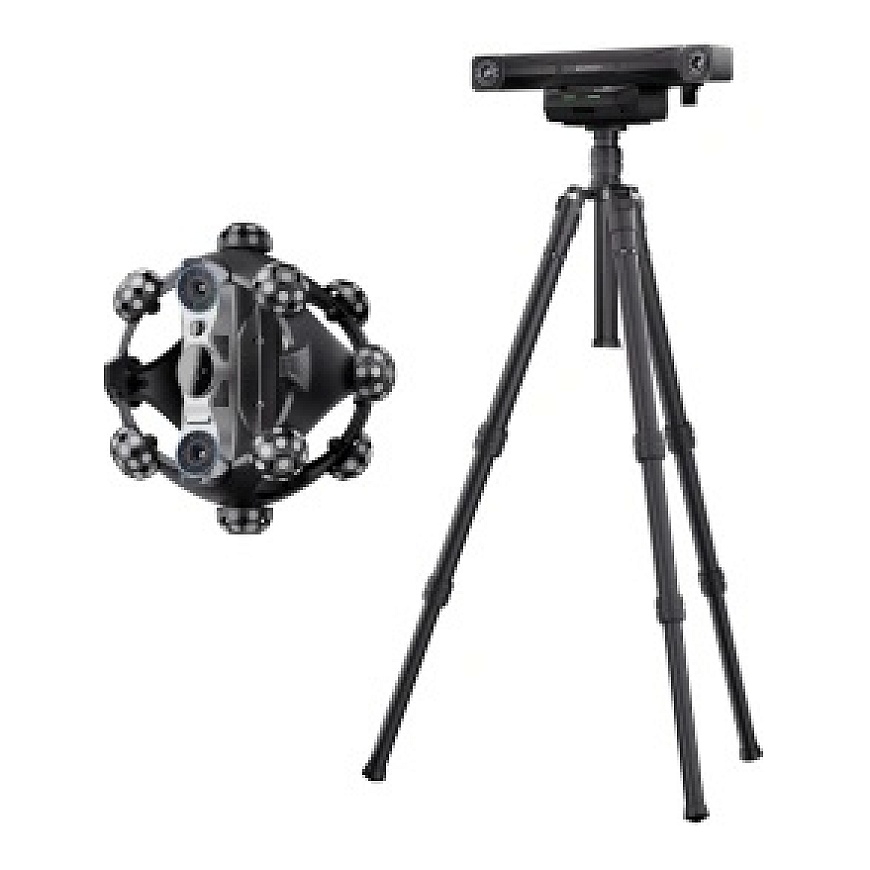

Revopoint Trackit SR CMM 3D optiskais skeneris
5068272 TrackitSRCMMEditi
6975577882141
Piegāde 3-5 d.d.
Viss par produktu
Revopoint Trackit SR CMM 3D optiskais skeneris
Strādājiet ātrāk, precīzāk un ērtāk, neatkarīgi no tā, kur veicat mērījumus. Revopoint Trackit SR apvieno augstu skenēšanas precizitāti ar bezvadu darbību, modernu optisko izsekošanu un trim skenēšanas režīmiem, ļaujot tam viegli pielāgoties plaša pielietojuma diapazonam. Tās vieglais dizains, kas sver tikai 1 kg, padara to viegli pārvadājamu, un spēja skenēt gan mazas detaļas, gan lielus objektus padara to ideāli piemērotu profesionālām darba videi. Komplektā iekļauta arī specializētā Revo Measure un Revo Track programmatūra, kas atvieglo mērījumus un apstrādāto iegūto datu turpmāko apstrādi.
Trīs skenēšanas režīmi katrai uzdevumam
Revopoint Trackit SR piedāvā trīs specializētus darba režīmus, ļaujot izvēlēties skenēšanas metodi, kas vislabāk atbilst konkrētajam objektam. Ilgstošā režīma izmantošana izmanto 17 paralēlas lāzera līnijas, ļaujot efektīvi sagcapture lielākas sastāvdaļas. Kad ir būtiski nozīmīgi sīku detaļu fiksēšana, 30 krustoties lāzera līnijas nodrošina augstu datu blīvumu. Savukārt viena lāzera līnija efektīvi sasniedz dziļas atveres un grūti pieejamas vietas, palielinot ierīces daudzpusību, strādājot ar sarežģītiem modeļiem.
Augsta precizitāte un bezmarķēšanas izsekošana
Modernā optiskā izsekošanas sistēma novērš marķieru nepieciešamību, vienkāršojot modeļu sagatavošanu skenēšanai un paātrinot visu procesu. Skenerim ir tilpuma precizitāte 0.02 + 0.04 mm × L (m), kas nodrošina ļoti precīzu ģeometrisko attēlojumu pat lieliem objektiem. Īss termiskās stabilizācijas laiks, kas ir tikai divas minūtes, ļauj ātri sākt darbu, neradot ilgstošu gaidīšanu, lai ierīce būtu gatava. Tas padara Trackit SR ideāli piemērotu jebkurai darbībai, kur nopietni grib precizitāti un augstu produktivitāti.
Bezvadu darbība ar lieliem objektiem
Trackit SR tika izstrādāts, ņemot vērā maksimālu kustības brīvību. Bezvadu skenēšana novērš kabeļu ierobežojumus, un atbalsts bezvadu daudzpozīciju stacijām ļauj ātri izveidot darbvietu lielu objektu digitizēšanai. Šis risinājums ievērojami atvieglo darbu pie sarežģītiem projektiem un atvieglo skenēšanu dažādās vietās. Ierīces vieglais svars—tikai 1 kg—papildus uzlabo lietotāja komfortu ilgstošu mērījumu sesiju un lauka darbu laikā.
Gatavs darbam jebkādos apstākļos
Kalibrācijas process ir optimizēts, lai pilna sistēmas iestatīšana ilgtu mazāk nekā 20 minūtes, ļaujot ātrāk pāriet uz faktisko skenēšanu. Ierīce arī izceļas ar spēju darboties ārpus telpām gaismas intensitātes apstākļos līdz 100,000 lux, saglabājot augstas kvalitātes datu iegūšanu pat ļoti spilgtās vidēs. Turklāt skeneris rada detalizētus tekstūras kartes un precīzi reproducē krāsas, nodrošinot, ka digitālie modeļi satur gan precīzu ģeometriju, gan dabisku virsmas izskatu. Apvienojumā ar Revo Measure un Revo Track programmatūru tas veido visaptverošu rīku profesionālai 3D skenēšanai un pēcapstrādei.
Komplektā iekļauts
- skeneris
- izsekošanas ierīce
- divu asu gimbals ar automātisko kalibrāciju
- statīvs
- gimbala adapters
- ātrās atbrīvošanas savienotājs
- kalibrācijas plate
- kalibrācijas stienis
- elektrības adapters
- izsekošanas kabeļa (PC)
- skenera kabeļa (PC)
- skenera kabeļa (izsekošanas-skeneris)
- gimbala kabeļa (izsekošana-gimbals)
- kabeļu soma
- magnētiskie marķieri x20
- marķieri x200
- kaste ar riteņiem
- skenera akumulatori x2
- kalibrācijas plate ar bumbām (bumbas plate)
- Revo Measure programmatūra (gada abonements, pieejama Windows 10/11)
- akumulatora turētājs
- uzlādes kabelis akumulatora turētājam
- skenera akumulatora lādētājs
- lietotāja rokasgrāmata
| Ražotājs | Revopoint |
|---|---|
| Modelis | Trackit SR Standard |
| Vienas kadra precizitāte | 0.02 mm |
| Maksimālais attālums starp savienojuma punktiem | 0.05 mm |
| Maksimālais skenēšanas ātrums | 2,000,000 punkti sekundē |
| Apgaismojuma avots | Precizitātes režīms: 30 zilas krusta formas lāzera līnijas / Ilgstošā režīma: 17 zilas paralēlas lāzera līnijas / Dziļo atveru režīms: 1 zila vienkārša lāzera līnija |
| Darbības attālums | Krustojot lāzera līnijas: 200–400 mm / Paralēlas lāzera līnijas: 250–500 mm / Viena lāzera līnija: 200–400 mm |
| Vienas ieguves zona tuvākajā attālumā | 123 × 130 mm pie 200 mm |
| Vienas ieguves zona tālākajā attālumā | 330 × 325 mm pie 500 mm |
| Wi-Fi versija | 6 |
| Svars | 1 kg |
| Izmēri | 250 × 250 × 177 mm |
| Darbības temperatūra | 0 ℃ - 30 ℃ |
| Atbalstītie failu formāti | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Būvmateriāls | Rāmja: oglekļa šķiedras / Korpuss: polikarbonāts |
Izsekošana
| Ieteicamais skenēto objektu izmērs | 0.01–4 m |
|---|---|
| Apjoma mērījumu precizitāte (izsekošanas sistēma) | 0.02 mm + 0.04 mm × L (m) |
| Darbības attālums | 800 mm – 2,500 mm |
| Minimālā izsekošanas frekvenču izmērs | 587 × 569 mm pie 800 mm |
| Maksimālā izsekošanas frekvenču izmērs | 2075 × 1778 mm pie 2500 mm |
| Izsekošanas apjoms | 3 m³ |
| Svars | 1.5 kg |
| Izmēri | 441 × 111 × 103 mm |
| Izsekošanas josla | NIR |
| Lietotāja veikta kalibrācija | Rokas kalibrācija |
| Atbalstītie papildinājumi | Kalibrācijas plate, kalibrācijas stienis, montāžas bloks, akumulatora turētājs |
