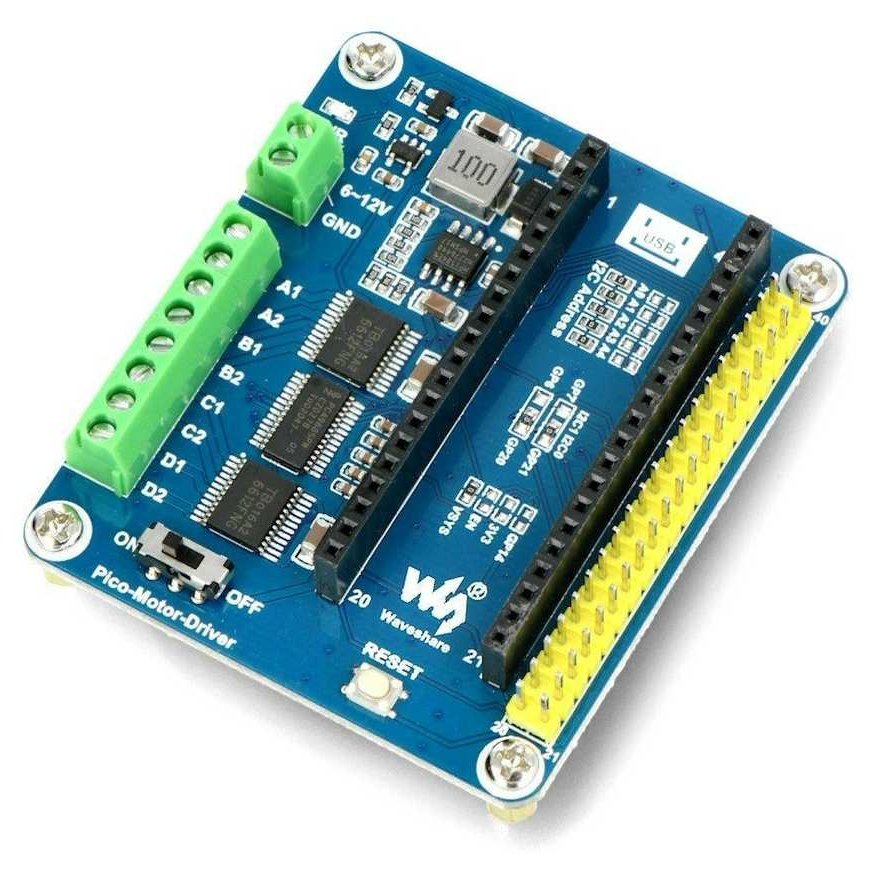

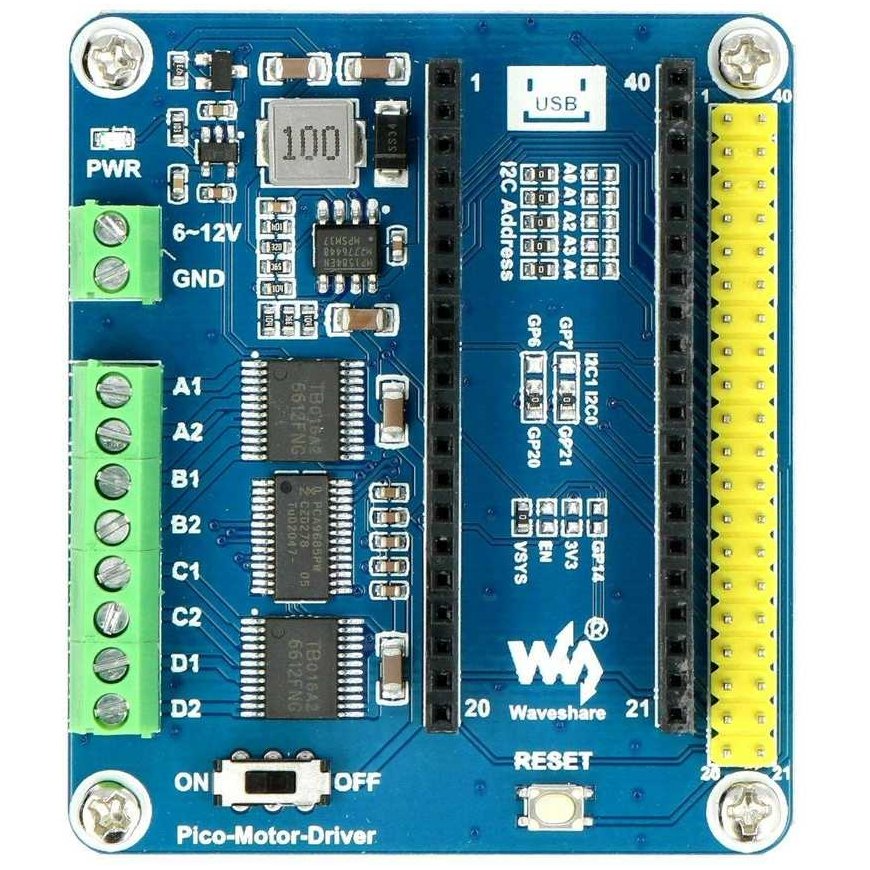

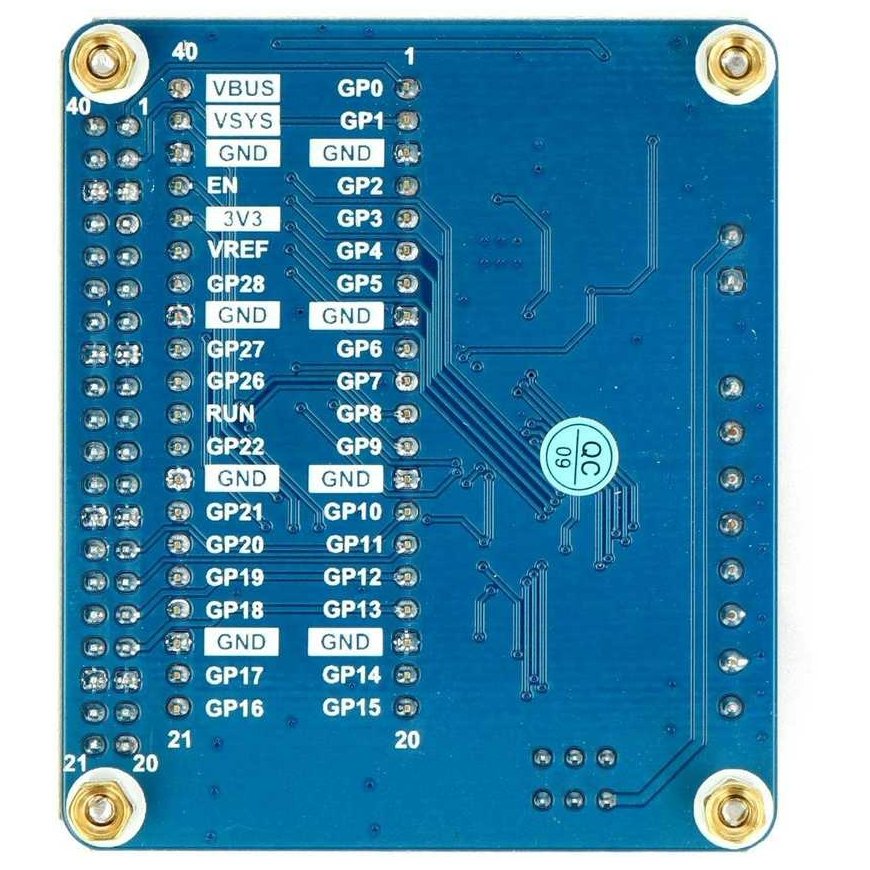

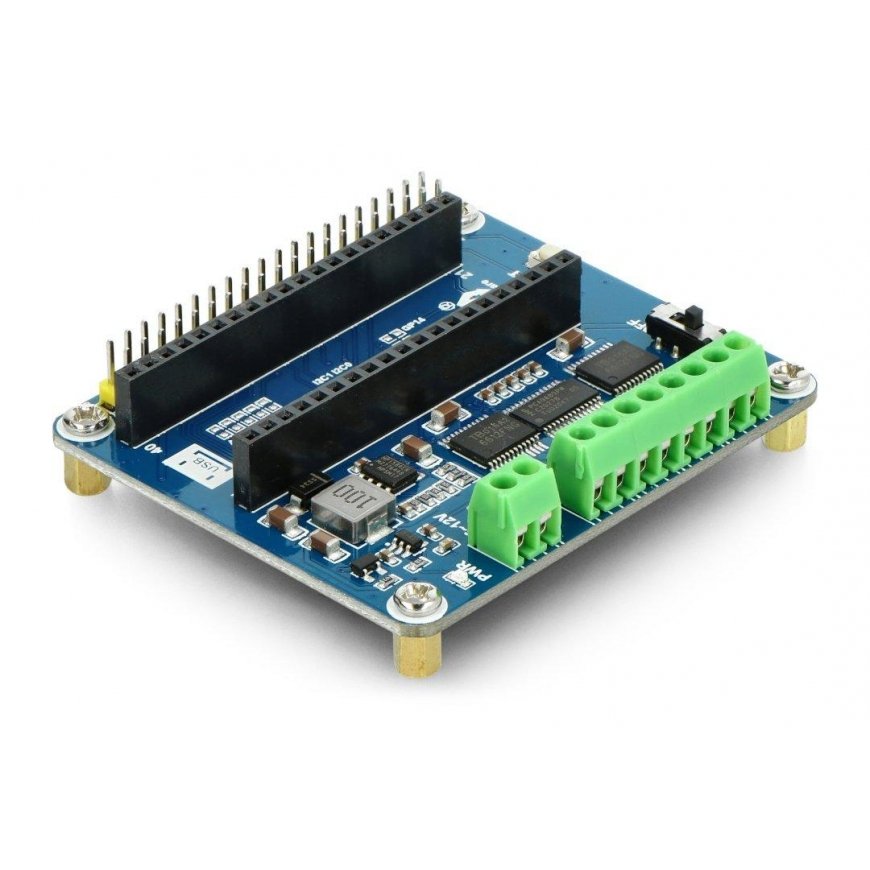

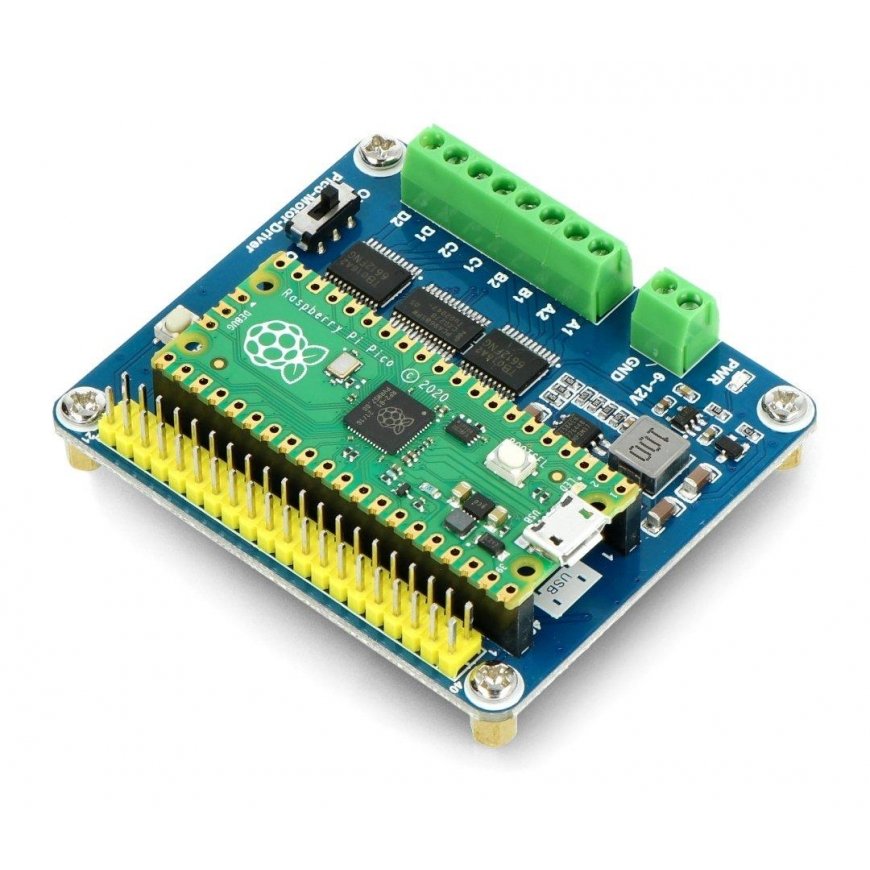

DC variklio valdiklio modulis - keturių kanalų - priedėlis skirtas Raspberry Pi Pico - Waveshare 19764
32.86 €
3811767 WSR-20548
5904422381622
Pristatymas 11-18 d.d.
Ar jus domina šis produktas?
Viskas apie produktą
DC variklio valdiklis HAT priedėlio pavidalu, skirtas Raspberry Pi Pico. Pagamintas Waveshare, jame yra TB6612FNG lustas, skirtas valdyti iki keturių DC variklių, ir PCA9685 lustas – tikslus 12 bitų PWM signalo generatorius, naudojamas variklio greičiui reguliuoti. Priedėlis palaiko variklius, maitinamus nuo 6 V iki 12 V. DC variklio pavaros modulyje taip pat yra varžtų jungtys, kurios leidžia lengvai ir stabiliai prijungti laidus.
Pagrindinės savybės:
- Suderinamas su Raspberry Pi Pico versija
- Įrengta jungtis, suderinama su Raspberry Pi Pico kištukais
- Ryšiui naudoja I2C magistralę, palaiko 32x skirtingus I2C adresus nustatydami 5 adresų trumpiklius
- Jame yra įmontuotas PCA9685 lustas, kuris yra tikslus 12 bitų PWM signalo generatorius, naudojamas variklio greičiui valdyti
- Turi integruotą TB6612FNG dvigubo H tiltelio variklio valdiklį, pasižyminčią dideliu našumu
- Integruotas 5 V reguliatorius, išėjimo srovė iki 3 A, gali būti maitinamas iš baterijos per VIN gnybtą
- Palaiko nuo 6 V iki 12 V variklius
- Su sraigtinėmis jungtimis saugiam laidų sujungimui
- Skirtas: Raspberry Pi Pico
- Priedėlio tipas: DC variklio valdiklis
- Valdymas: 4 DC varikliai
- Variklių darbinė įtampa: nuo 6 V iki 12 V (per VIN gnybtą)
- Srovės galia: 3 A
- Loginio lygio maitinimo įtampa: 3,3 V
- PWM valdiklis: PCA9685 lustas
- Variklio valdiklis: TB6612FNG lustas
- Sąsaja: I2C magistralė
- Priedėlio matmenys: 65 x 56 mm
