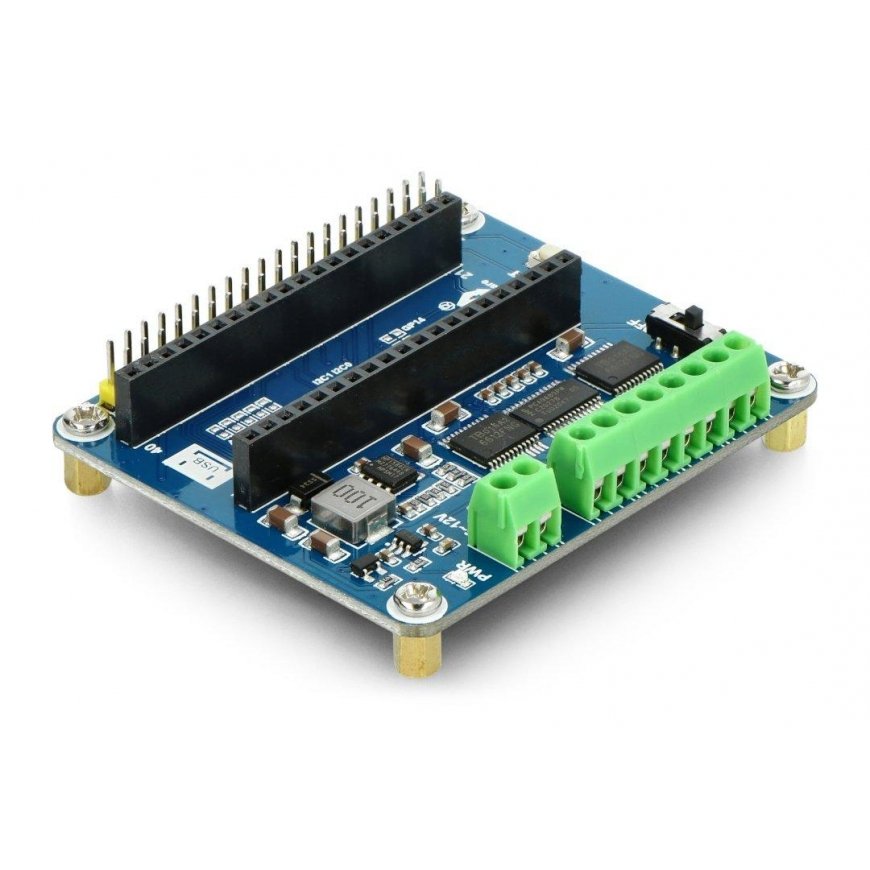

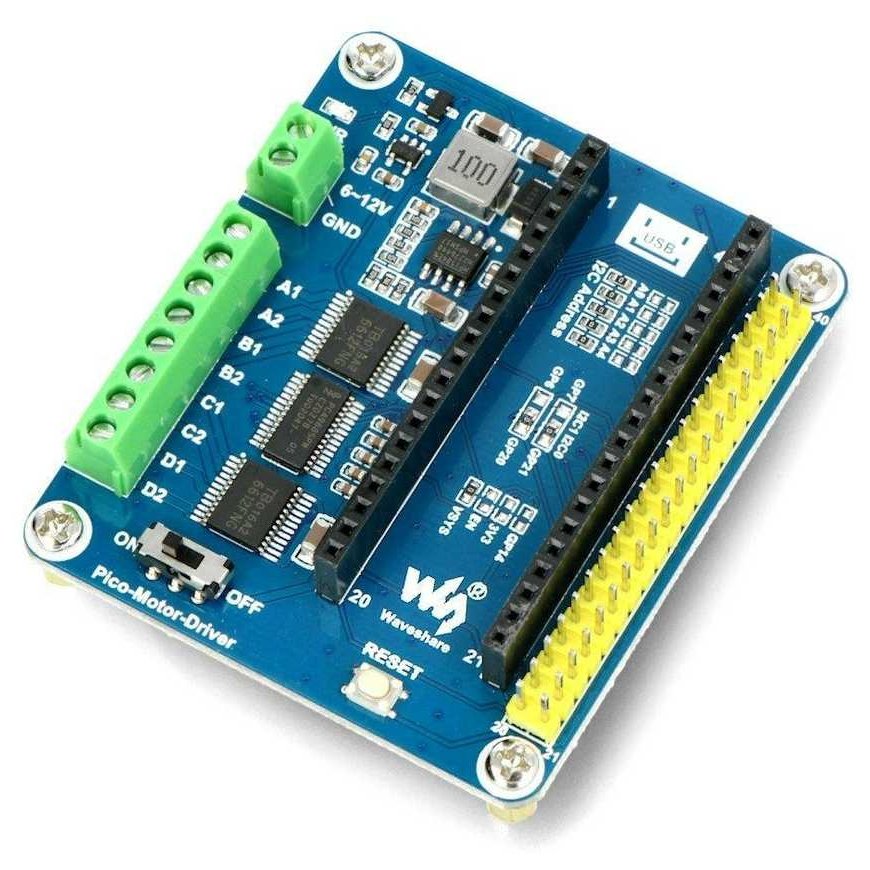

DC mootori juhtimismodul - nelja kanali - lisaseade Raspberry Pi Pico jaoks - Waveshare 19764
32.86 €
3811767 WSR-20548
5904422381622
Tarneaeg 11-18 t.p.
Kauba vastu huvi?
Kõik toote kohta
DC mootori kontroller HAT laiendi kujul, mõeldud Raspberry Pi Pico jaoks. Valmistatud Waveshare, sisaldab see TB6612FNG kiipi, mis on mõeldud kuni nelja DC mootori juhtimiseks, ja PCA9685 kiipi – täpne 12-bitine PWM signaaligeneraator, mida kasutatakse mootori kiirusereguleerimiseks. Laiend toetab mootoreid, mis on toidetud 6 V kuni 12 V. DC mootori ajami moodulil on ka kruviklemmid, mis võimaldavad juhtmeid hõlpsasti ja stabiilselt ühendada.
Peamised omadused:
- Ühildub Raspberry Pi Pico versiooniga

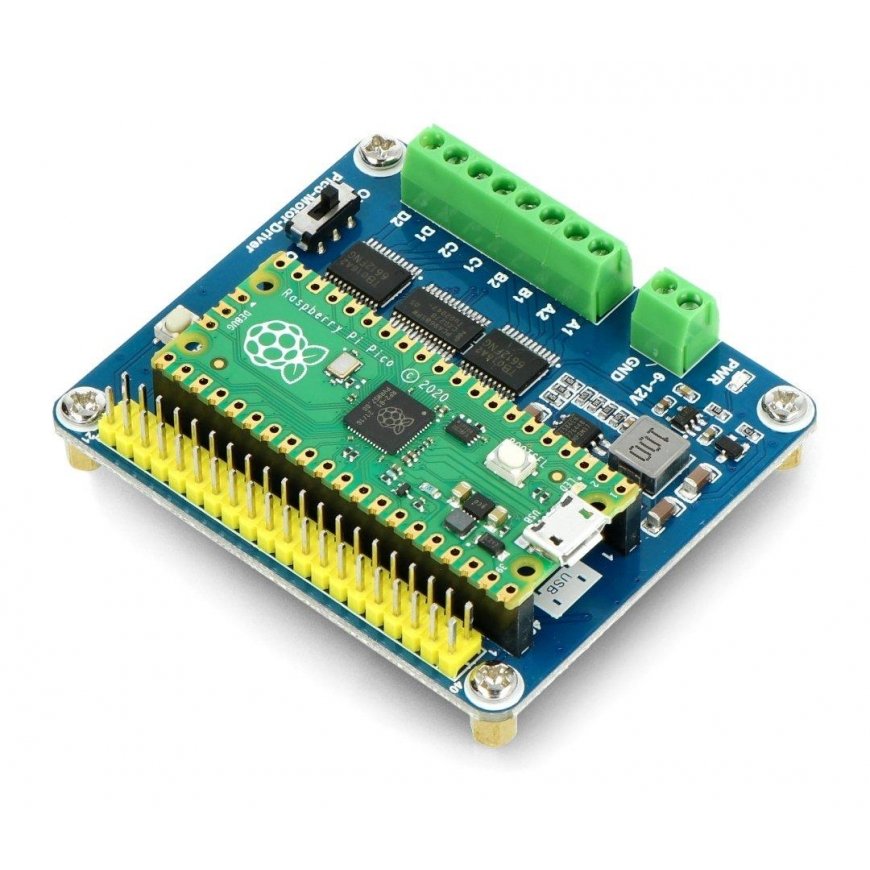

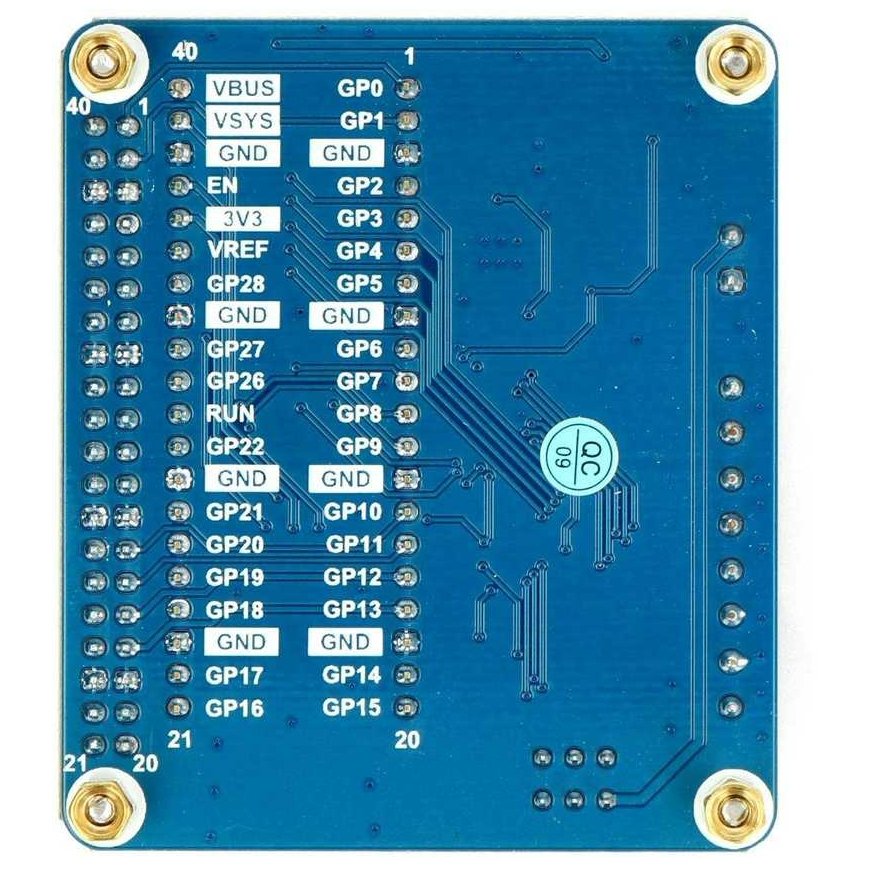

- Varustatud pistikuga, mis on ühilduv Raspberry Pi Pico pistikutega
- Kasutab suhtlemiseks I2C buss, toetab 32 erinevat I2C aadressi, seadistades 5 aadressi lühendit
- Sisaldab sisseehitatud PCA9685 kiipi, mis on täpne 12-bitine PWM signaaligeneraator, mida kasutatakse mootori kiirusereguleerimiseks
- Omab integreeritud TB6612FNG topelt-H sillaga mootori kontrollerit, millel on kõrge jõudlus
- Integreeritud 5 V regulaator, väljundvool kuni 3 A, saab toita akust VIN terminali kaudu
- Toetab mootoreid vahemikus 6 V kuni 12 V

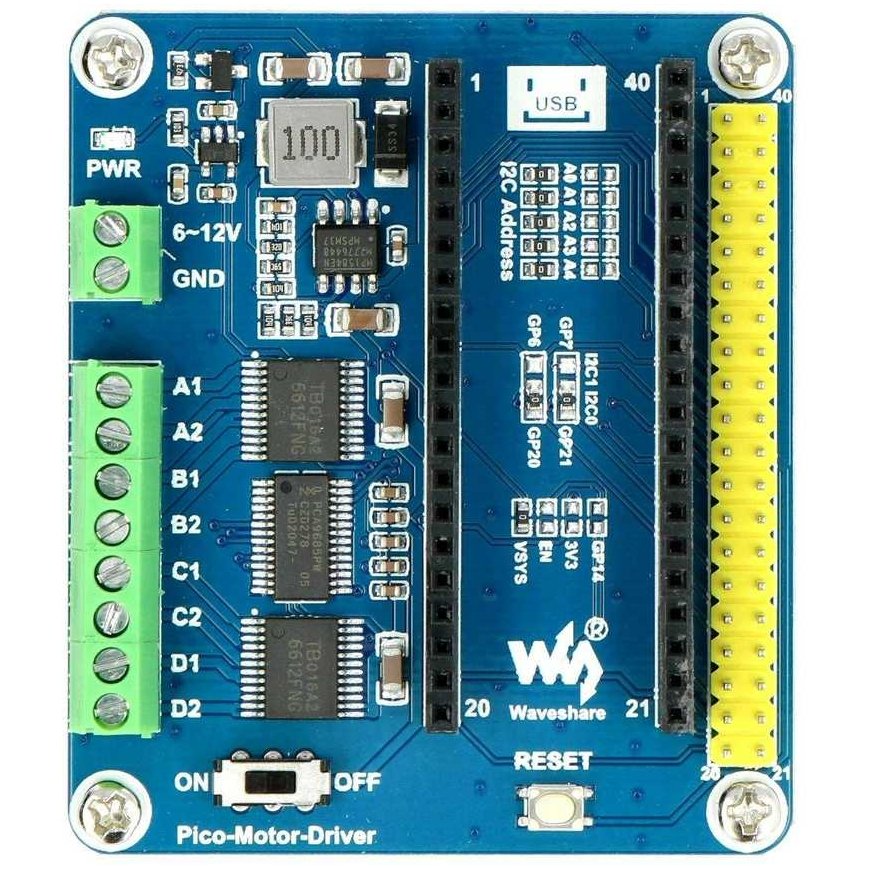

- Kruviklemmidega juhtmete ohutuks ühendamiseks
- Mõeldud: Raspberry Pi Pico
- Laiendi tüüp: DC mootori kontroller
- Juhtimine: 4 DC mootori
- Mootorite tööpinged: 6 V kuni 12 V (VIN terminali kaudu)
- Voolu võimsus: 3 A
- Loogika taseme toitepinge: 3,3 V
- PWM kontroller: PCA9685 kiip
- Mootori kontroller: TB6612FNG kiip
- Liides: I2C buss
- Laiendi mõõtmed: 65 x 56 mm
