DC dzinēja kontroles modulis - četru kanālu - paplašinājums, kas paredzēts Raspberry Pi Pico - Waveshare 19764
32.86 €
3811767 WSR-20548
5904422381622
Piegāde 11-18 d.d.
Šī prece Jūs ieinteresēja
Viss par produktu

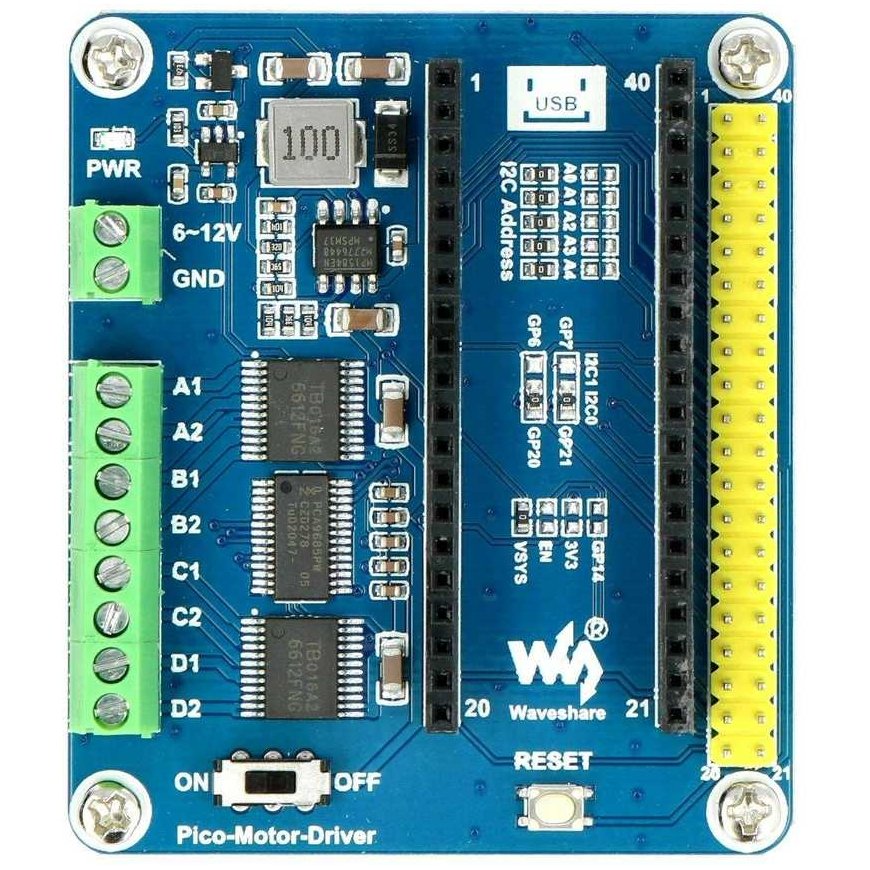

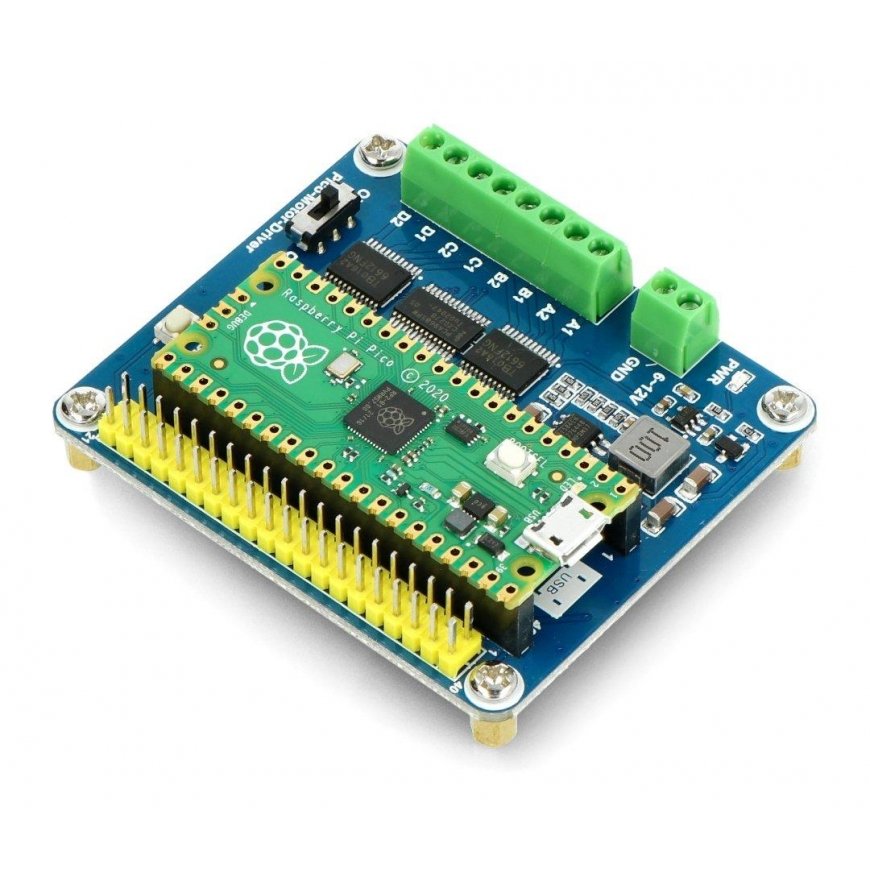

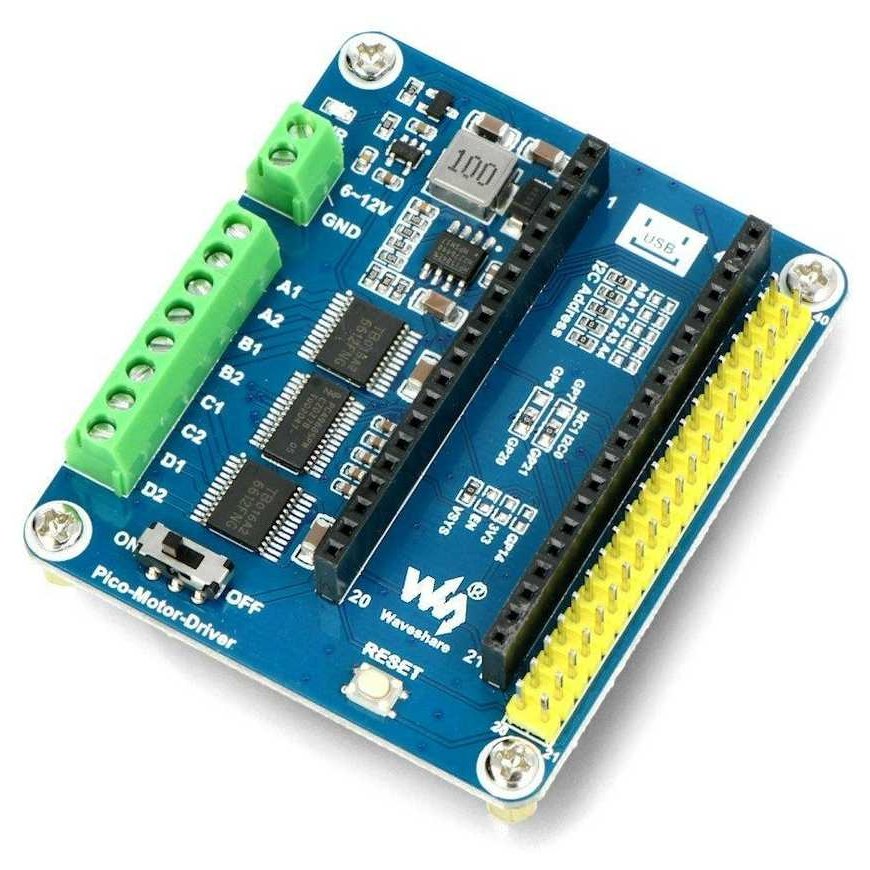

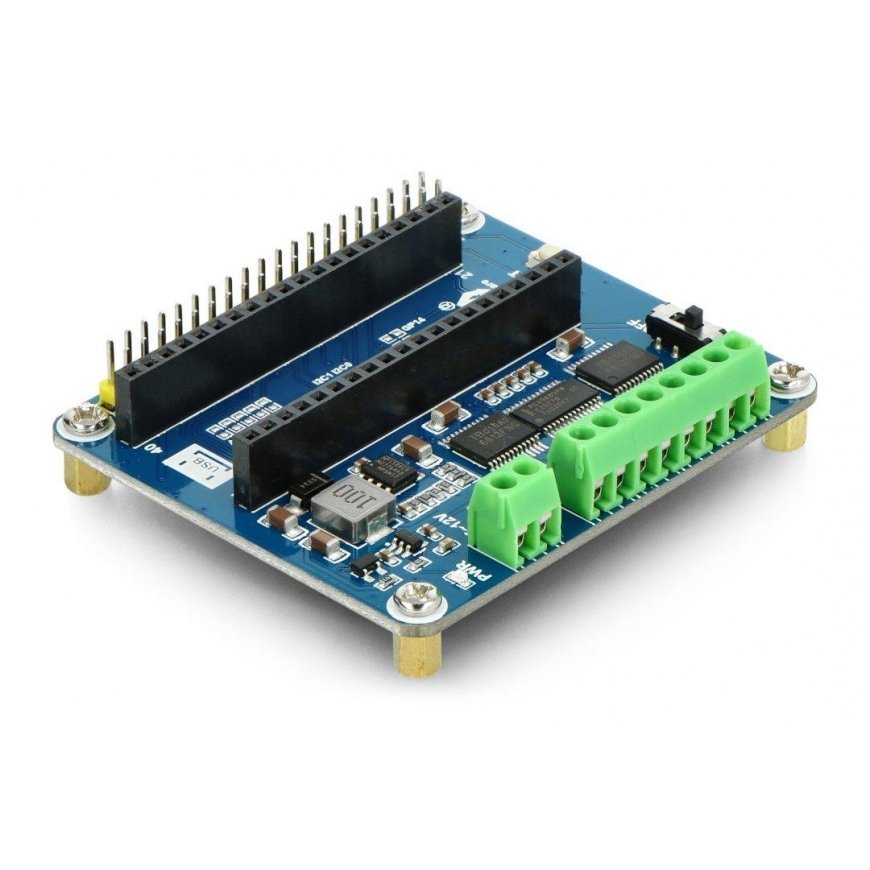

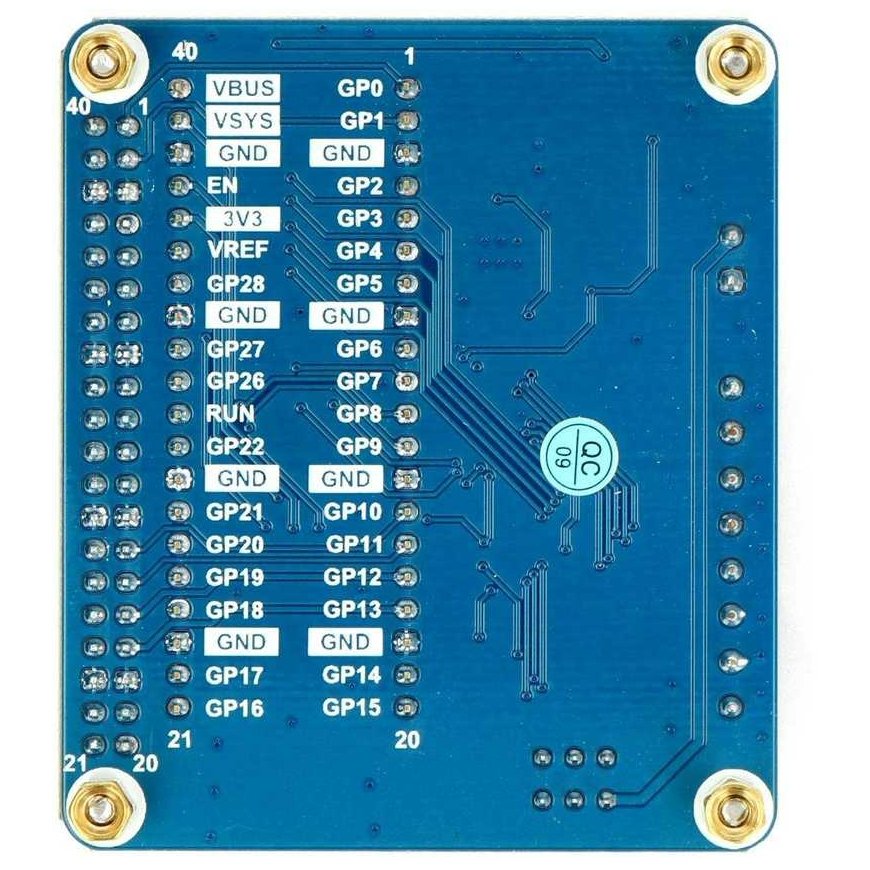

DC dzinēja kontrolieris HAT paplašinājuma formā, paredzēts Raspberry Pi Pico. Izgatavots Waveshare, tajā ir TB6612FNG mikroshēma, kas paredzēta līdz četriem DC dzinējiem, un PCA9685 mikroshēma – precīzs 12 bitu PWM signāla ģenerators, ko izmanto dzinēja ātruma regulēšanai. Paplašinājums atbalsta dzinējus, kas baroti no 6 V līdz 12 V. DC dzinēja piedziņas modulī ir arī skrūvju savienojumi, kas ļauj viegli un stabilīgi pievienot vadus.
Galvenās iezīmes:
- Saderīgs ar Raspberry Pi Pico versiju
- Aprīkots ar savienotāju, kas saderīgs ar Raspberry Pi Pico spraudņiem
- Savienojumam izmanto I2C autobusu, atbalsta 32 dažādus I2C adreses, iestatot 5 adreses īsinājumus
- Tajā ir iebūvēta PCA9685 mikroshēma, kas ir precīzs 12 bitu PWM signāla ģenerators, ko izmanto dzinēja ātruma kontrolei
- Ir integrēts TB6612FNG divkāršā H tilta dzinēja kontrolieris ar augstu veiktspēju
- Iebūvēts 5 V regulators, izejas strāva līdz 3 A, var tikt barots no akumulatora caur VIN termināli
- Atbalsta dzinējus no 6 V līdz 12 V
- Ar skrūvju savienojumiem drošai vadu savienošanai
- Paredzēts: Raspberry Pi Pico
- Paplašinājuma tips: DC dzinēja kontrolieris
- Kontrole: 4 DC dzinēji
- Dzinēju darba spriegums: no 6 V līdz 12 V (caur VIN termināli)
- Strāvas jauda: 3 A
- Loģiskā līmeņa barošanas spriegums: 3,3 V
- PWM kontrolieris: PCA9685 mikroshēma
- Dzinēja kontrolieris: TB6612FNG mikroshēma
- Saskarne: I2C autobuss
- Paplašinājuma izmēri: 65 x 56 mm
