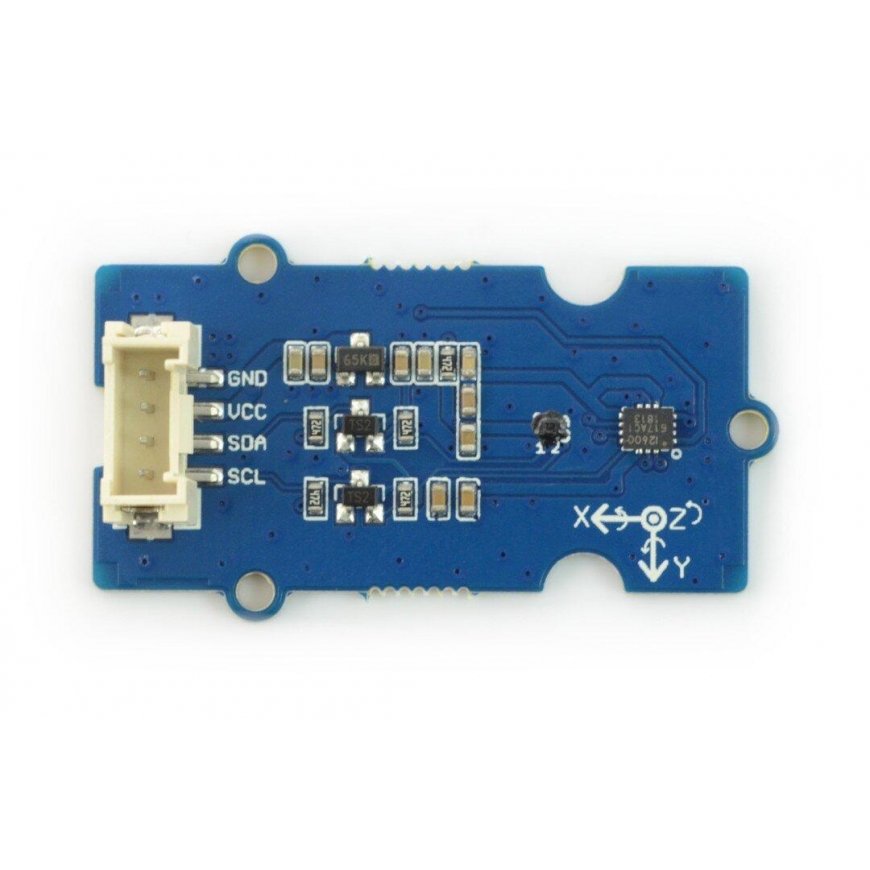

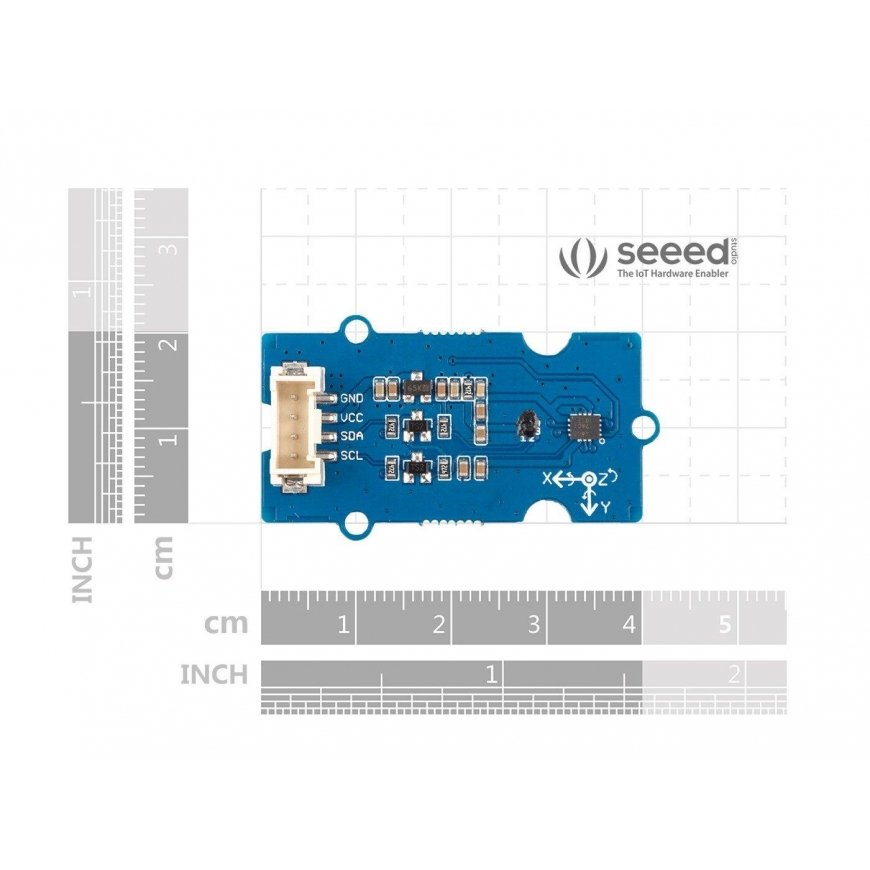

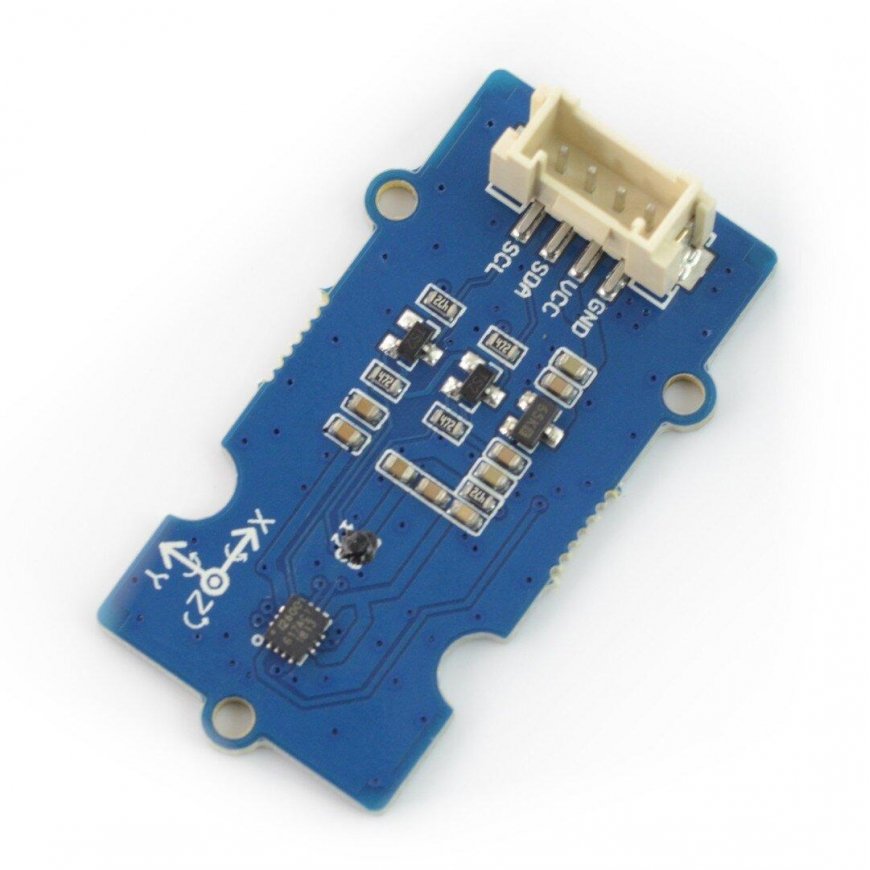

Seeed Studio Grove, 3 ašių akselerometras, giroskopas ir magnetometras, ICM20600 + AK09918, I2C
3557416 AN-12916
5904422341510
Pristatymas 11-18 d.d.
Viskas apie produktą
Grove serijos modulis, skirtas 9 laipsnių inercinei navigacijai (IMU). Veikia kaip giroskopas, akselerometras ir elektroninis kompasas. Už visas funkcijas yra atsakingi du lustai - LCM20600 ir AK09918. LCM20600 yra 6 ašių judesio jutiklis, kurį sudaro 3 ašių giroskopas ir 3 ašių akselerometras, o AK09918 yra 3 ašių elektroninis kompasas su labai jautriu Hall jutikliu (0,15 µT / LSB). Tai leidžia atlikti 9 lygių navigaciją, tai yra kampinį sukimąsi x/y/z, pagreitį x/y/z ir magnetinę jėgą x/y/z.
Specifikacijos:
- Maitinimo įtampa: 3,3 V / 5 V
- Darbinė temperatūra: nuo -30 °C iki 85 °C
- Giroskopo diapazonai: ± 250 dps, ± 500 dps, ± 1000 dps ± 2000 dps
- Giroskopo jautrumas kiekvienam diapazonui:
- 131 LSB / (dps) ± 250 dps
- 65,5 LSB / (dps) ± 500 dps
- 32,8 LSB / (dps) ± 1000 dps
- 16,4 LSB / (dps) ± 2000 dps
- Akselerometro diapazonai: ± 2 g, ± 4 g, ± 8 g, ± 16 g
- Akselerometro jautrumas kiekvienam diapazonui:
- 16384 LSB / g ± 2g
- 8192 LSB / g ± 4 g
- 4096 LSB / g ± 8 g
- 2048 LSB / g ± 16 g
- Magnetinio jutiklio diapazonas: ± 4912 µT (tipinis)
- Magnetinio jutiklio jautrumas: 0,15 µT (tipinis)
- Sąsaja: I2C

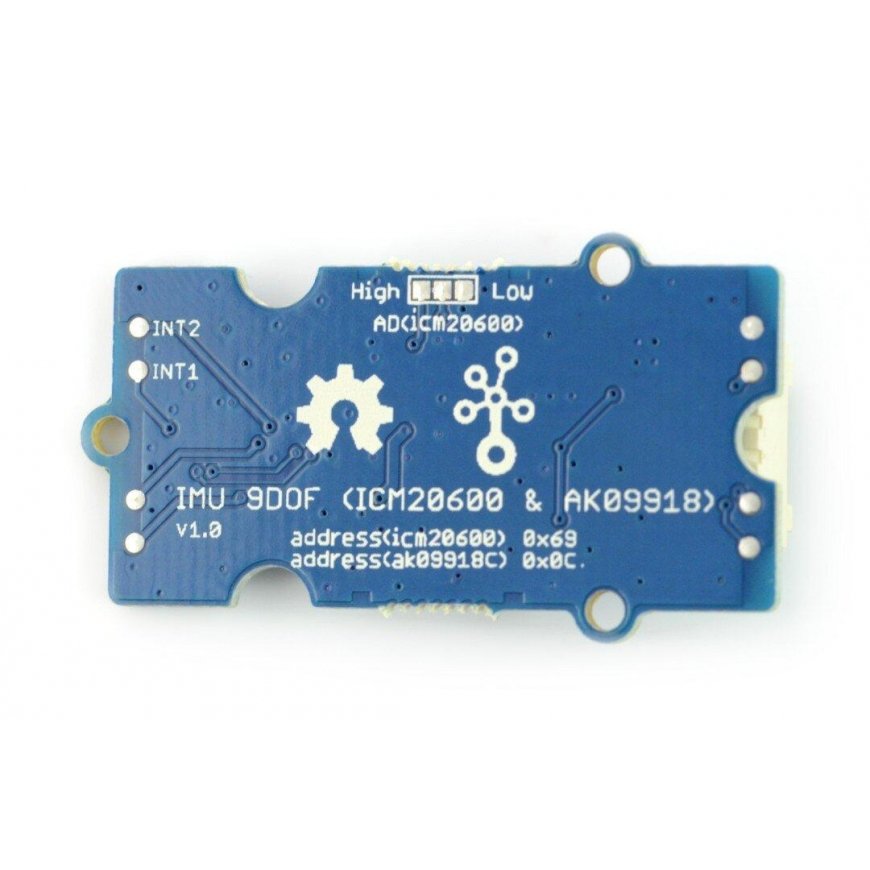

- LCM20600 I2C adresas: 0x69 (numatytasis), 0x68 (pasirinktinai)
- AK29918 I2C adresas: 0x0C

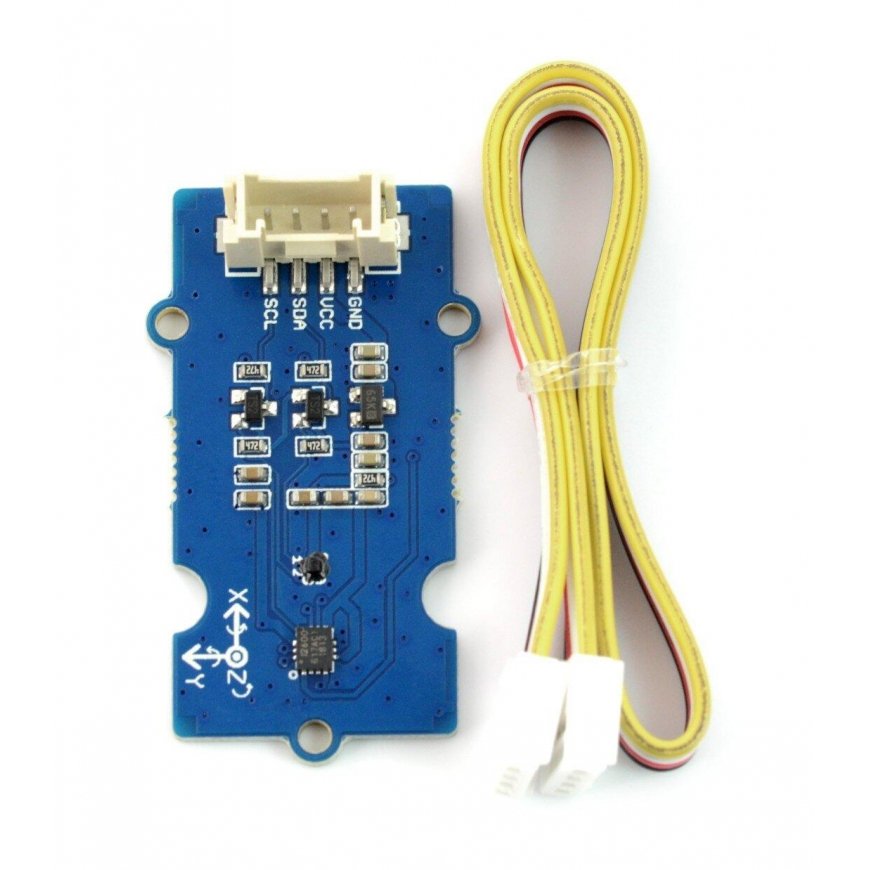

Komplekte:
- Grove - IMU 9DOF (LCM20600 + AK09918)
- Laidas Grove
