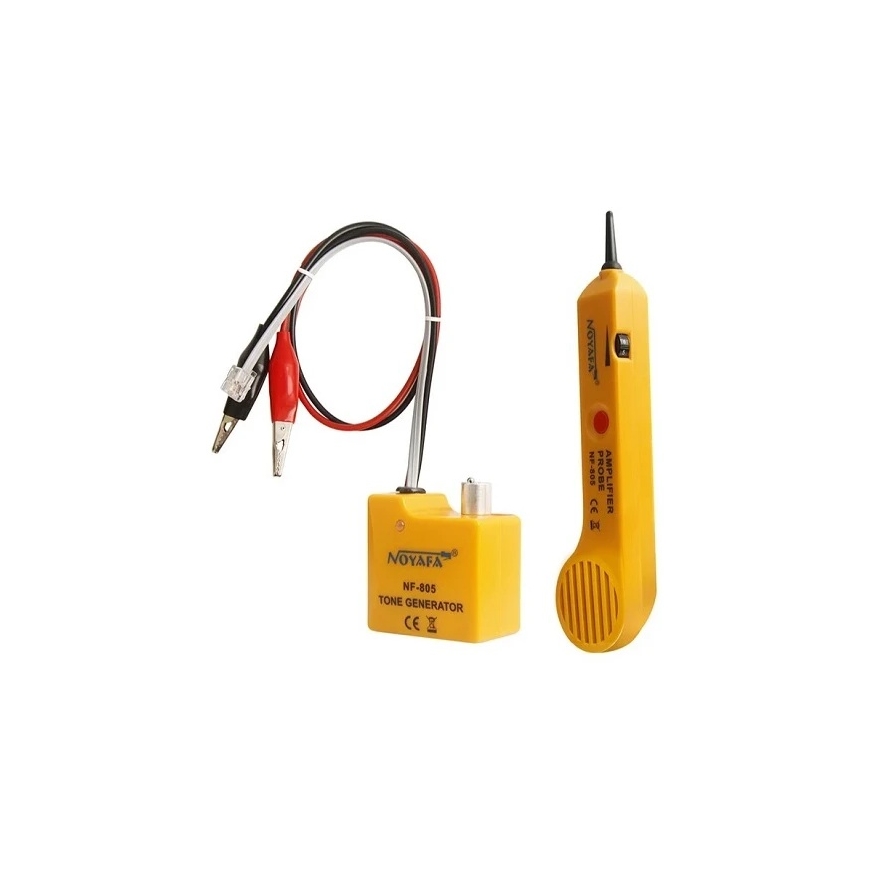

Noyafa Kaapelin Etsintä- ja Testaussetti
5016958 NF-805
9990000917181
Shipping 5-8 w.d
All about the product
Kaapeli etsijä ja testeri ääniindikaattorilla
Ominaisuudet:
Ammattimainen kaapelihaun ja diagnostikoinnin sarja, joka on suunniteltu kaapelireittien tunnistamiseen, tietyn johdon tunnistamiseen nipuista, piirien eheystarkastukseen sekä puhelinlinjojen diagnosointiin.
Sarja sisältää lähettimen ja vastaanottimen. Lähetin lähettää tonaalista signaalia valittua johtoa pitkin, ja vastaanotin mahdollistaa tämän signaalin havaitsemisen ja oikean kaapelin löytämisen tai sen reitin määrittämisen.
Laitetta voidaan käyttää kaapelien tarkastamiseen jopa 1,5 km etäisyydeltä.
Kaksitoninen signaali helpottaa etsittävän kaapelin erottamista muista läheisistä kaapeleista.
Vastaanotin mahdollistaa kaapelin kautta siirretyn signaalin havaitsemisen suoraan liittämättä johtimeen.
Voidaan käyttää aktiivisten telekommunikaatiolinjojen tarkastamiseen jopa 48V DC:ssä.
Integroitu kuulokeliitin helpottaa työskentelyä meluisassa ympäristössä.
Akun varoitusindikaattori varoittaa tyhjenevästä akusta.
Laite voidaan yhdistää puhelinjohtojen, kierrettyjen parien ja verkkokaapelien, Cat3 ja muiden kategorioiden tiedonsiirtokaapeleiden, koaksiaalikaapeleiden, audio- ja videosignaalikaapeleiden sekä yksisydänten ja monisydänten johtojen kanssa.
Laite sopii myös jännittömien AC-sähkönrakennusjohtojen etsimiseen ja tarkastamiseen.
Toiminnot:
Mahdollistaa tietyn kaapelin reitin löytämisen ja oikean johdon tunnistamisen monien muiden kaapeleiden joukosta. Signaalilähetin lähettää tonaalista signaalia valitsemalla kaapelia, ja vastaanotin havaitsee tämän signaalin kaapelin reitillä tai kaapeliryppäässä.
CONT-tila on tarkoitettu johtojen ja piirejä eheydelle. Tämän toiminnon avulla voidaan tunnistaa katkennut johto, oikosulku tai väärä liitos.
TONE-tila käytetään tonaalisen signaalin lähettämiseen kaapeliin ja sen etsimiseen. Vastaanotin havaitsee tämän signaalin kontaktivapaasti, joten etsittävä kaapeli voidaan löytää fyysisesti irrottamatta sitä.
Laitetta voidaan myös käyttää analogisten puhelinlinjojen diagnosointiin. Sen avulla voidaan määrittää, onko puhelinlinja vapaa, varattu vai onko siihen soitettu, sekä tarkistaa linjan polariteetti ja tunnistaa positiivinen ja negatiivinen johtim.
Huomautus: paristot ostetaan erikseen.
Teknisiä tietoja:
Yhteensopivat kaapelit: Jännitteettömät vaihtovirtakaapelit, puhelin- ja kierretyt parikaapelit (TP), kaikentyyppiset tietojensiirto- ja puheyhteyskaapelit sekä muut standardikaapelit.
Tonaalisen signaalin taajuus: 0,6-2 kHz.
Testausetäisyys: max. 1,5 km
Lähettimen käyttösähkö: max. 20 mA.
Vastaanottimen käyttösähkö: max. 70 mA.
Tonaalinen signaali: 1 / 2 tonia.
Tilat: TONE / OFF / CONT (ohjataan mekaanisesti kytkimellä).
Lähettimen liitäntä: RJ11 (6P2C), ” krokotiili” -tyyppiset terminaalit.
Vastaanottimen liitäntä: kuulokeliitäntä.
Eheyden raja: jopa 10 Ohm.
Maks. signaalijännite: 8 Vp-p.
Jännitesuoja: 48V DC.
Virransyöttö: 9V DC paristot (1 kpl lähetin + 1 kpl vastaanotin, paristot eivät sisälly).
Lähettimen mitat 57x56x32 mm.
Lähettimen paino: 97 g.
Vastaanottimen mitat: 235x55x25 mm.
Vastaanottimen paino: 116 g.
Takuu: 24 kuukautta.
