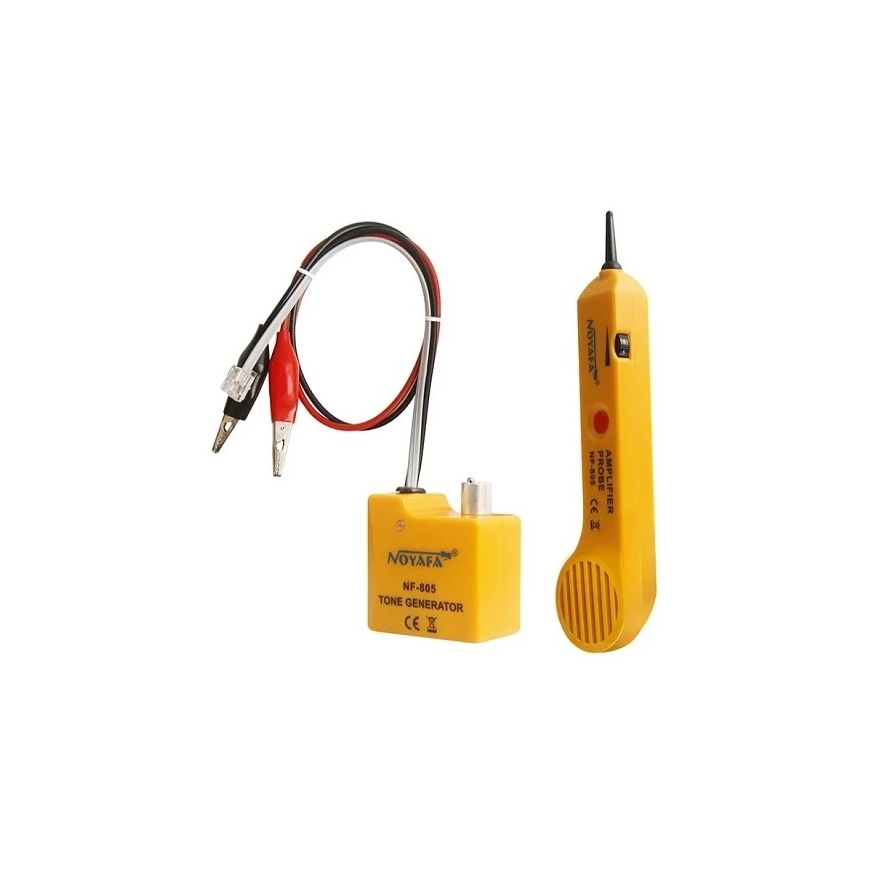

Noyafa Kaabliotsingu ja Kontrollimise Komplekt
5016958 NF-805
9990000917181
Tarneaeg 5-8 t.p.
Kõik toote kohta
Kaablite otsija ja testija helinäidikuga
Omadused:
Professionaalne kaablite otsingu ja diagnostika komplekt, mis on mõeldud kaablikuude määramiseks, konkreetse juhe tuvastamiseks paeladest, ahelate terviklikkuse kontrollimiseks ja telefoniliinide diagnostikaks.
Komplekt sisaldab saatjat ja vastuvõtjat. Saatja edastab tooni signaali valitud juhtme kaudu ja vastuvõtja võimaldab tuvastada selle signaali ja leida vajaliku kaabli või määrata selle tee.
Seadet saab kasutada kaablite testimiseks kuni 1,5 km kaugusel.
Kahe tooni signaal aitab hõlpsamini eristada otsitavat kaablit teistest lähedalasuvatest kaablitest.
Vastuvõtja võimaldab tuvastada kaabli kaudu edastatavat signaali otse, ilma juhtmega ühendamata.
Seda saab kasutada aktiivsete telekommunikatsiooniliinide kontrollimiseks kuni 48V DC.
Integreeritud kõrvaklapi pesa hõlbustab tööd mürarikkas keskkonnas.
Aku laadimise indikaator hoiatab tühjeneva aku eest.
Seadet saab kasutada telefonikaablite, keerdupaaride ja võrgukaablite, Cat3 ja teiste andmesidekaablite, koaksiaalkaablite, audiosignaalide ja videosignaalide kaablite, samuti ühe- ja mitme südamikuga juhtmetega.
Seade sobib ka mitteaktiivsete vahelduvvoolu (AC) elektripaigaldiste juhtmete otsimiseks ja kontrollimiseks.
Funktsioonid:
Võimaldab leida konkreetse kaabli teed ja tuvastada vajaliku juhe teiste kaablite seas. Signaali saatja edastab tooni signaali valitud kaabliga, samal ajal kui vastuvõtja tuvastab selle signaali kaabli teel või kaablite kogumis.
CONT režiim on mõeldud juhtmete ja ahelate terviklikkuse kontrollimiseks. Selle funktsiooni abil saab tuvastada katkise juhe, lühise või vale ühenduse.
TONE režiim on mõeldud toonilisi signaale edastama kaablisse ja selle otsimiseks. Vastuvõtja tuvastab selle signaali kontaktivabalt, seega otsitavat kaablit saab leida seda füüsiliselt lahti ühendamata.
Seadet saab kasutada ka analoogtelefoniliinide diagnostikaks. Sellega saab tuvastada, kas telefoniliin on vaba, hõivatud või on sellele helistatud, samuti kontrollida liini polariteeti ja määrata positiivne ning negatiivne juhtmestik.
Märkus: Akud ostetakse eraldi.
Tehnilised andmed:
Ühilduvad kaablid: Kahepoolsete vahelduvvoolu (AC) juhtmed, telefonikaablid ja keerdupaaride kaablid (TP), andmete edastamise ja häälsideside kaablid ning muud standardset tüüpi kaablid.
Toonilise signaali sagedus: 0,6-2 kHz.
Testimise kaugus: maks. 1,5 km
Saatja töövool: maks. 20 mA.
Vastuvõtja töövool: maks. 70 mA.
Tooniline signaal: 1 / 2 tooni.
Režiimid: TONE / OFF / CONT (käsitsi lülitiga).
Saatja liides: RJ11 (6P2C), „krokodildi“ tüüpi terminalid.
Vastuvõtja liides: kõrvaklapi liides.
Terviklikkuse piir: kuni 10 Ohm.
Maks. signaali pinge: 8 Vp-p.
Pingekaitse: 48V DC.
Toide: 9V DC kroonaku (1 tk saatjale + 1 tk vastuvõtjale, akud ei ole kaasas).
Saatja mõõtmed 57x56x32 mm.
Saatja kaal: 97 g.
Vastuvõtja mõõtmed: 235x55x25 mm.
Vastuvõtja kaal: 116 g.
Garantii: 24 kuud.
