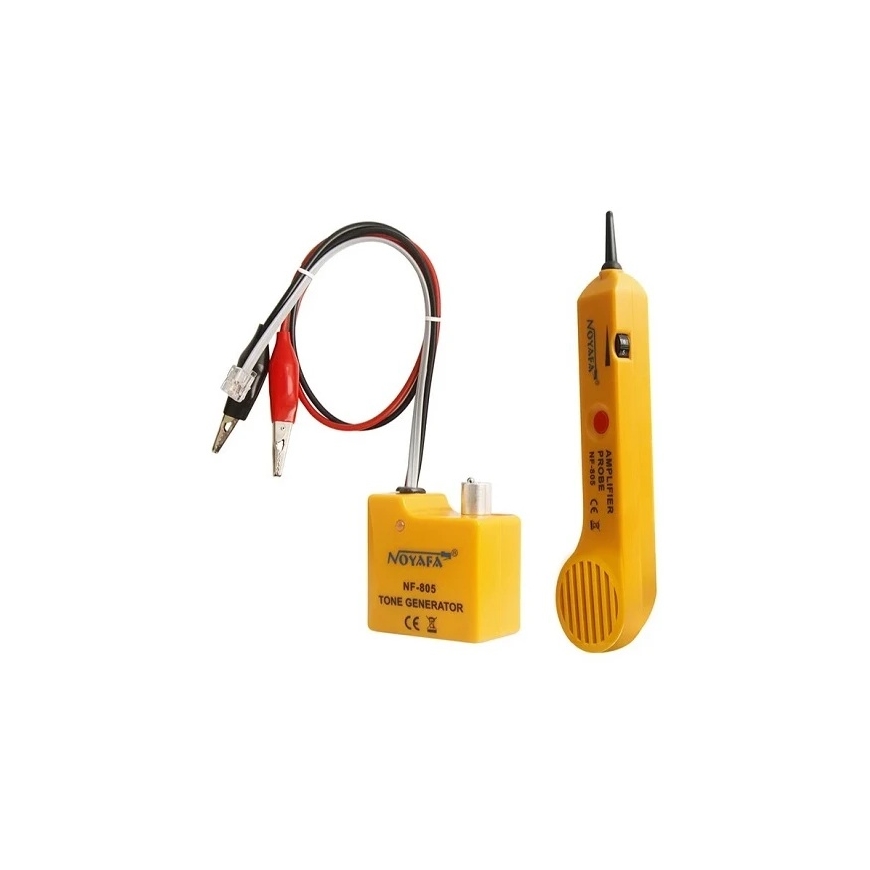

Noyafa Kabeļu meklēšanas un pārbaudes komplekts
5016958 NF-805
9990000917181
Piegāde 5-8 d.d.
Viss par produktu
Kabelis meklētājs un testētājs ar skaņas indikāciju
Iespējas:
Profesionāls kabelu meklēšanas un diagnosticēšanas komplekts, kas paredzēts kabelu ceļu noteikšanai, konkrēta kabeļa identificēšanai saišķī, ķēdes nepārtrauktības pārbaudei un telefona līniju diagnostikai.
Komplektu veido sūtītājs un uztvērējs. Sūtītājs pārraida tonālo signālu uz izvēlēto vadu, bet uztvērējs ļauj noteikt šo signālu un atrast nepieciešamo kabeli vai noteikt tā ceļu.
Ierīce var tikt izmantota kabeļu pārbaudei līdz 1,5 km attālumā.
Divu toņu signāls palīdz vieglāk atšķirt meklējamo kabeli no citiem tuvumā esošajiem kabeļiem.
Uztvērējs ļauj noteikt kabeļa pārsūtīto signālu tieši nepieslēdzoties pie vadītāja.
Var tikt izmantota aktīvo telekomunikāciju līniju līdz 48V DC pārbaudei.
Iebūvēta austiņu ligzda atvieglo darbu troksnī.
Akumulatora uzlādes indikators brīdina par zemo akumulatora uzlādi.
Ierīci var izmantot ar telefoninajiem kabeļiem, vītu pāru un tīkla kabeļiem, Cat3 kā arī citu kategoriju datu pārsūtīšanas kabeļiem, koaksialajiem kabeļiem, audio un video signālu kabeļiem, kā arī ar vienas un daudzvadu vadiem.
Ierīce arī piemērota neaktīvo AC elektrisko instalāciju vadu meklēšanai un pārbaudei.
Funkcijas:
ļauj noteikt konkrēta kabeļa ceļu un identificēt nepieciešamo vadu starp daudziem citiem kabeļiem. Signāla sūtītājs pārraida tonālo signālu izvēlētajā vadā, bet ar uztvērēju šis signāls tiek noteikts kabeļa ceļā vai kabeļu saišķī.
CONT režīms ir paredzēts vadu un ķēžu nepārtrauktības pārbaudei. Izmantojot šo funkciju, var noteikt pārtrauktu vadu, īssavienojumu vai nepareizu savienojumu.
TONE režīms tiek izmantots tonālā signāla pārraidei uz kabeli un tā meklēšanai. Uztvērējs šo signālu nosaka bezkontakta veidā, tāpēc meklējamo kabeli var atrast, to fiziski neatvienojot.
Ierīci var izmantot arī analogo telefonisko līniju diagnostikai. Ar to var noteikt, vai telefona līnija ir brīva, aizņemta vai to zvana, kā arī pārbaudīt līnijas polaritāti un noteikt pozitīvo un negatīvo vadītāju.
Piezīme: akumulatori iegādājami atsevišķi.
Tehniskie dati:
Saderīgie kabeļi: Neuzspriegti maiņstrāvas (AC) vadi, telefoniskie un vītu pāru kabeļi (TP), visām kategorijām datu pārraides un balss sakaru kabeļi, kā arī citi standarta vadi.
Tonālā signāla frekvence: 0.6-2 kHz.
Testēšanas attālums: max. 1.5 km
Sūtītāja darba strāva: max. 20 mA.
Uztvērēja darba strāva: max. 70 mA.
Tonālais signāls: 1 / 2 toņi.
Režīmi: TONE / OFF / CONT (kontrolēti ar mehānisko slēdzi).
Sūtītāja ligzda: RJ11 (6P2C), „krokodila“ tipa termināļi.
Uztvērēja ligzda: austiņu ligzda.
Nepārtrauktības robeža: līdz 10 Ohm.
Max. signāla spriegums: 8 Vp-p.
Sprieguma aizsardzība: 48V DC.
Strāvas avots: Krona akumulators 9V DC (1 gab. sūtītājam + 1 gab. uztvērējam, akumulatori nav iekļauti).
Sūtītāja izmēri 57x56x32 mm.
Sūtītāja svars: 97 g.
Uztvērēja izmēri: 235x55x25 mm.
Uztvērēja svars: 116 g.
Garantija: 24 mēn.
