Moottori 2040 - neljän moottorin ohjain 10V/0.5A - RP2040 - Pimoroni PIM618
3765421 AN-21934
0769894021651
Shipping 8-15 w.d
All about the product

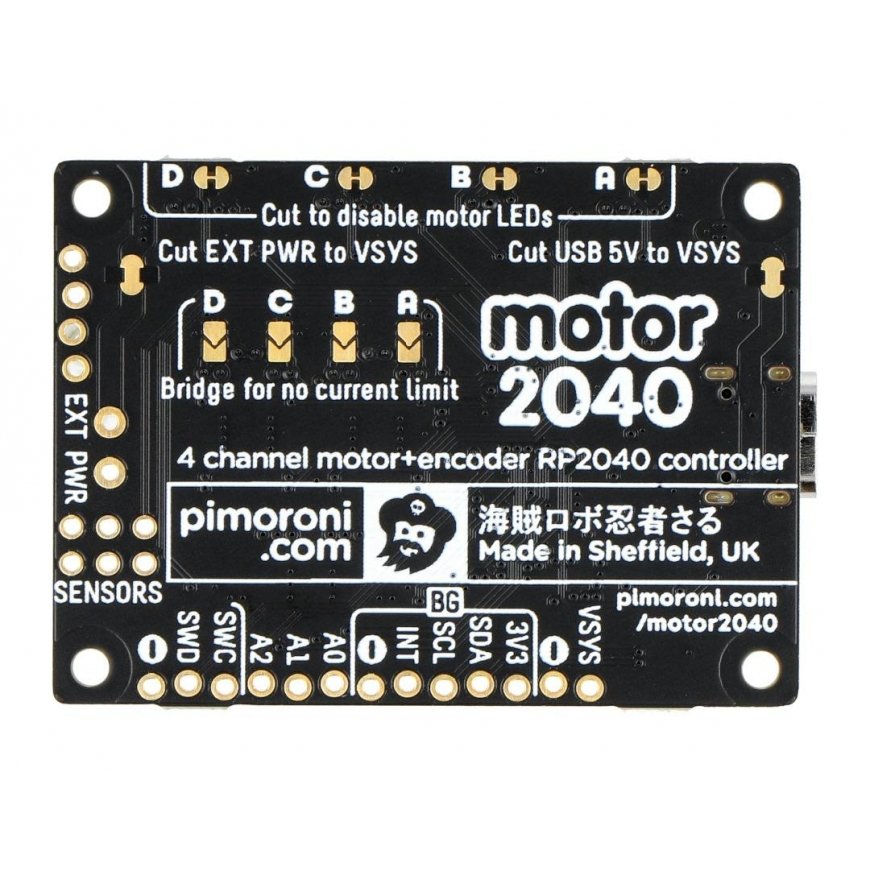

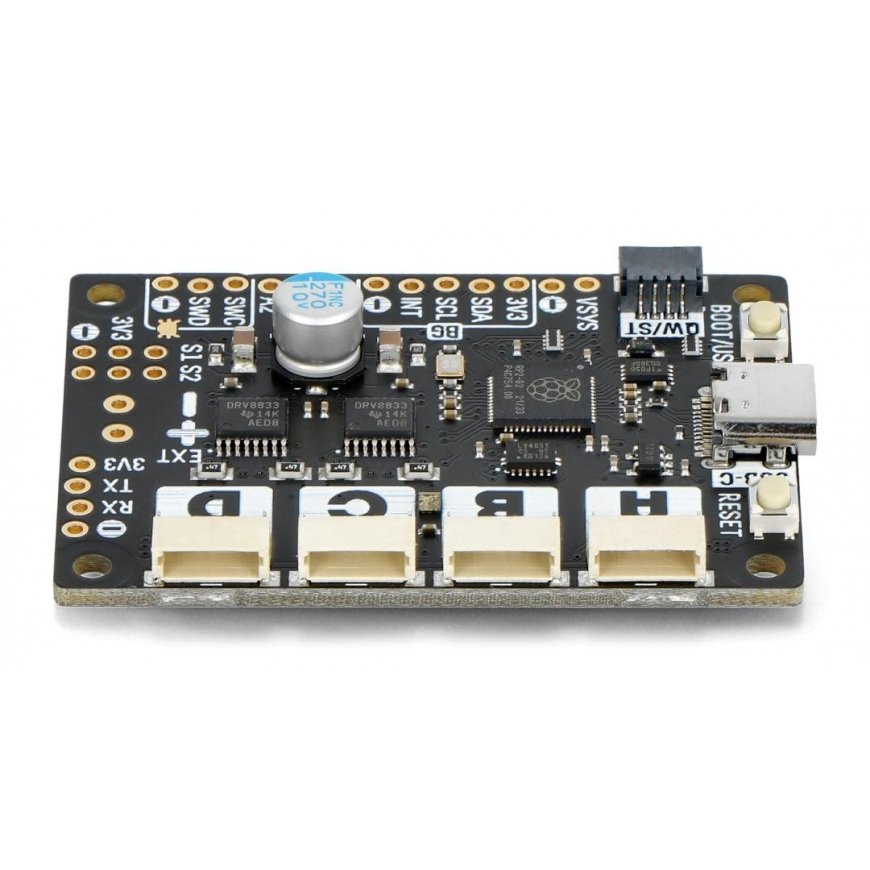

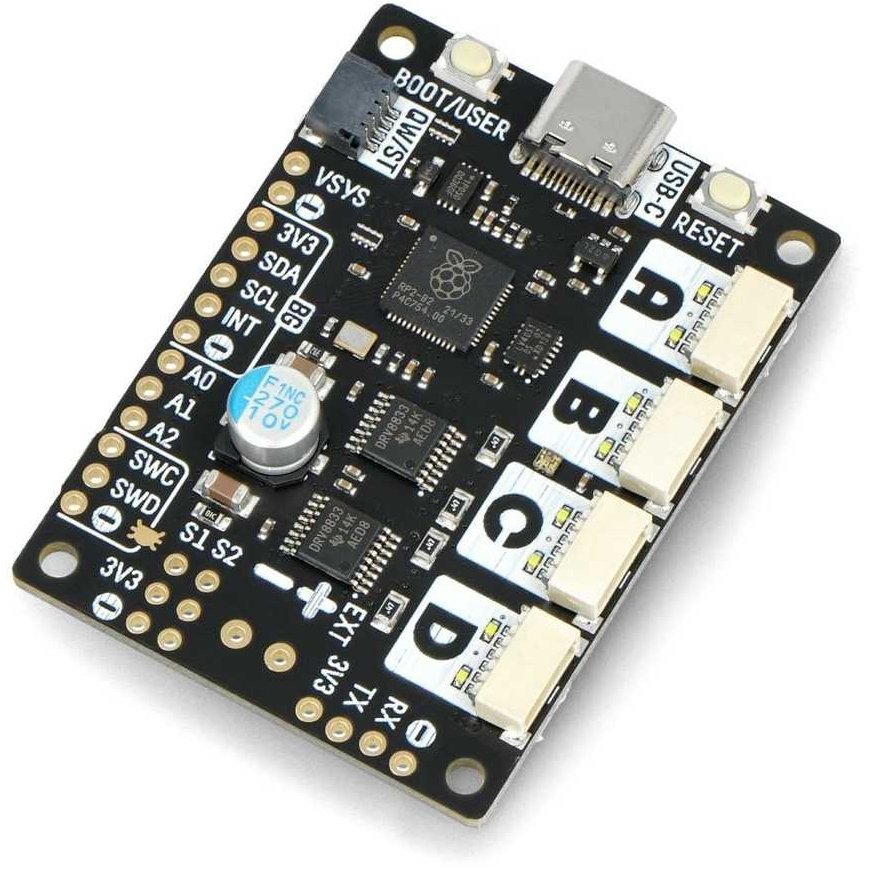

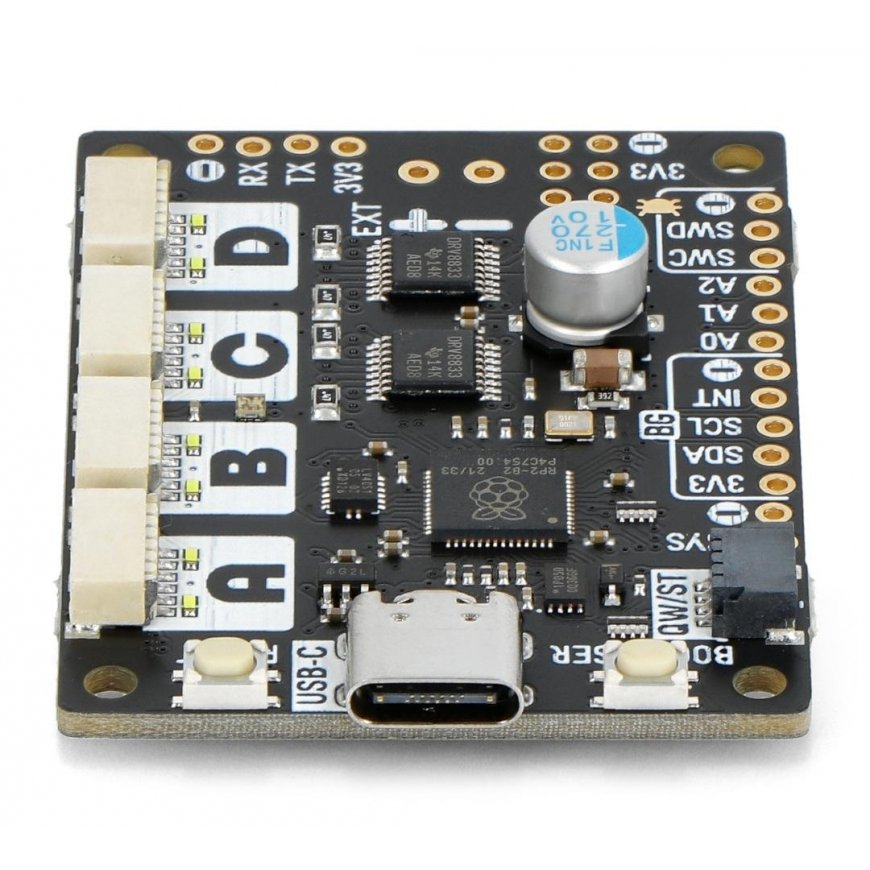

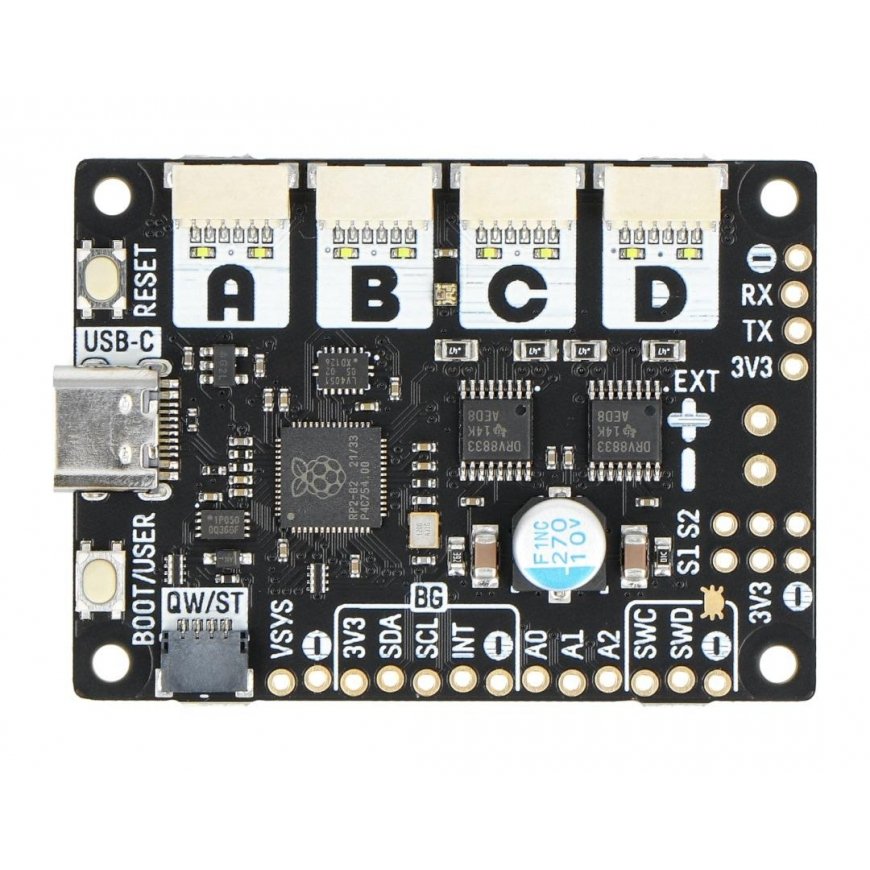

Motor 2040 on erillinen moottorin ohjain, joka on suunniteltu DC-moottoreiden ohjaamiseen koodauslaitteilla. Moduuli perustuu Raspberry Pi RP2040:ään, joten erillisiä mikro-ohjaimella varustettuja piirilevyjä ei tarvita. Ohjain voi ohjata neljää DC-moottoria, joiden käyttöjännite on 2,7 V - 10 V ja kulutusvirta 0,5 A. Piirilevyllä on myös osoitettavissa oleva RGB Neopixel -LED, jokaisen moottorin tilan LED-valot, boot- ja reset-napit sekä Qwiic/STEMMA QT -liitäntä. Moottori 2040 saa virran C-tyypin USB-liitännän kautta.
Pääominaisuudet:
- Raspberry Pi RP2040 mikro-ohjain - ARM Cortex M0+ Dual Core 133 MHz, jossa 264 KB SRAM
- 2 MB QSPI Flash XiP-tuen kanssa
- Kaksi H-siltaohjainta (DRV8833)
- 4 JST-SH 6-napaisia liittimiä moottoreiden liittämiseen
- Laaja moottorien ja logiikan jännitealueen tuki (2,7 V - 10 V)
- Sisäänrakennettu 3,3 V jännitevakio, jonka syöttöjännite voi olla jopa 13,2 V (vakion virran tehokkuus on enintään 150 mA)
- Jännitteen, virran mittaus ja virheiden havaitseminen
- Virran raja 0,5 A per moottori
- Jokaisen moottorin tilan LED
- Osoitettavissa oleva LED / Neopixel LED
- Reset- ja boot-nappi
- C-tyypin USB-liitäntä ohjelmointiin ja virransyöttöön (max. 3 A)
- Qwiic/STEMMA QT -liitäntä nopeaa prototyyppien kehittämistä varten
- Täysin koottu
- Mikro-ohjain: RP2040
- Moottorin ohjain: 2x DRV8833
- Moottorien ja logiikan syöttöjännite: 2,7 V - 10 V
- Virran tehokkuus: 0,5 A (lyhyellä yhdistämisellä virran rajoitusmoduuleja voidaan saada 1,2 A jatkuvaa virtaa ja jopa 2 A hetkellistä virtaa - tämä liittyy virran mittauksen häviöihin)
- LED: RGB Neopixel
- Vakio: 3,3 V / 150 mA
- Mitat: 52 x 38 x 7,7 mm
- Asennusreiät: M2,5 / 2,7 mm
