Variklis 2040 - nelja mootori juhtimisseade 10V/0.5A - RP2040 - Pimoroni PIM618
49.00 €
Kuumakse alates 2,16 €
3765421 AN-21934
0769894021651
Tarneaeg 8-15 t.p.
Kauba vastu huvi?
Kõik toote kohta

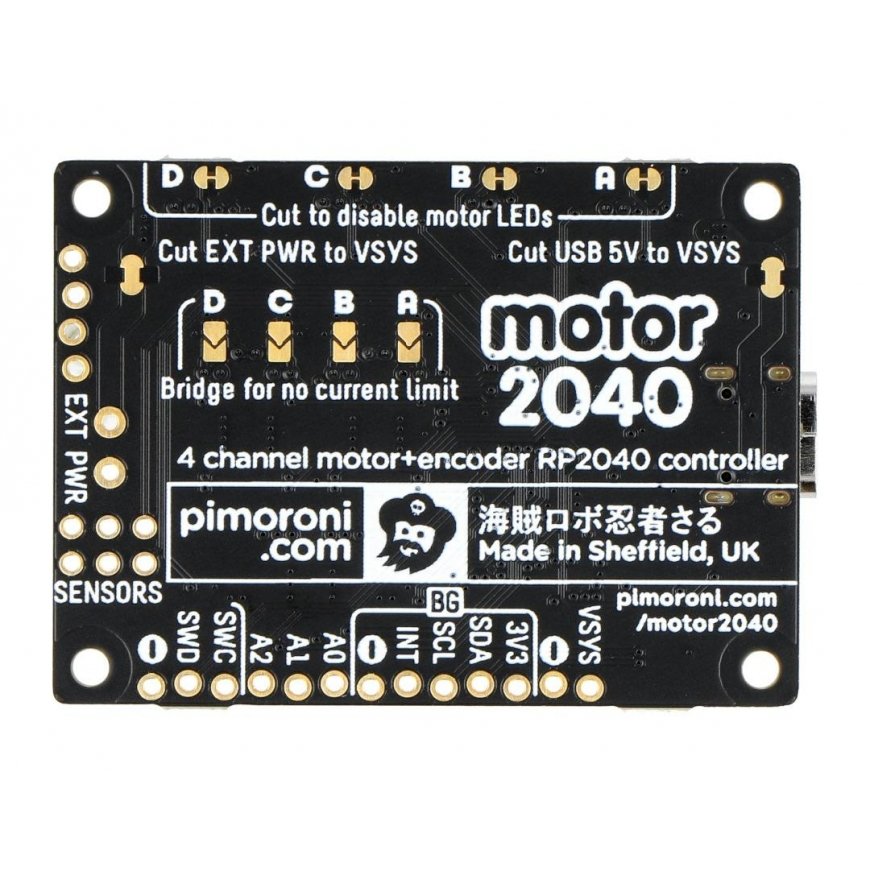

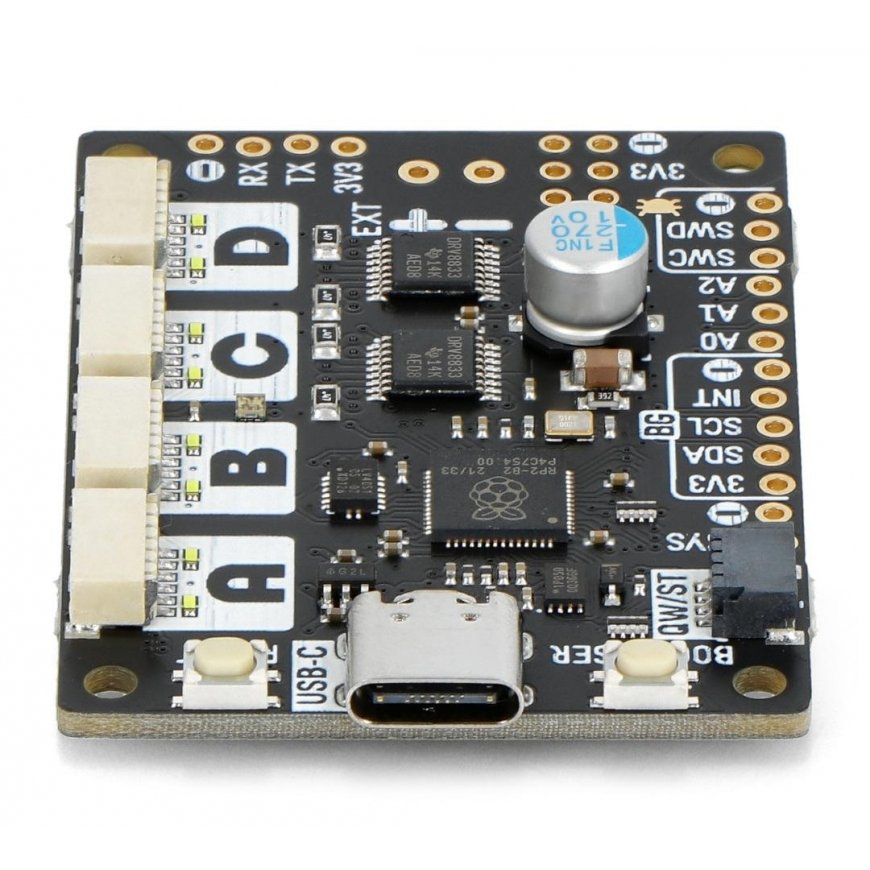

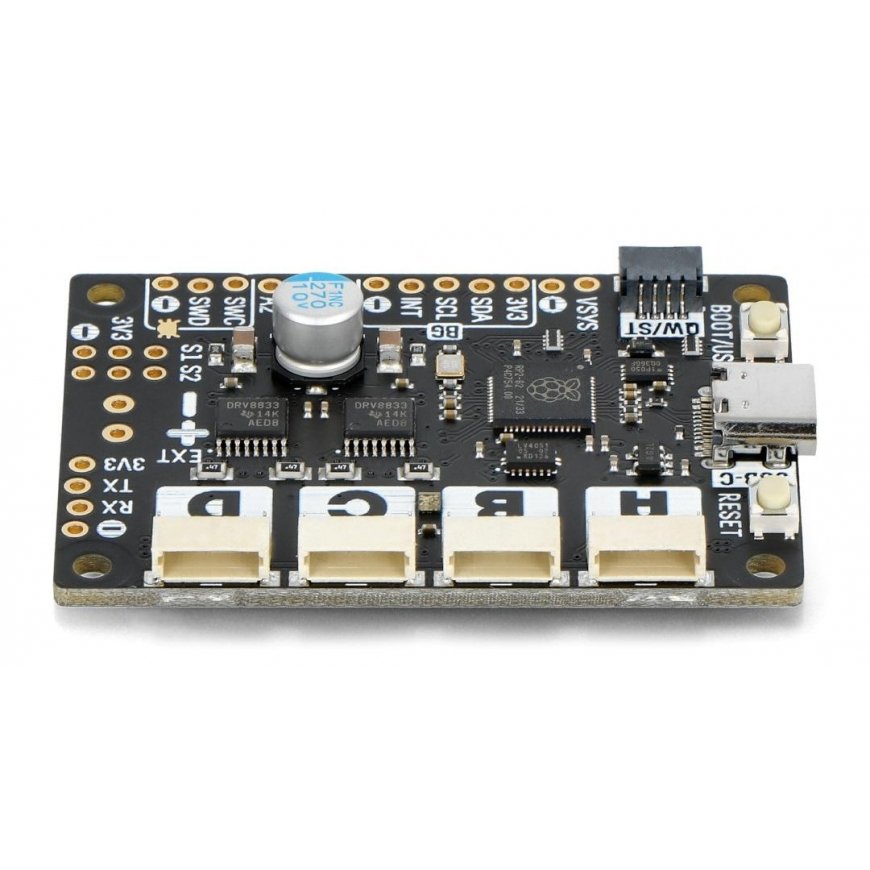

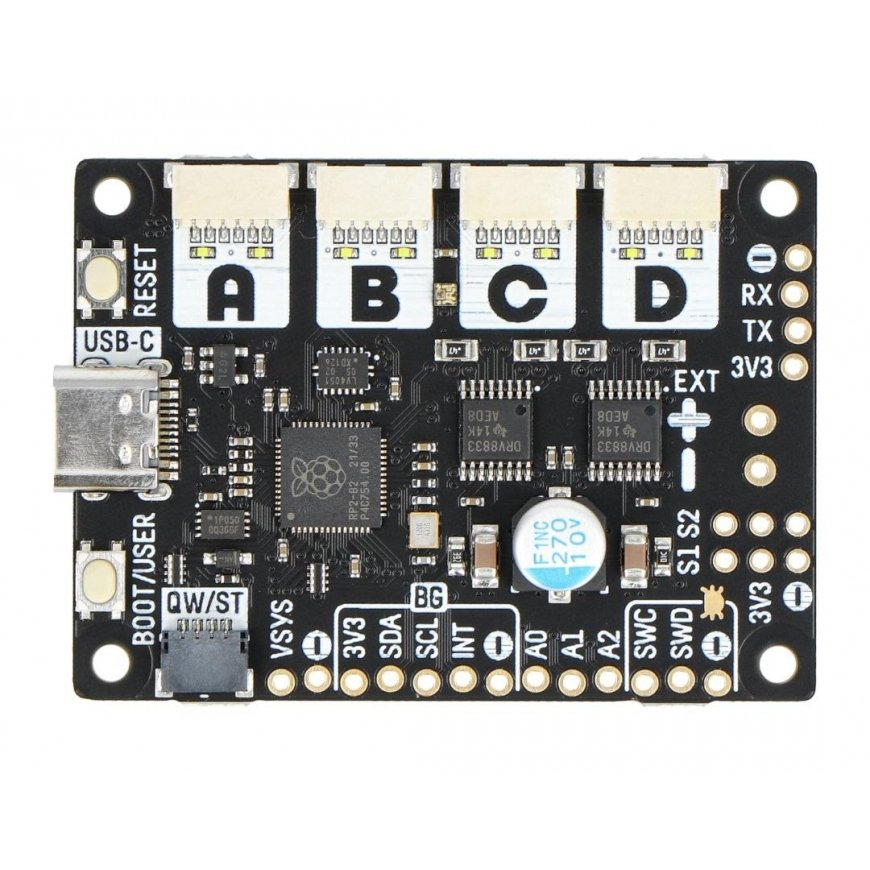

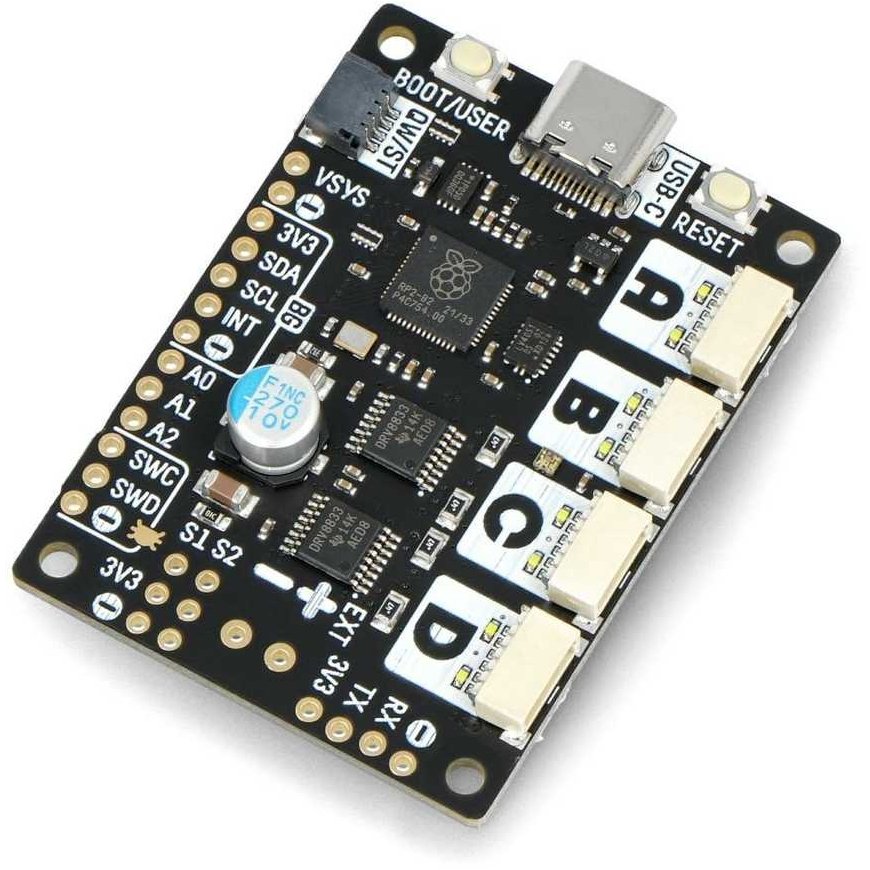

Motor 2040 on eraldi mootori juhtimisseade, mis on mõeldud DC mootoreid kodeerimise seadmete kaudu juhtima. Moodul põhineb Raspberry Pi RP2040-l, seega ei ole vaja kasutada täiendavaid mikroprotsessoriga plaate. Juhtimisseade suudab juhtida nelja DC mootorit, mille toitepinge on vahemikus 2,7 V kuni 10 V ja voolutarve - 0,5 A. Plaadil on ka adresseeritav RGB Neopixel LED, iga mootori oleku LED-id, boot ja reset nupud ning Qwiic/STEMMA QT liides. Mootor 2040 toidetakse C-tüüpi USB liidese kaudu.
Peamised omadused:
- Raspberry Pi RP2040 mikroprotsessor - ARM Cortex M0+ Dual Core 133 MHz koos 264 KB SRAM-iga
- 2 MB QSPI Flash XiP toe jaotusega
- Kaks H-silla juhtimisseadet (DRV8833)
- 4 JST-SH 6 kontaktiga liidest mootoreid ühendamiseks
- Toetatakse laia mootori ja loogika pingete vahemikku (2,7 V kuni 10 V)
- Integreeritud 3,3 V pingeregulaator, mille sisendpinge võib olla kuni 13,2 V (regulaatori maksimaalne voolutõhusus on 150 mA)
- Pinge, voolu mõõtmine ja vigade tuvastamine
- Voolu piir 0,5 A ühe mootori kohta
- Iga mootori oleku LED
- Adresseeritav LED / Neopixel LED
- Reset ja boot nupp
- C-tüüpi USB liides programmeerimiseks ja toiteks (max. 3 A)
- Qwiic/STEMMA QT liides kiireks prototüüpimiseks
- Täielikult kokku pandud
- Mikroprotsessor: RP2040
- Mootorijuht: 2x DRV8833
- Mootorite ja loogika toitepinge: 2,7 V kuni 10 V
- Voolu efektiivsus: 0,5 A (lühikese ühenduse korral voolu piiramisplokkidega on võimalik saada 1,2 A pidev vool ja kuni 2 A impulssvool - see on seotud voolu mõõtmise kaotustega)
- LED: RGB Neopixel
- Regulaator: 3,3 V / 150 mA
- Mõõtmed: 52 x 38 x 7,7 mm
- Paigaldusaugud: M2,5 / 2,7 mm
