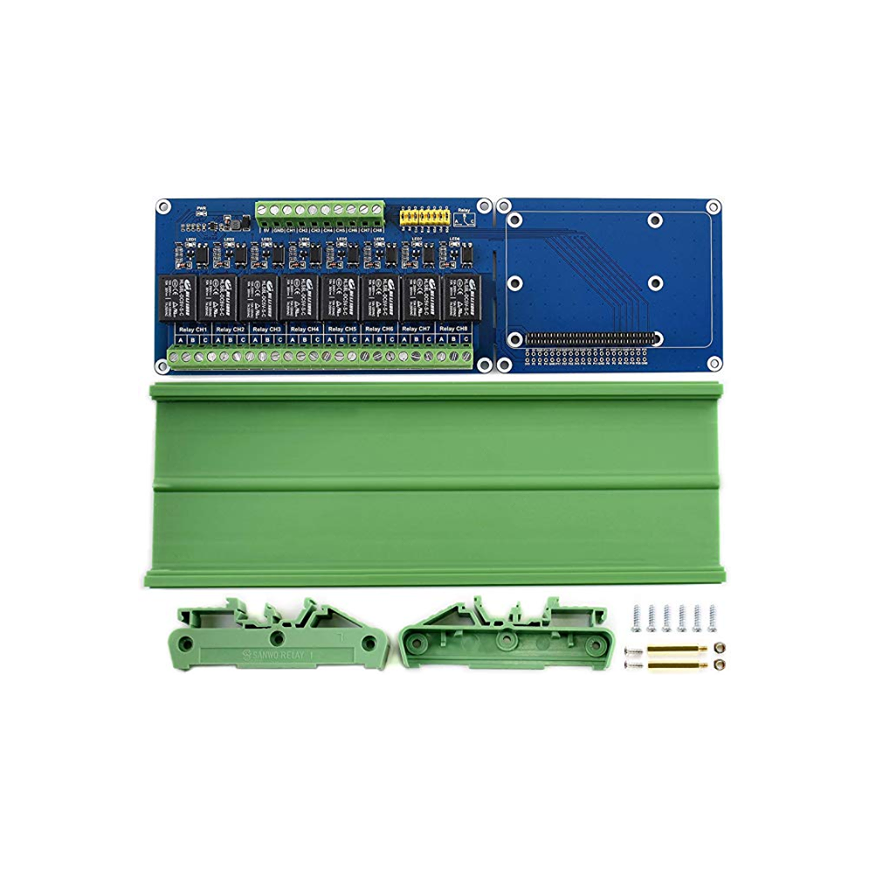

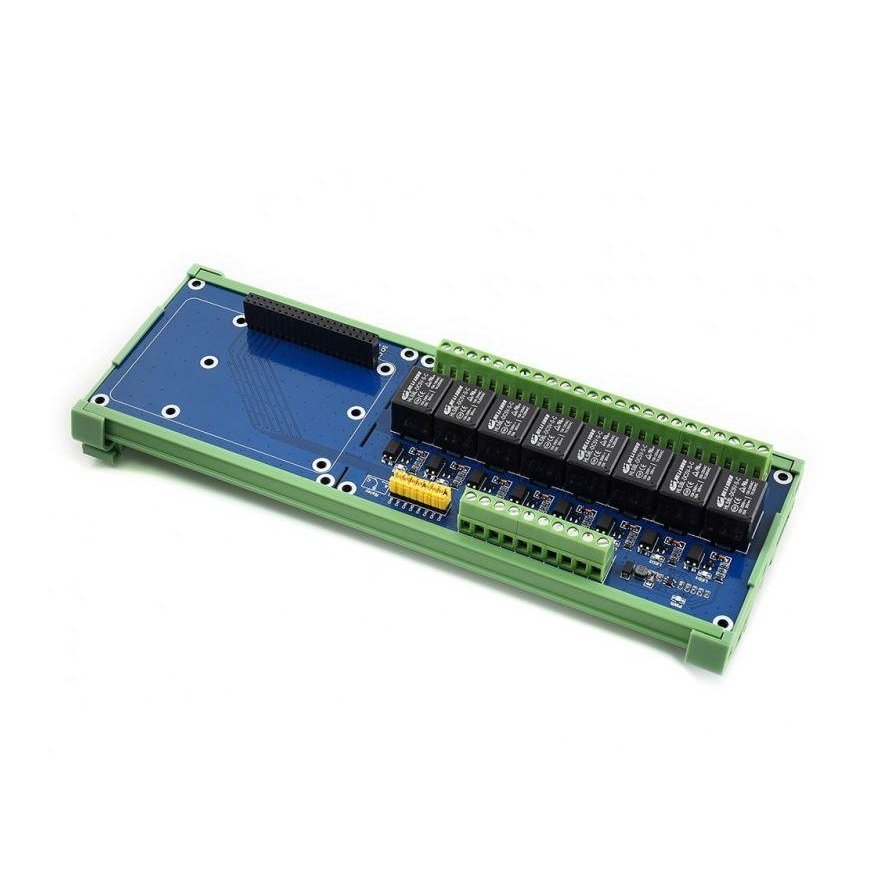

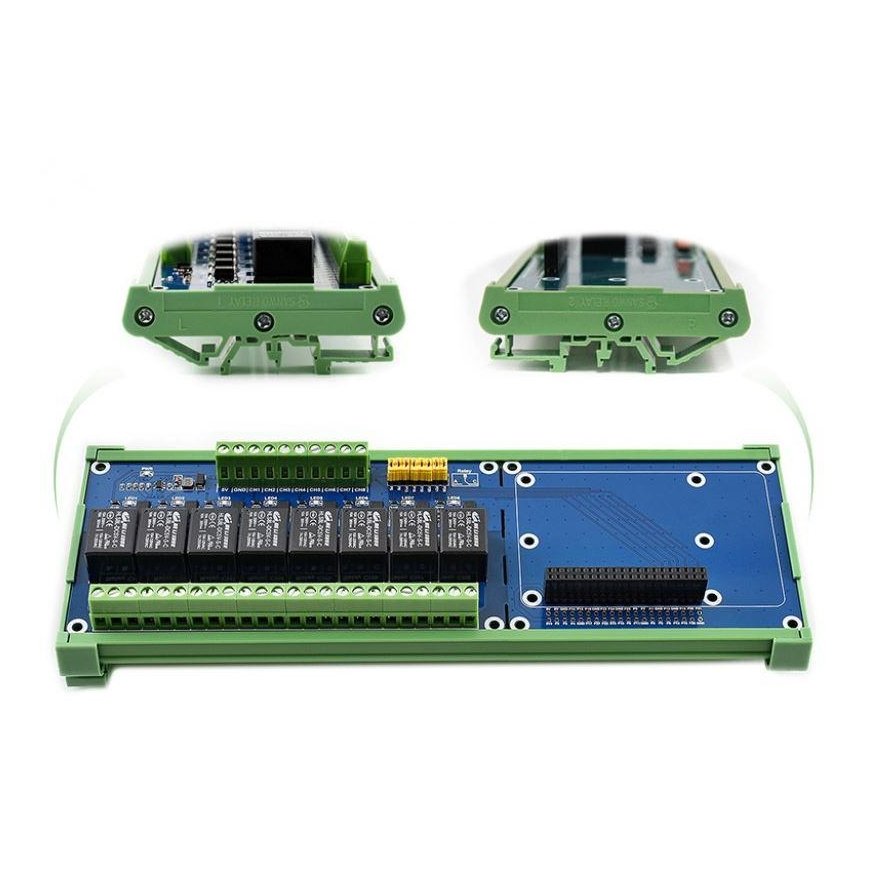

8 kanavan relemoduuli Waveshare Raspberry Pi:lle
3711200 AN-13301
0614961953253
Shipping 9-14 w.d
All about the product
Haluatko hallita kotisi sähköverkon laitteita käyttäen Raspberry PI:tä? Waveshare 8 kanavan releemoduulin avulla voit tehdä sen ja automatisoida kotisi. Se sopii Raspberry PI:lle ja Jetson Nano -mikrokontrollerille, moduulissa käytetään korkealaatuisia sähkökomponentteja, joten sillä voidaan hallita suuritehoisia ja -jännitteisiä kotisähkölaitteita.
Moduulissa on monia lisäominaisuuksia: LED-valot näyttävät releiden ja levyn toimintatilat, fyysiset liitännät (engl. jumper) mahdollistavat sen, että voit vaihtaa, mikä Raspberryn digitaalisen signaalin liitin (engl. pin) vaihtaa releen tilaa, ohjauslevy on erityisesti eristetty releiden läpi kulkevan vaihtovirran aiheuttamalta hälyltä, joten Raspberry PI:n ohjaussignaali on vakaa.
Käyttöoppaassa on monia ohjauskoodiesimerkkejä: wiringPi, bcm2835, python, python-bottle, crontab.
Tekniset tiedot:
- Sopii Raspberry PI:lle ja Jetson Nano -mikrokontrollerille
- Releiden hallitsema virta: enintään 250V 5A AC tai 30V 5A DC
- Moduulin virtalähteen jännite: 5V DC
- Signaalijännite: 3,3/ 5V DC
- 8 releekanavaa, NC-tyyppi (normaalisti suljettu), SPDT-NO, 6mA per kanava
- Mitat: 232 x 72 mm
