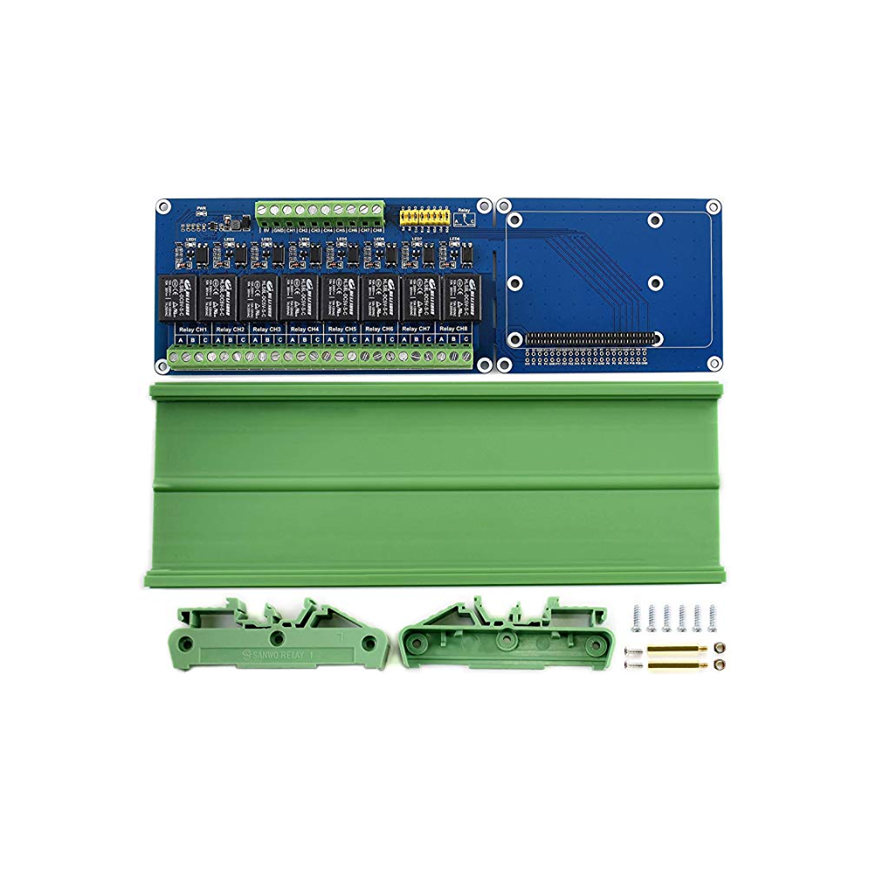

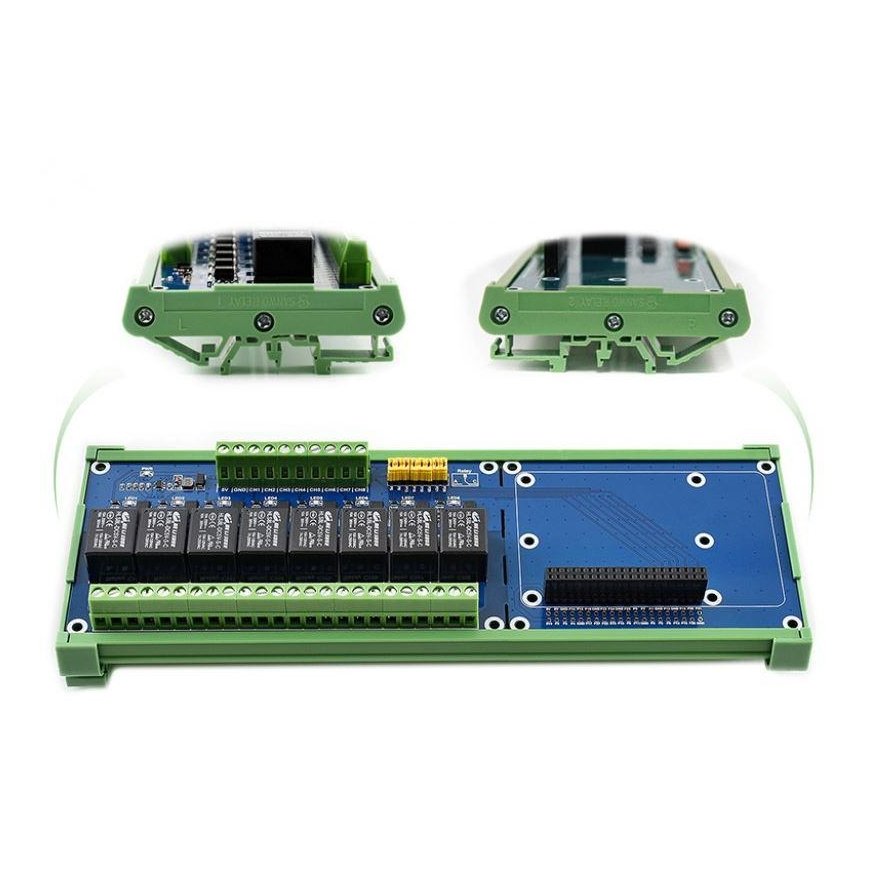

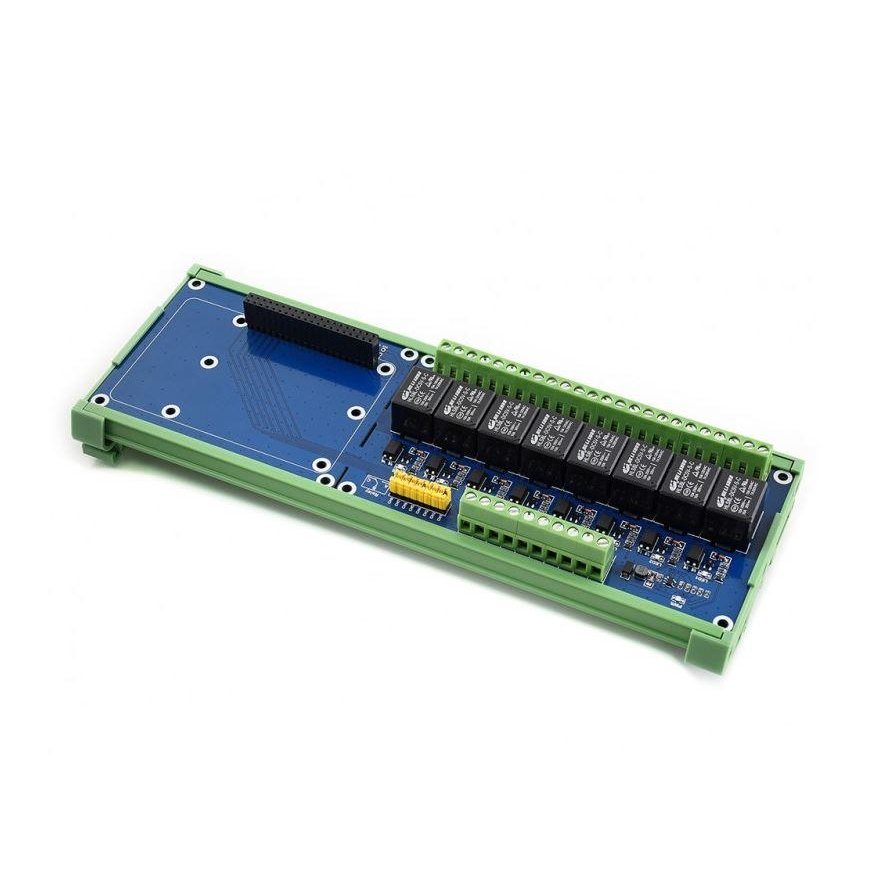

8 kanālu releja modulis Waveshare, kas paredzēts Raspberry Pi
3711200 AN-13301
0614961953253
Piegāde 9-14 d.d.
Viss par produktu
Vai vēlaties kontrolēt mājas elektroapgādes tīkla ierīces, izmantojot Raspberry PI? Ar Waveshare 8 kanālu releju moduli jūs varēsiet to darīt un automatizēt savu māju. Tas ir piemērots Raspberry PI un Jetson Nano mikroshēmām, modulī tiek izmantoti augstas kvalitātes elektriskie komponenti, tāpēc to var izmantot, lai kontrolētu augstas strāvas un sprieguma mājas elektroapgādes tīkla ierīces.
Moduļiem ir daudz papildu funkciju: LED lampiņas norāda uz releju un plates darbības stāvokli, fiziskās savienojumi (angl. jumper) ļauj mainīt, kuras Raspberry digitālā signāla pieslēgumi (angl. pin) maina releja stāvokli, vadības plate ir īpaši izolēta no relejiem plūstošās maiņstrāvas radītā trokšņa, tāpēc Raspberry PI vadības signāls būs stabils.
Lietošanas rokasgrāmatā ir daudz vadības koda piemēru: wiringPi, bcm2835, python, python-bottle, crontab.
Tehniskie dati:
- Piemērots Raspberry PI un Jetson Nano mikroshēmām
- Releju kontrolētā strāva: līdz 250V 5A AC, vai 30V 5A DC
- Moduļa barošanas spriegums: 5V DC
- Signāla spriegums: 3,3/ 5V DC
- 8 releju kanāli, NC tips (parasti slēgts), SPDT-NO, 6mA uz kanālu
- Izmēri: 232 x 72 mm
