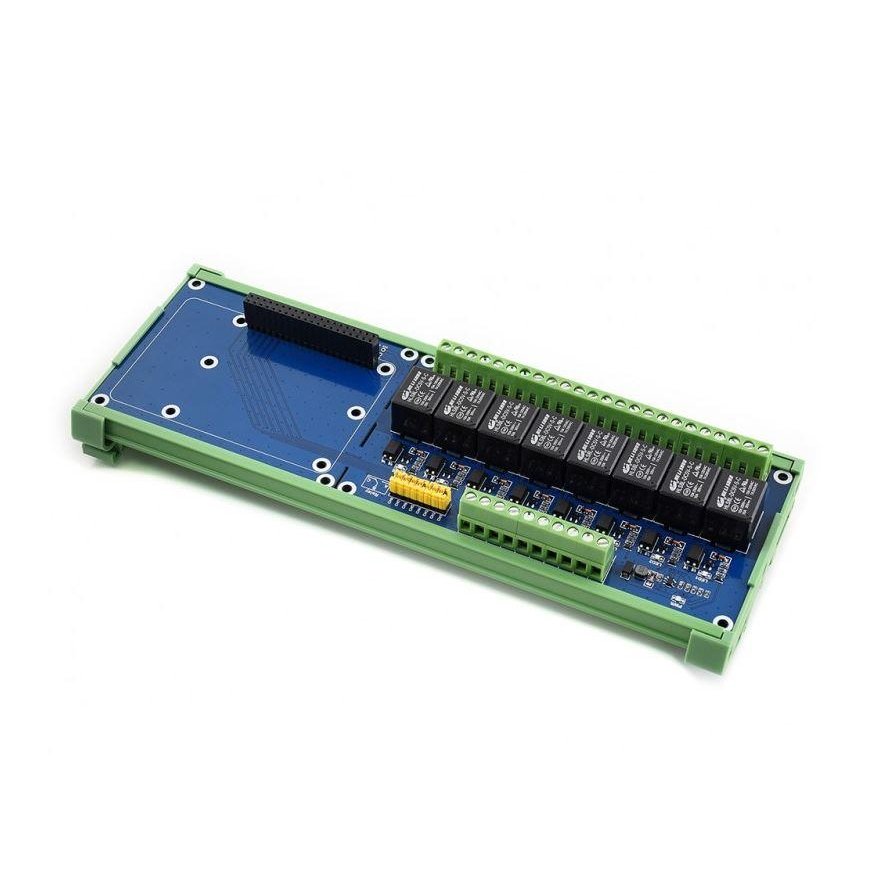

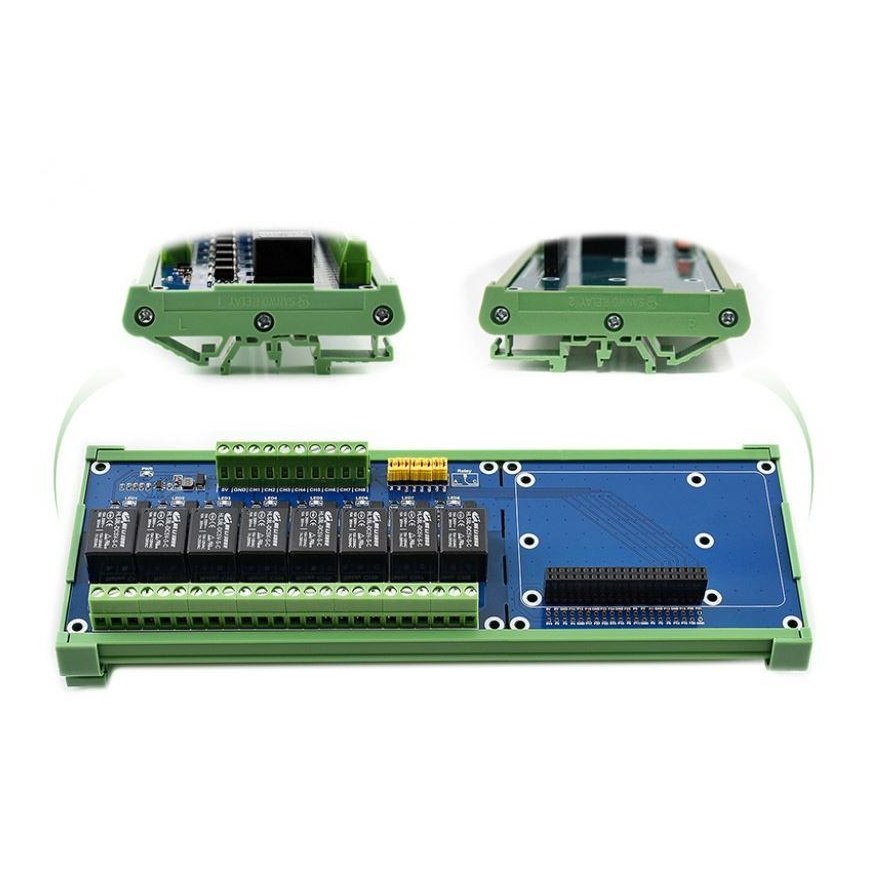

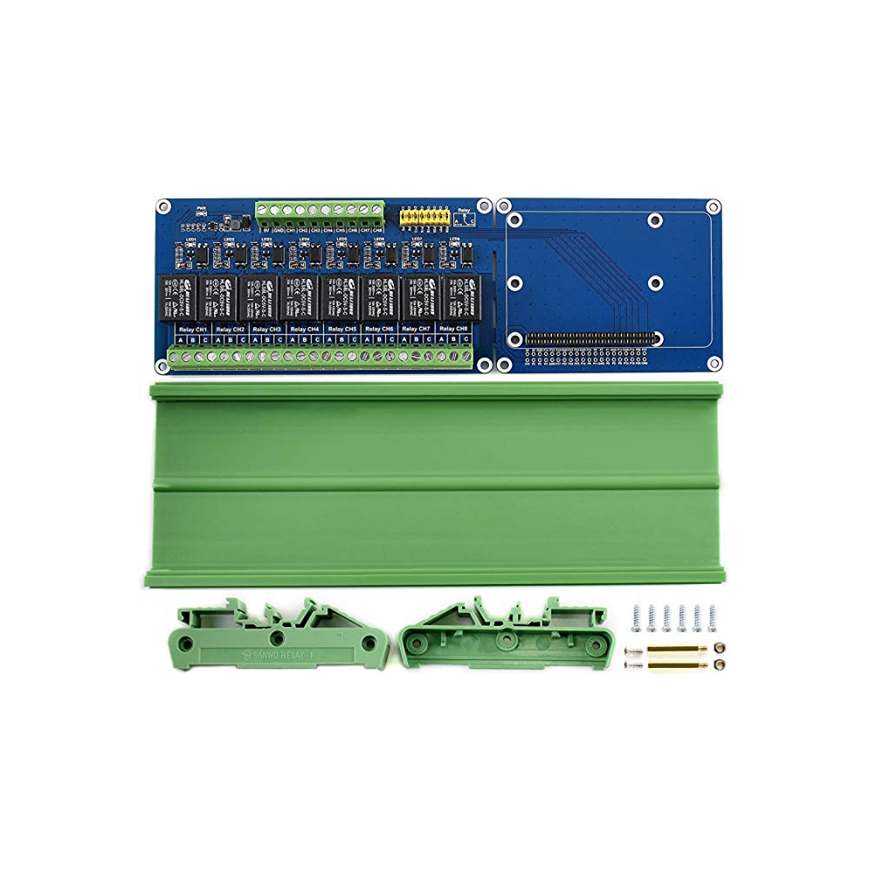

8 kanalite releemoodul Waveshare Raspberry Pi jaoks
3711200 AN-13301
0614961953253
Tarneaeg 9-14 t.p.
Kõik toote kohta
Kas soovite juhtida kodu elektrivõrgu seadmeid, kasutades Raspberry PI-d? Waveshare 8-kanalise releemooduliga saate seda teha ja automatiseerida oma kodu. See sobib Raspberry PI ja Jetson Nano mikrokontrolleritele, moodulis kasutatakse kvaliteetseid elektrikomponente, seega saab sellega juhtida suure voolu ja pingega kodu elektrivõrgu seadmeid.
Moodulil on palju lisafunktsioone: LED-lambid näitavad releede ja plaadi tööolekut, füüsilised ühendused (ingl. jumper) võimaldavad muuta, milline Raspberry digitaalne signaalipin muudab relee olekut, juhtimisplaat on spetsiaalselt isoleeritud releedest tuleneva vahelduvvoolu müra eest, seega on Raspberry PI juhtimissignaal stabiilne.
Kasutusjuhendis on palju juhtimiskoodi näiteid: wiringPi, bcm2835, python, python-bottle, crontab.
Tehnilised andmed:
- Sobib Raspberry PI ja Jetson Nano mikrokontrolleritele
- Releedega juhitav vool: kuni 250V 5A AC, või 30V 5A DC
- Mooduli toitepinge: 5V DC
- Signaali pinge: 3,3/ 5V DC
- 8 relee kanalit, NC tüüpi (tavaliselt suletud), SPDT-NO, 6mA kanali kohta
- Mõõtmed: 232 x 72 mm
● Kasutusjuhend
