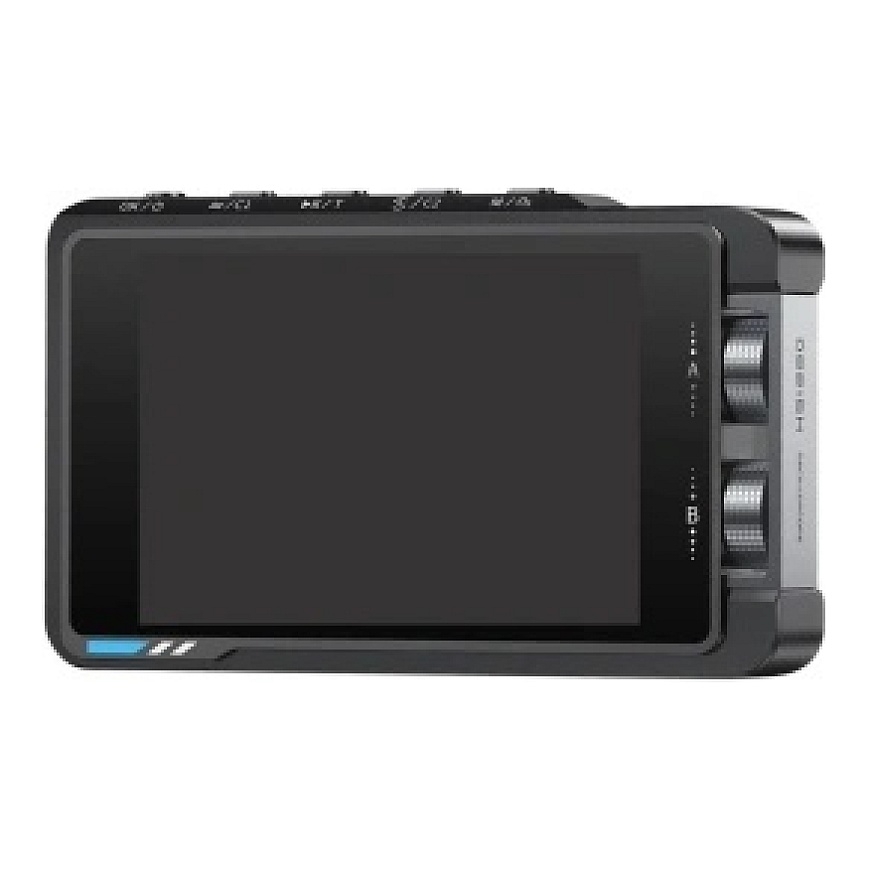

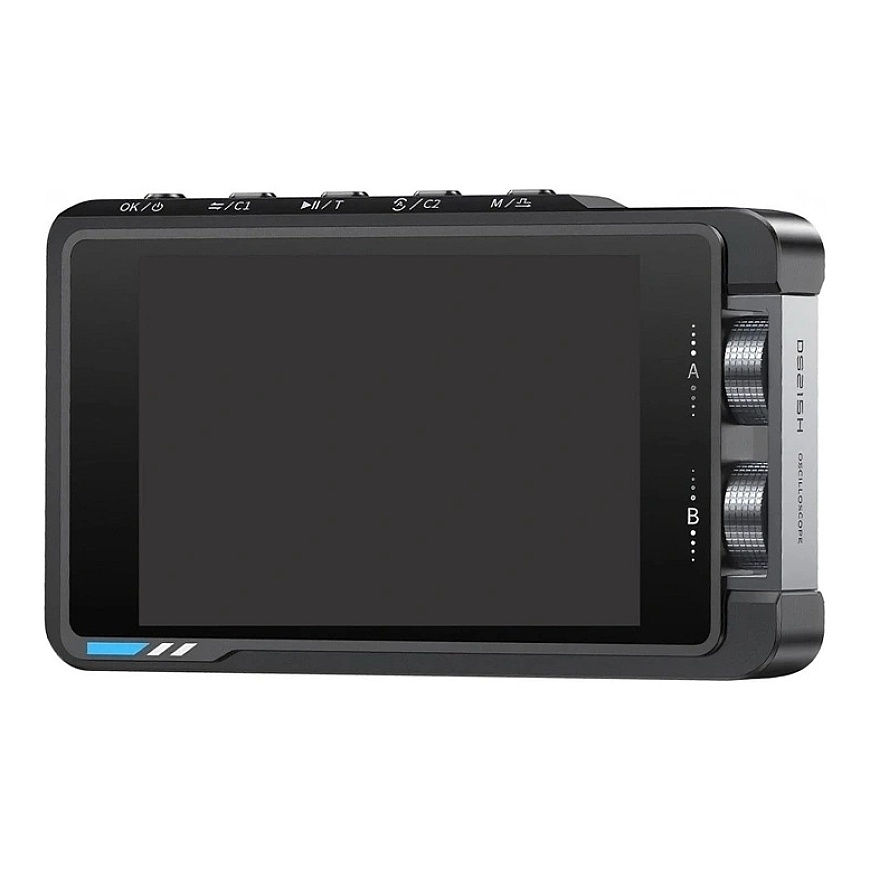

FNIRSI DS215H Осциллограф

Работа с электроникой требует оборудования, способного справляться с самыми сложными задачами. FNIRSI DS215H сочетает в себе двуканальный цифровой осциллограф с полосой пропускания 50 МГц и генератор функций в одном компактном решении, что позволяет анализировать и генерировать сигналы без необходимости использования нескольких отдельных устройств. Высокая точность измерений, интуитивное управление и четкий IPS-экран делают его идеальным для обслуживания оборудования, научных исследований и разработок, тестирования и диагностики как в лаборатории, так и в полевых условиях.

Высокая точность измерений и быстрая выборка

Осциллограф использует современную архитектуру на основе FPGA, MCU и ADC чипов, обеспечивая высокую производительность и стабильность работы. Аналоговая полоса пропускания 50 МГц и выборка в реальном времени до 250 MSa/s позволяют точно анализировать сигналы в широком диапазоне приложений. Благодаря высокой разрешающей способности измерений устройство позволяет детально наблюдать за формами волн и фиксировать даже кратковременные изменения сигналов.

Генератор функций с широкими возможностями настройки

FNIRSI DS215H оснащен генератором функций, поддерживающим 13 типов форм волн, что значительно расширяет возможности устройства при тестировании и проектировании электронных цепей. Диапазон частот от 0 до 50 кГц, настраиваемый с шагом 1 Гц, позволяет очень точно подгонять параметры сигнала под конкретное приложение. Вы можете свободно регулировать частоту, амплитуду и рабочий цикл, что делает генератор подходящим как для простых тестов, так и для более сложной лабораторной работы.

Удобное управление

3,5-дюймовый цветной IPS-экран с разрешением 480 × 320 пикселей обеспечивает четкое изображение форм волн и удобный интерфейс. Интуитивное управление с помощью поворотной ручки и кнопок позволяет быстро изменять настройки и получать доступ к контекстно-зависимым меню, не тратя время на ненужный поиск. Дополнительным удобством является возможность делать снимки экрана и просматривать их позже, что упрощает анализ результатов и документирование измерений.

Безопасная работа даже при высоких напряжениях

Устройство предназначено для безопасной работы в сложных условиях. Оно поддерживает пиковое входное напряжение до ±400 В и оснащено функциями защиты от высоких напряжений, что повышает безопасность при измерениях. Возможность выбора делителя пробника 1X или 10X позволяет настроить конфигурацию в зависимости от характера проводимых измерений. Устройство соответствует требованиям стандарта GB/T 15289-2013, что подтверждает соответствие действующим стандартам безопасности.

Готов к работе в любых условиях

Компактный и легкий дизайн FNIRSI DS215H позволяет легко разместить его в сервисной сумке или рюкзаке, что делает его идеальным для работы в поле. Встроенный литий-ионный аккумулятор емкостью 1500 мАч обеспечивает до 4 часов работы на одном заряде, а зарядка через порт USB-C (5 В / 1 А) позволяет удобно подзаряжать устройство практически в любом месте. Этот универсальный инструмент предназначен для сервисных техников, электронщиков, инженеров и специалистов, занимающихся проектированием, диагностикой и тестированием электронных цепей.

В комплекте

• осциллограф DS215H
• пробник осциллографа
• испытательный провод с зажимами-крокодилами
• кабель USB-C
• BNC адаптер
• инструкция по эксплуатации
