FNIRSI DS215H Oskilloskoop

Kõik toote kohta

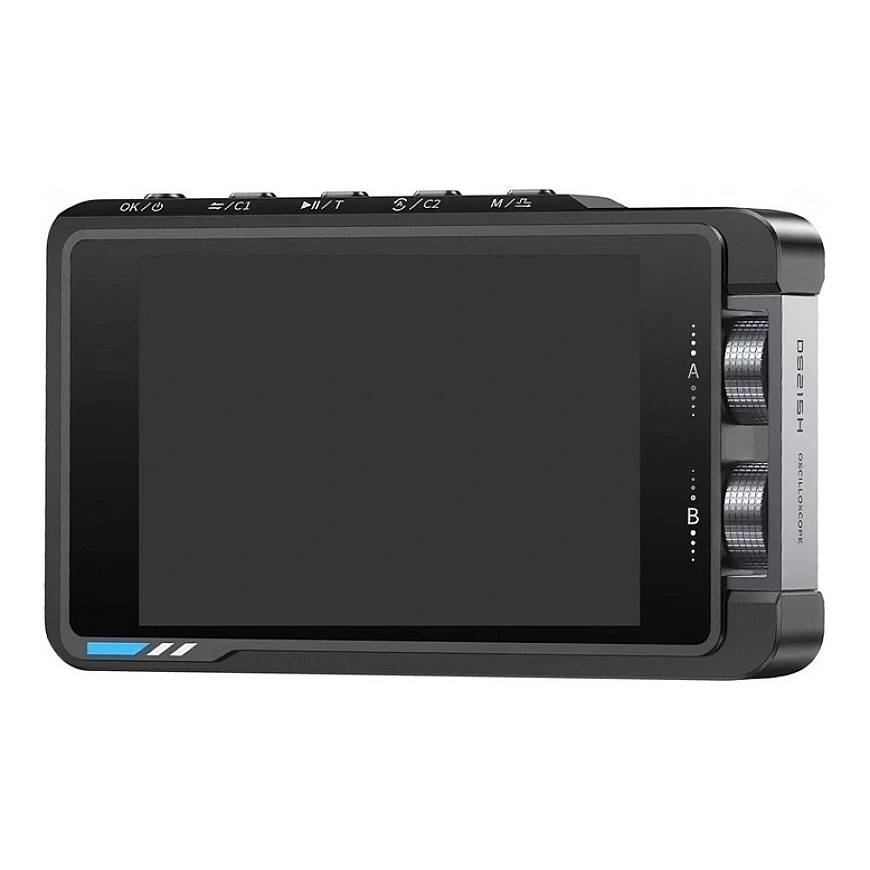

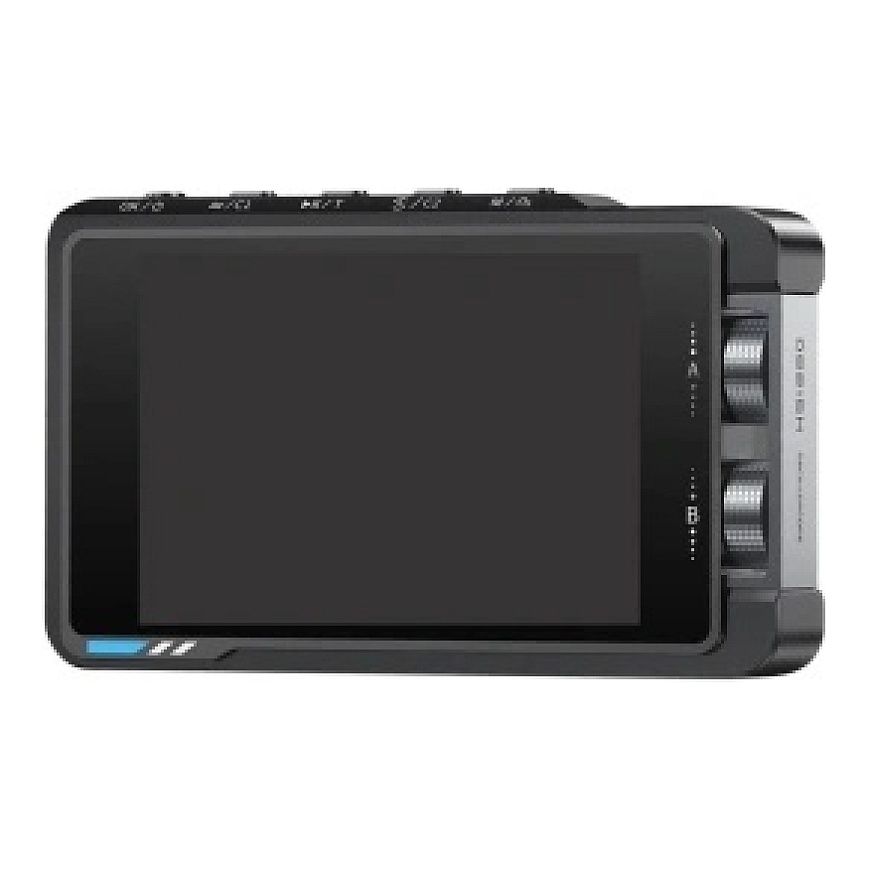

FNIRSI DS215H Ohsilloskoop

Elektronikatöö tegemine nõuab varustust, mis suudab isegi kõige nõudlikumatele ülesannetele vastu pidada. FNIRSI DS215H ühendab kahekohalise digitaalsohilloskoobi 50 MHz ribalaiusega ja funktsionaalse generaatori ühte kompaktse disaini, võimaldades signaalide analüüsi ja genereerimise ilma vajaduseta mitme eraldi seadme järele. Kõrge mõõtmistäpsus, intuitiivne kasutamine ja selge IPS-ekraan muudavad selle ideaalseks seadmete hoolduseks, teadus- ja arendustegevuseks, testimiseks ja diagnostikaks töökojas ja välitingimustes.

Kõrge mõõtmistäpsus ja kiire proovivõtt

Ohsilloskoop kasutab modernset arhitektuuri, mis põhineb FPGA, MCU ja ADC kiipidel, tagades kõrge jõudluse ja töökindluse. Analoogribalaius 50 MHz ja reaalaja proovivõtt kuni 250 MSa/s võimaldavad täpset signaalianalüüsi laias rakendusvalikus. Tänu oma kõrgele mõõtmistäpsusele võimaldab seade lainekujude täpset jälgimist ja isegi lühikese kestusega signaalimuutuste tuvastamist.

Funktsionaalne generaator laialdaste seadistusvõimalustega

FNIRSI DS215H on varustatud funktsionaalse generaatoriga, mis toetab 13 lainekuju tüüpi, mis laiendab seadme võimekust elektrooniliste vooluringide testimise ja projekteerimise käigus. Sagedusala 0 kuni 50 kHz, milles sagedust saab reguleerida 1 Hz sammudega, võimaldab väga täpselt kohandada signaali parameetreid konkreetsele rakendusele. Saate vabalt reguleerida sagedust, amplituudi ja töötsüklit, muutes generaatori sobivaks nii lihtsate testide kui ka keerukamate laboritööde jaoks.

Mugav kasutamine

3,5-tolline värviline IPS-ekraan, mille eraldusvõime on 480 × 320 pikslit, tagab selge ülevaate lainekujudest ja hõlpsasti loetava liidese. Intuitiivne juhtimine pöördnupu ja nuppude abil võimaldab kiiresti seadeid muuta ja pääseda juurde kontekstuaalsetele menüüdele, ilma et peaksite tarbetult valikute vahel otsima. Täiendav mugavus on ekraanipiltide tegemise võimalus ja nende hilisem vaatamine, mis hõlbustab tulemuste analüüsi ja mõõtmiste dokumenteerimist.

Ohutu kasutamine isegi kõrgete pingete korral

Seade on kavandatud ohutuks kasutamiseks nõudlikes tingimustes. See toetab tipp sisendpinget kuni ±400 V ja on varustatud kõrgepinge kaitsefunktsioonidega, mis suurendavad ohutust mõõtmise ajal. Võimalus valida proovi tegur 1X või 10X võimaldab kohandada konfiguratsiooni tehtavate mõõtmiste olemusele vastavaks. Seade vastab GB/T 15289-2013 standardi nõuetele, kinnitades vastavust kehtivatele ohutusstandarditele.

Valmis töötama igal pool

Oma kompaktse ja kerge disaini tõttu mahutab FNIRSI DS215H kergesti teeninduskotti või seljakotti, muutes selle ideaalseks välitöödeks. Integreeritud 1500 mAh liitiumioonaku võimaldab kuni 4 tundi katkematut tööd ühe laadimisega, ning toide USB-C pordi kaudu (5 V / 1 A) võimaldab seadme mugavat laadimist peaaegu igal pool. See mitmekülgne tööriist on mõeldud teenindustehnikutele, elektroonikatehnikutele, inseneridele ja professionaalidele, kes tegelevad elektrooniliste vooluringide projekteerimise, diagnostika ja testimisega.

Komplektis

• DS215H osilloskoop
• osilloskoobi proovil
• katsejuhe krokodillklippidega
• USB-C kaabel
• BNC adapter
• kasutusjuhend
