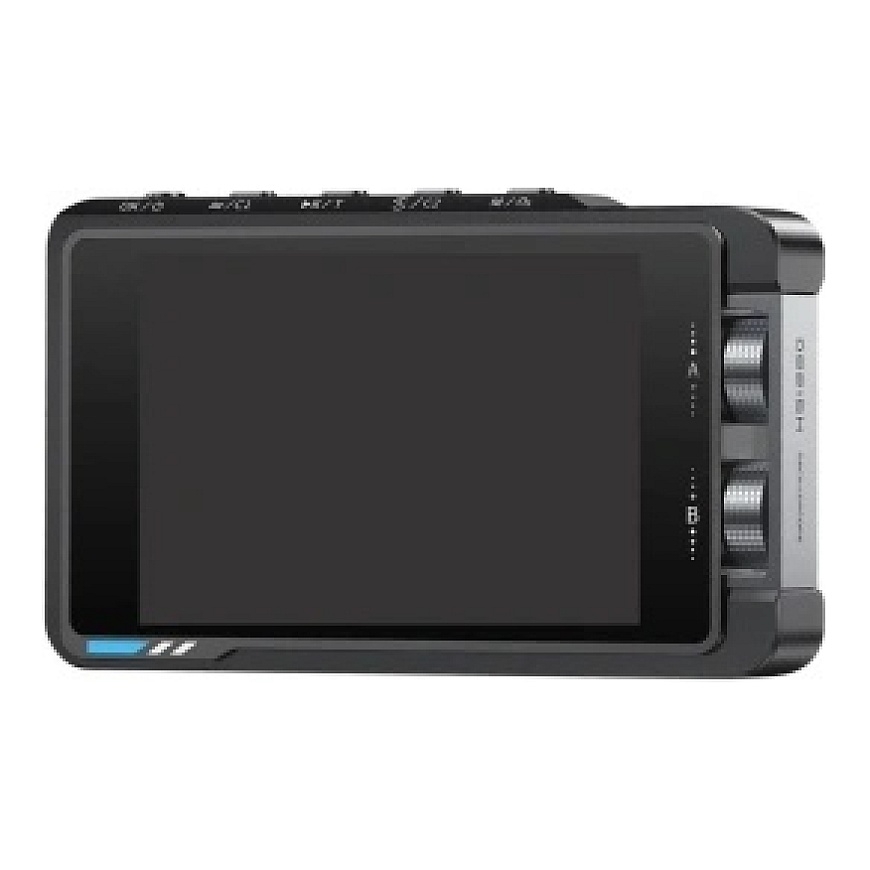

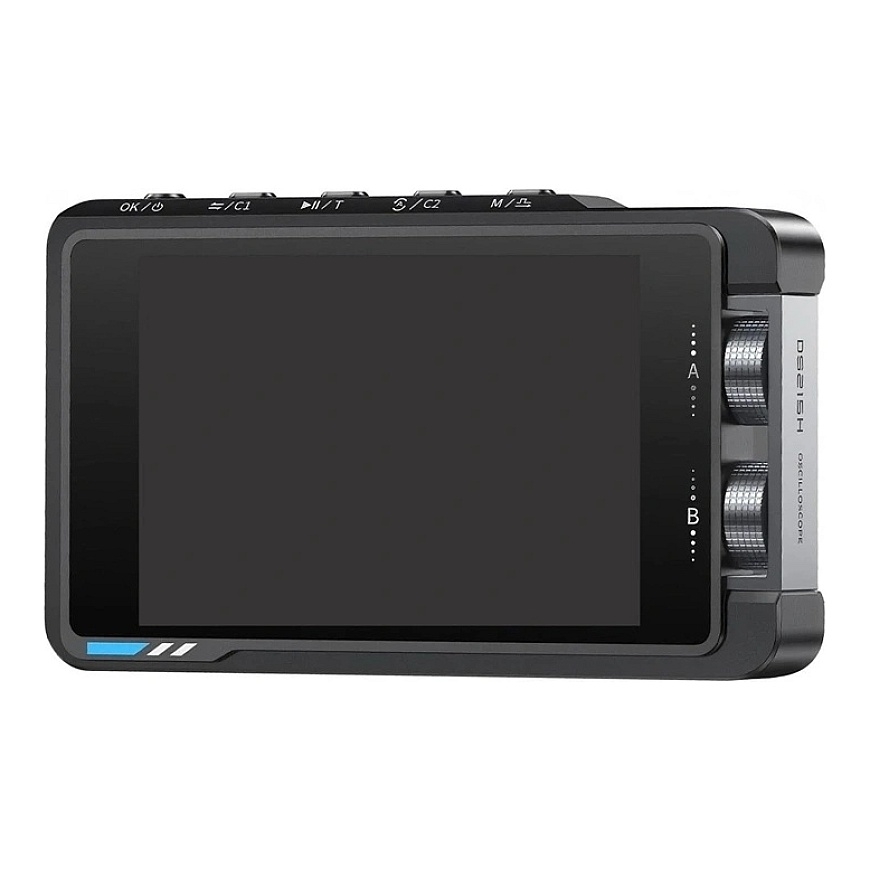

FNIRSI DS215H Oskilloskooppi

Elektroniikan kanssa työskentely vaatii laitteita, jotka pystyvät selviytymään jopa vaativimmista tehtävistä. FNIRSI DS215H yhdistää kaksoiskanavaisen digitaalisen oskilloskoopin, jonka kaistanleveys on 50 MHz, ja funktiogeneraattorin kompaktiin muotoon, jolloin voit sekä analysoida että tuottaa signaaleja ilman tarvetta useille erillisille laitteille. Korkea mittaustarkkuus, intuitiivinen käyttö ja selkeä IPS-näyttö tekevät siitä erinomaisen valinnan laitteiden huoltoon, tutkimus- ja tuotekehitykseen, testaukseen ja diagnosointiin työpajassa ja kentällä.

Korkea mittaustarkkuus ja nopea näytteenotto

Oskilloskooppi hyödyntää modernia arkkitehtuuria, joka perustuu FPGA-, MCU- ja ADC-piireihin, varmistaen korkean suorituskyvyn ja toiminnan vakauden. Analoginen kaistanleveys on 50 MHz ja reaaliaikainen näytteenotto jopa 250 MSa/s mahdollistaa tarkan signaalianalyysin laajalla sovellusalueella. Sen korkean mittaustarkkuuden ansiosta laite mahdollistaa aaltomuotojen tarkka havainnointi ja lyhytkestoisten signaalimuutosten havaitseminen.

Funktiogeneraattori laajoilla konfigurointimahdollisuuksilla

FNIRSI DS215H on varustettu funktiogeneraattorilla, joka tukee 13:ta aaltomuotoa, mikä laajentaa huomattavasti laitteen toimintoja elektronisten piirien testauksen ja suunnittelun aikana. Taajuusalue on 0-50 kHz, jonka voi säätää 1 Hz välein, mahdollistaen signaalin parametrien hyvin tarkan säätämisen tiettyyn sovellukseen. Voit vapaasti säätää taajuutta, amplitudia ja työsyklia, mikä tekee generaattorista soveltuvan niin yksinkertaisiin testeihin kuin monimutkaisempaan laboratoriotyöhön.

Mukava käyttö

3,5 tuuman värillinen IPS-näyttö, jonka resoluutio on 480 × 320 pikseliä, tarjoaa selkeän näkymän aaltomuodoista ja helposti luettavan käyttöliittymän. Intuitiivinen ohjaus säätönupilla ja painikkeilla mahdollistaa asetusten nopean vaihtamisen ja kontekstisensitiivisiin valikkoihin pääsyn ilman tarpeettomia vaihtoehtojen etsintä. Lisämukavuus on mahdollisuus ottaa näyttökuvia ja tarkastella niitä myöhemmin, mikä helpottaa tulosten analysointia ja mittaustulosten dokumentointia.

Turvallinen käyttö jopa korkeissa jänniteissä

Laite on suunniteltu turvalliseen käyttöön vaativissa olosuhteissa. Se tukee huippusyöttöjännitteitä jopa ±400 V ja on varustettu korkeajänniteasuilla, jotka parantavat turvallisuutta mittausten aikana. Vaihtoehto valita mittapään vahvuus 1X tai 10X mahdollistaa konfiguroinnin säätämisen suoritetun mittauksen luonteen mukaan. Laite täyttää GB/T 15289-2013 standardin vaatimukset, mikä vahvistaa sen vaatimustenmukaisuuden voimassa oleville turvallisuusstandardeille.

Valmis työskentelemään missä tahansa

Sen kompakti ja kevyt muotoilu tarkoittaa, että FNIRSI DS215H mahtuu helposti huoltotaskuun tai reppuun, jolloin se sopii erinomaisesti kenttätyöhön. Sisäänrakennettu 1500 mAh litiumioniakku tarjoaa jopa 4 tuntia jatkuvaa toimintaa yhdellä latauksella, ja virransyöttö USB-C-portin (5 V / 1 A) kautta mahdollistaa laitteen mukautuvan lataamisen lähes missä tahansa. Tämä monipuolinen työkalu on suunniteltu huoltoteknikoille, elektroniikkateknikoille, insinööreille ja ammattilaisille, jotka ovat mukana elektronisten piirien suunnittelussa, diagnosoinnissa ja testauksessa.

Setissä mukana

• DS215H oskilloskooppi
• oskilloskooppipiiri
• testijohto alligaattori-kiinnityksillä
• USB-C kaapeli
• BNC-adapteri
• käyttöopas
