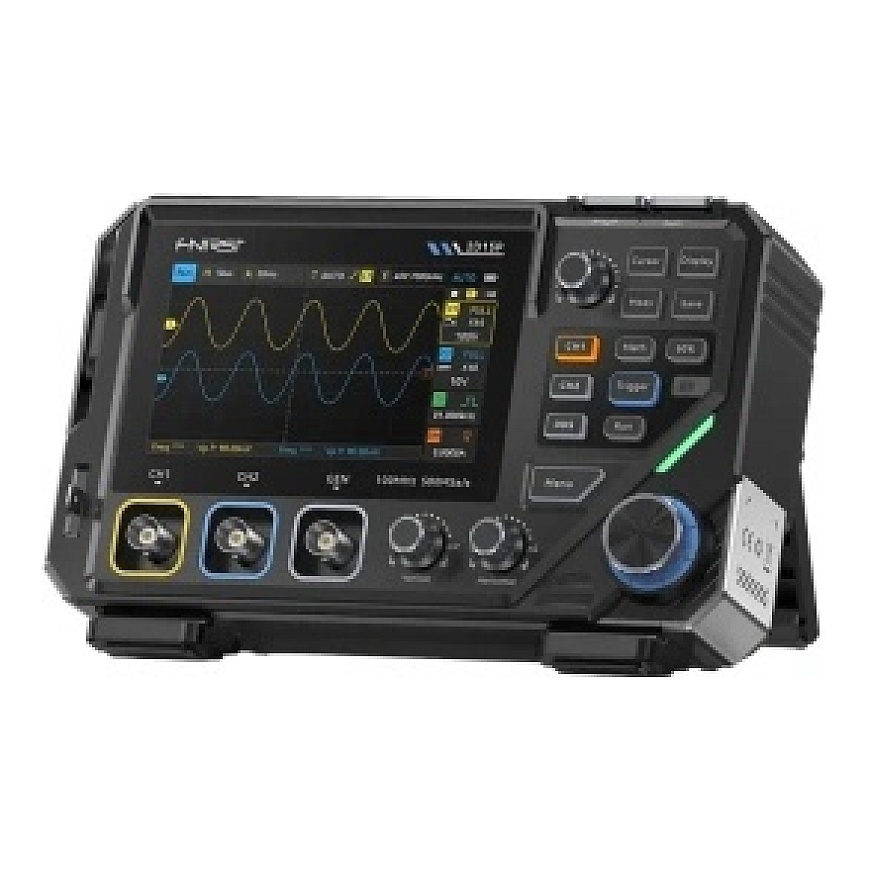

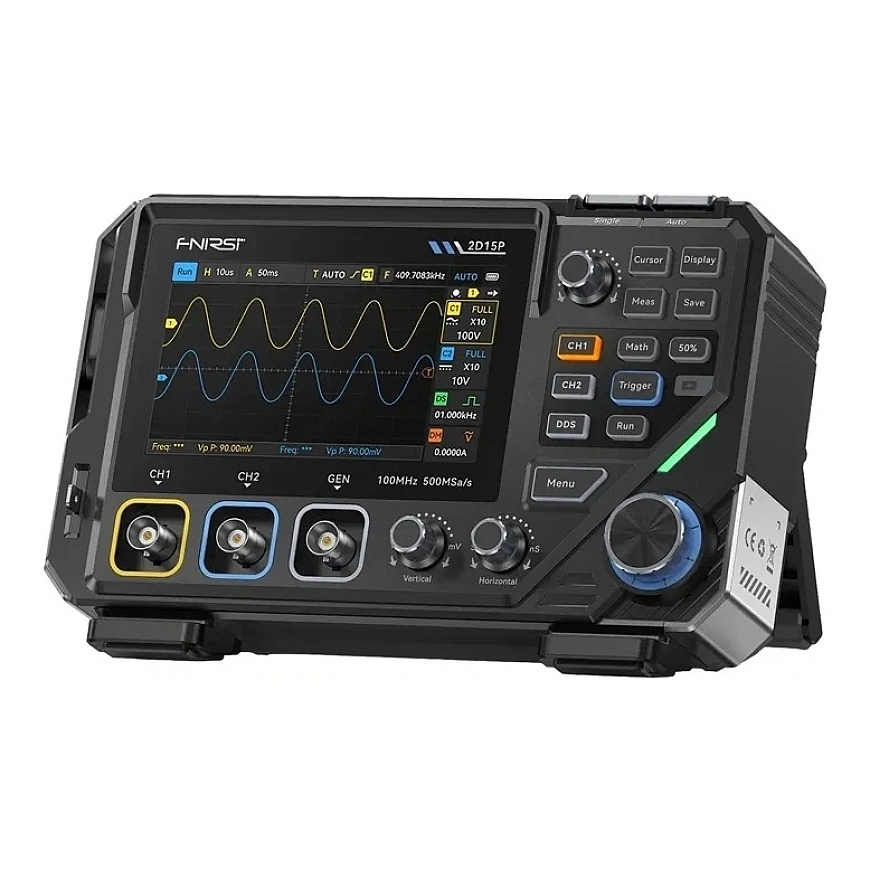

Осциллограф FNIRSI 2D15P

Осциллограф FNIRSI 2D15P

Точные измерения, удобный анализ сигналов и обширные диагностические возможности не обязательно требуют использования нескольких отдельных устройств. FNIRSI 2D15P объединяет функции двухканального осциллографа, True RMS мультиметра и генератора сигналов, предлагая всестороннюю поддержку для сервисного, лабораторного и дизайнерского работы. Интуитивно понятное управление, быстрая обработка данных и четкий сенсорный экран обеспечивают плавное и комфортное выполнение каждого теста. Все устройство размещено в легком, портативном дизайне, оснащенном высокоемким аккумулятором, что делает его идеальным для использования как на рабочем месте, так и в полевых условиях.

Продвинутый анализ сигналов

Устройство функционирует как двухканальный осциллограф с полосой пропускания 100 МГц при работе в одном канале и 50 МГц при использовании обоих каналов одновременно. Скорость выборки 500 Мса/с позволяет точно захватывать даже быстро меняющиеся сигналы. Доступны три глубины памяти (10 К, 100 К и 1 М выборок), что позволяет настроить накопление данных в зависимости от природы выполняемых измерений. Впечатляющая скорость захвата формы волны, достигающая примерно 1200 кадров в секунду, увеличивает вероятность обнаружения короткосрочных нарушений и нестабильностей. Кроме того, предел полосы пропускания 20 МГц эффективно снижает шум, что облегчает анализ пульсаций и позволяет выполнять точные измерения.

Обширные диагностические функции

Модель оснащена 4.3-дюймовым сенсорным экраном IPS, который работает в сочетании с физическими кнопками, обеспечивая удобное управление в различных рабочих условиях. Отображение форм волн с использованием 128 уровней серого и визуализации цветовой температуры облегчает наблюдение за стабильностью сигнала и его изменениями во времени. Функция бесконечной устойчивости позволяет накладывать последовательные формы волн, а режим XY упрощает анализ фазовых соотношений между сигналами. Устройство выполняет математические операции в реальном времени, такие как сложение, вычитание, умножение или деление сигналов. Анализ дополнительно поддерживается измерительными курсорами, 13 автоматическими измерениями параметров и режимами триггера Auto, Normal и Single, что позволяет легко адаптировать метод записи к тестируемому сигналу.

Три устройства в одном

FNIRSI 2D15P оснащен встроенным DDS генератором сигналов с частотой до 10 МГц, способным генерировать 11 общих форм волн с настраиваемой амплитудой и коэффициентом заполнения. Это делает устройство идеальным для тестирования и отладки электронных схем. Интегрированный True RMS мультиметр с разрешением 19,999 счетов позволяет точно измерять переменное и постоянное напряжение и ток, сопротивление, ёмкость, а также тестирование диодов и непрерывности. Дополнительным диагностическим инструментом является функция Curve View, которая отображает график изменений сигнала в реальном времени, что облегчает наблюдение и анализ.

Готов к использованию в любых условиях

Его высокая скорость работы обеспечивается современной архитектурой на основе чипов FPGA, MCU и ADC, обеспечивая эффективную обработку сигналов и стабильную работу устройства. Компактный корпус примерно на 30% легче предыдущих моделей, что делает его более удобным для транспортировки и использования. Встроенный аккумулятор на 5000 мАч обеспечивает продолжительное время работы, а универсальный разъем USB-C позволяет быстро и удобно заряжать устройство. Устройство также позволяет записывать формы волн и экспортировать данные для последующего анализа, что делает его идеальным как для быстрых измерений, так и для более сложных диагностических задач.

В комплекте

• осциллограф 2D15P
• щуп P6100 x2
• щуп мультиметра
• щуп с крокодилом
• USB кабель для передачи данных
• инструкция пользователя
