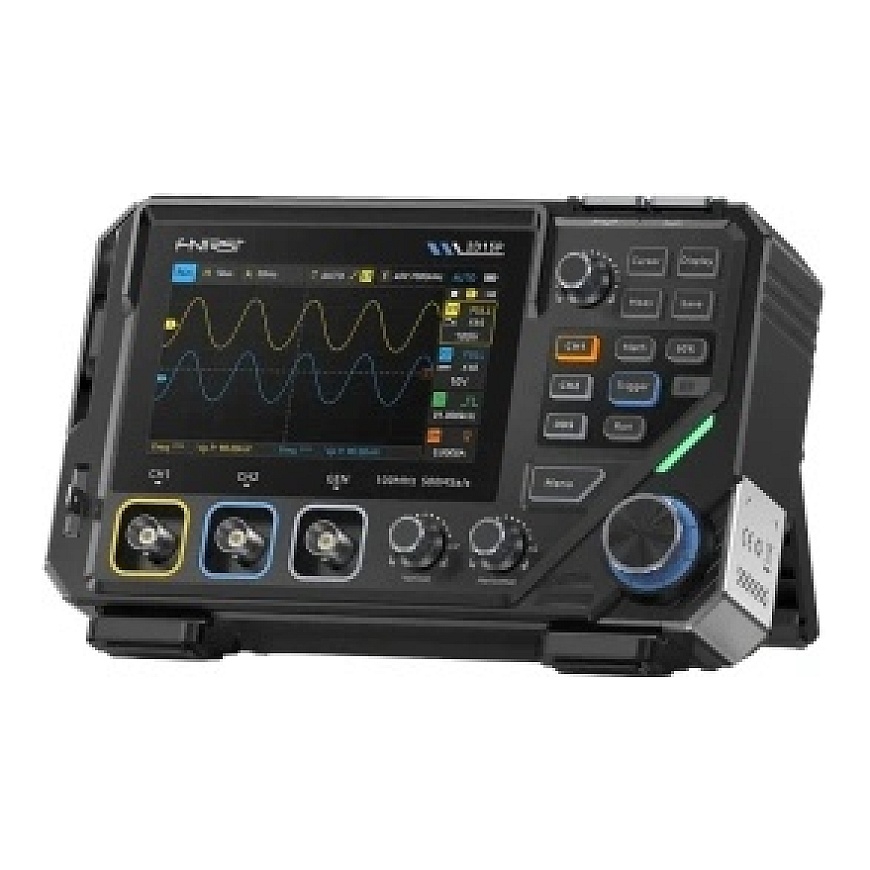

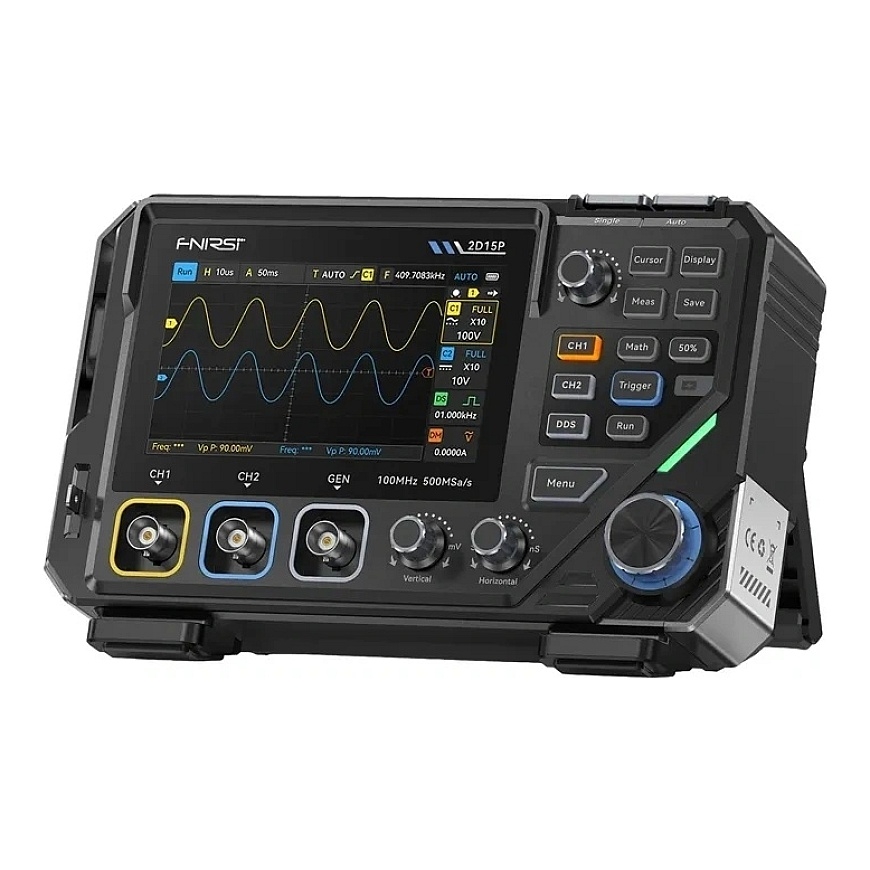

FNIRSI 2D15P Oskeemari

FNIRSI 2D15P Osiloskooppi

Tarkat mittaukset, kätevä signaalianalyysi ja laajat diagnostiikkatoiminnot eivät välttämättä vaadi useiden erillisten laitteiden käyttöä. FNIRSI 2D15P yhdistää kaksikanavaisen osiloskoopin, True RMS -monimittarin ja signaaligeneraattorin toiminnot, tarjoten kattavaa tukea huolto-, laboratorio- ja suunnittelutyöhön. Intuitiivinen käyttö, nopea tiedonkäsittely ja selkeä kosketusnäyttö varmistavat, että jokainen testi sujuu sujuvasti ja mukavasti. Koko yksikkö on suunniteltu kevyeksi ja kannettavaksi, ja siinä on suuri kapasiteetti akku, mikä tekee siitä ihanteellisen käytettäväksi sekä työpisteellä että kentällä.

Edistynyt signaalianalyysi

Laite toimii kaksikanavaisena osiloskoopina, jonka kaistanleveys on 100 MHz, kun käytetään yhtä kanavaa ja 50 MHz, kun käytetään molempia kanavia samanaikaisesti. Näytteenottotaajuus 500 MSa/s mahdollistaa jopa nopeasti muuttuvien signaalien tarkan tallentamisen. Kolme muistisyvyyttä on saatavilla (10 K, 100 K ja 1 M näytettä), mikä antaa mahdollisuuden räätälöidä tietojen hankinta mittausten luonteen mukaan. Vaikuttava aaltoaallon tallennusnopeus, joka saavuttaa noin 1,200 kehystä sekunnissa, lisää mahdollisuuksia havaita lyhytkestoisia häiriöitä ja epäsäännöllisyyksiä. Lisäksi 20 MHz:n kaistanleveyden raja vähentää tehokkaasti melua, mikä helpottaa pulssianalyysiä ja mahdollistaa tarkat mittaukset.

Laajat diagnostiikkatoiminnot

Mallissa on 4,3 tuuman IPS-kosketusnäyttö, joka toimii yhdessä fyysisten painikkeiden kanssa varmistaen kätevän käytön erilaisissa työolosuhteissa. Aaltokuvien näyttäminen 128 eri harmaasävy- ja värilämpötilatasolla helpottaa signaalin vakauden ja sen vaihtelun havainnointia ajan myötä. Äärettömän pysyvyyden ominaisuus mahdollistaa peräkkäisten aaltojensa päällekkäin asettamisen, kun taas XY-tila helpottaa signaalien vaihe-suhteiden analysointia. Laite suorittaa reaaliaikaisia matemaattisia operaatioita, kuten signaalien yhteenlaskua, vähentämistä, kertomista tai jakamista. Analyysiä tukevat lisäksi mittauskurssit, 13 automaattista parametrimittausta sekä Auto-, Normaal- ja Yksittäistaktiikkatilat, jotka mahdollistavat tallennusmenetelmän helpon sovittamisen testattavaan signaaliin.

Kolme laitetta yhdessä

FNIRSI 2D15P:ssä on sisäänrakennettu DDS-signaaligeneraattori, jonka taajuus on jopa 10 MHz, ja joka pystyy luomaan 11 yleistä aaltomuotoa säädettävällä amplitudilla ja työsyklillä. Tämä tekee laitteesta ihanteellisen elektroniikkapiirien testaamiseen ja vianetsintään. Integroitu True RMS -monimittari, jonka tarkkuus on 19 999 laskentaa, mahdollistaa AC- ja DC-jännitteen ja -virran, resistanssin, kapasitanssin sekä diodi- ja jatkuvuustestauksen tarkat mittaukset. Lisädianostiikkatyökalu on Curve View -ominaisuus, joka näyttää reaaliaikaisen kaavion signaalin muutoksista helpottaen havainnointia ja analyysiä.

Valmis käytettäväksi kaikissa olosuhteissa

Sen korkea käyttönopeus mahdollistuu modernin arkkitehtuurin ansiosta, joka perustuu FPGA-, MCU- ja ADC-siruille, mikä takaa tehokkaan signaalinkäsittelyn ja vakaan laitteen toiminnan. Kompakti kotelo on noin 30% kevyempi kuin aiemmat mallit, mikä tekee siitä helpomman kuljettaa ja käyttää. Sisäänrakennettu 5000 mAh: n akku varmistaa pitkän käyttöajan, ja universaali USB-C -liitin mahdollistaa nopean ja kätevän lataamisen. Laite mahdollistaa myös aaltojen tallentamisen ja tietojen vienti myöhempää analyysiä varten, mikä tekee siitä ihanteellisen sekä nopeisiin mittauksiin että edistyneempiin diagnostiikkatehtäviin.

Settiin sisältyy

• 2D15P osiloskooppi
• P6100-anturi x2
• monimittarianturi
• alligaattoriklemmarianturi
• USB-tietosiirtojohto
• Käyttäjän käsikirja
