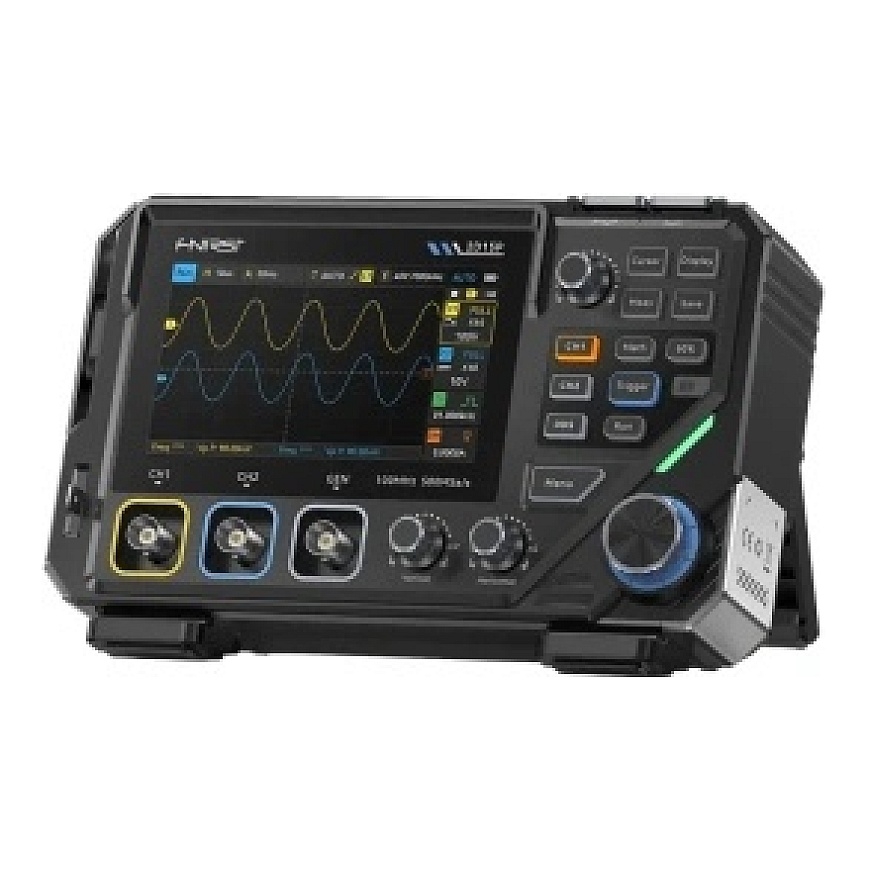

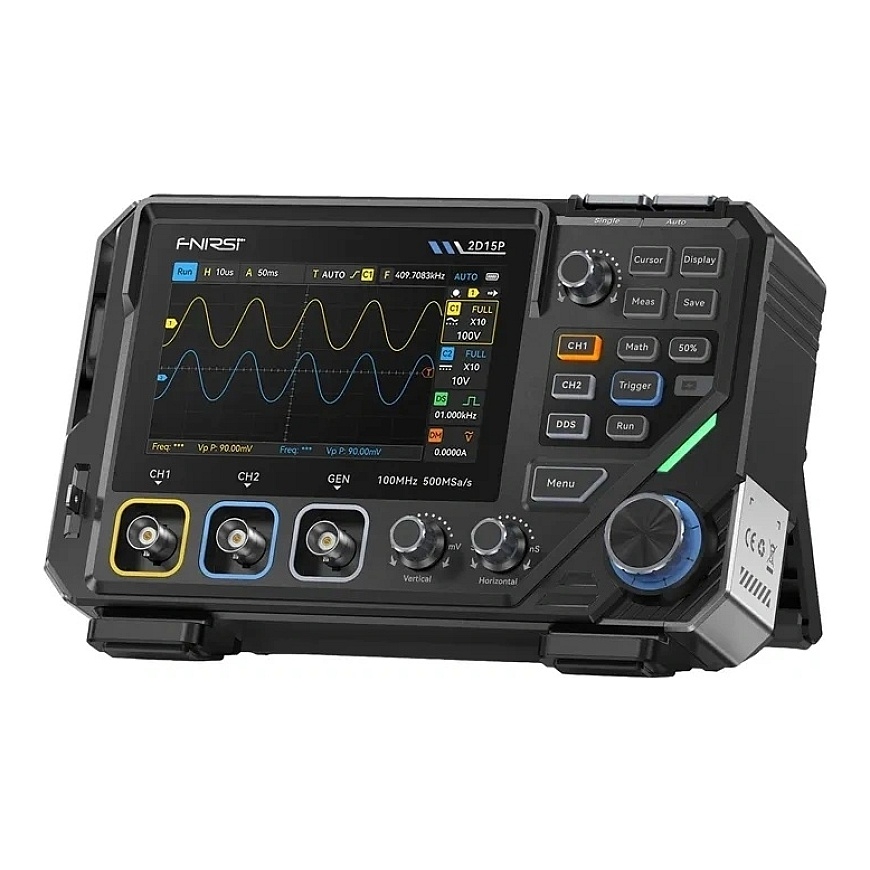

FNIRSI 2D15P Osciloskopas

FNIRSI 2D15P Osciloskopas

Tikslūs matavimai, patogi signalų analizė ir išsami diagnostikos funkcija nebūtinai reikalauja kelių atskirų prietaisų naudojimo. FNIRSI 2D15P sujungia dviejų kanalų osciloskopo, True RMS multimetro ir signalų generatoriaus funkcijas, siūlydamas išsamią paramą paslaugoms, laboratoriniams ir projektavimo darbams. Intuityvus valdymas, greitas duomenų apdorojimas ir aiškus jutiklinis ekranas užtikrina, kad kiekvienas bandymas vyktų sklandžiai ir patogiai. Visa įranga yra lengvame, nešiojamame pakuotėje, aprūpintoje aukštos talpos baterija, todėl ji idealiai tinka naudoti tiek darbo vietoje, tiek lauke.

Pažangi signalų analizė

Įrenginys veikia kaip dviejų kanalų oscilloskopas su 100 MHz juostos pločiu viename kanale ir 50 MHz, naudojant abu kanalus vienu metu. 500 MSa/s mėginių ėmimo dažnis leidžia tiksliai užfiksuoti net greitai kintančius signalus. Yra trys atminties gyliai (10 K, 100 K ir 1 M mėginių), leidžiantys pritaikyti duomenų įsigijimą pagal atliekamus matavimus. Įspūdingas bangosformų užfiksavimo greitis, pasiekiantis apie 1,200 kadrų per sekundę, didina tikimybę aptikti trumpalaikes sutrikimus ir netvarkas. Be to, 20 MHz juostos pločio ribojimas veiksmingai sumažina triukšmą, palengvindamas bangavimų analizę ir leidžiant tiksliai matuoti.

Išsami diagnostikos funkcija

Modelis yra aprūpintas 4,3 colio IPS jutikliniu ekranu, kuris veikia kartu su fiziniais mygtukais, užtikrinant patogų valdymą įvairiomis darbo sąlygomis. Vaizduojant bangos formas naudojant 128 lygių pilkąsias spalvas ir spalvų temperatūros vizualizaciją, lengviau stebėti signalo stabilumą ir jo kintamumą laikui bėgant. Begalinio persistavimo funkcija leidžia perkelti viena kitą bangos formas, o XY režimas palengvina fazių santykių tarp signalų analizę. Įrenginys atlieka realaus laiko matematines operacijas, tokias kaip pridėjimas, atimimas, daugyba ar dalyba signalais. Analizę dar labiau palengvina matavimo žymekliai, 13 automatinio parametrų matavimo ir Auto, Normal, Single sukėlimo režimai, leidžiančius lengvai pritaikyti įrašymo metodą prie tiriamo signalo.

Trys prietaisai viename

FNIRSI 2D15P turi integruotą DDS signalų generatorių, kuriame dažnis siekia 10 MHz, galintį generuoti 11 dažniausiai naudojamų bangos formų su reguliuojama amplitudė ir darbo ciklu. Tai padaro įrenginį idealiu testavimui ir elektroninių grandinių derinimui. Integruotas True RMS multimetras su 19,999 skaitmenų rezoliucija leidžia tiksliai matuoti AC ir DC įtampą ir srovę, varžą, talpą, taip pat diodų ir tęstinumo testavimą. Papildomas diagnostikos įrankis yra Curve View funkcija, kuri rodo realaus laiko signalų pokyčių grafiką, palengvindama stebėjimą ir analizę.

Paruoštas naudoti bet kokiomis sąlygomis

Jo didelis veikimo greitis užtikrinamas modernia architektūra, pagrįsta FPGA, MCU ir ADC lustais, užtikrinant efektyvų signalų apdorojimą ir stabilų įrenginio veikimą. Kompaktinė korpusas yra maždaug 30% lengvesnis nei ankstesni modeliai, todėl jį patogiau transportuoti ir naudoti. Integruota 5000 mAh baterija užtikrina ilgą veikimo laiką, o universali USB-C jungtis leidžia greitai ir patogiai įkrauti. Įrenginys taip pat leidžia įrašyti bangas ir eksportuoti duomenis vėlesnei analizei, todėl jis idealiai tinkamas greitiems matavimams ir sudėtingesnėms diagnostikos užduotims.

Į komplektą įeina

• 2D15P osciloskopas
• P6100 proba x2
• multimetro proba
• aligatorius proba
• USB duomenų perdavimo laidas
• vartotojo vadovas
