FNIRSI 2D15P osciloskops

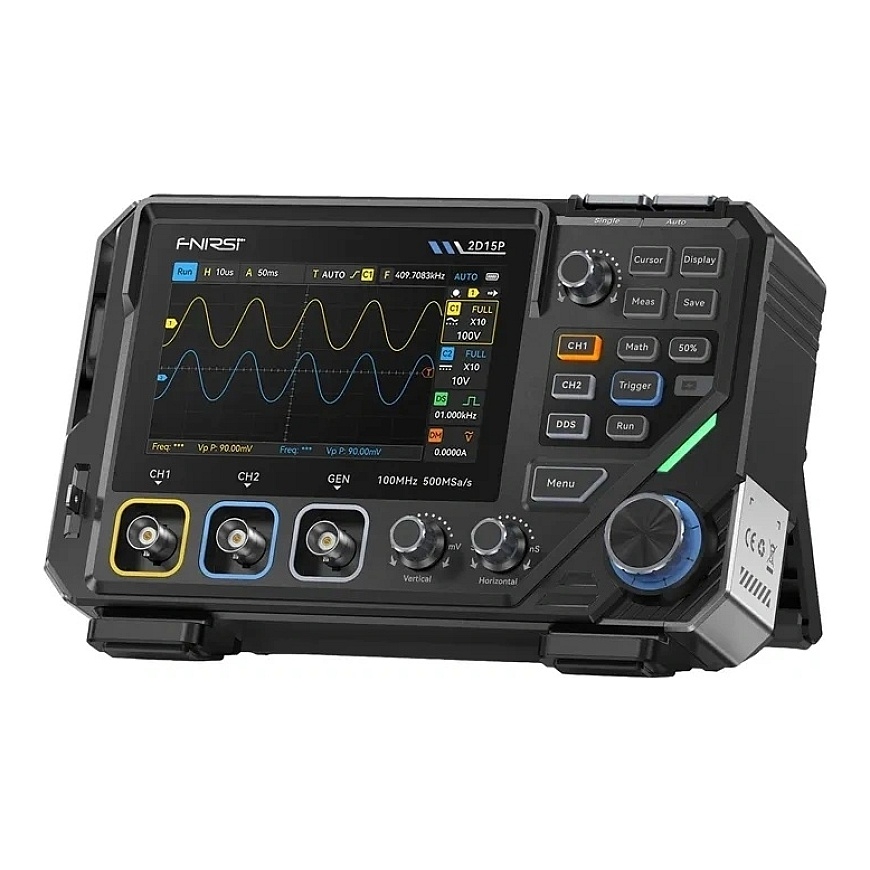

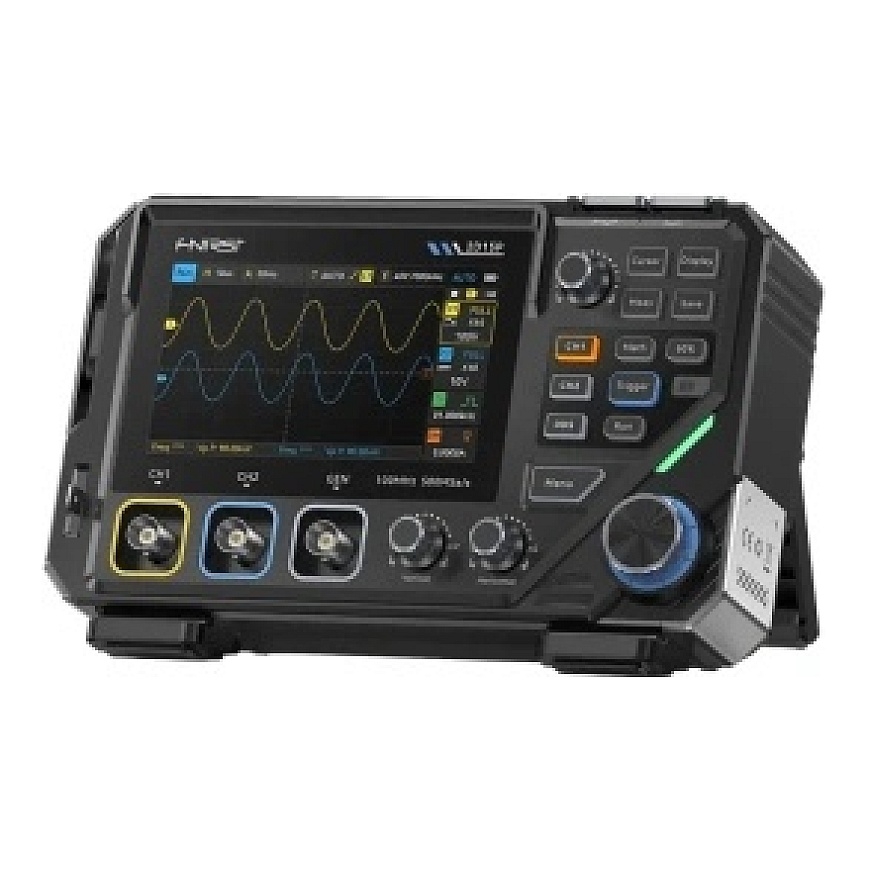

FNIRSI 2D15P Osiloskops

Precīzi mērījumi, ērta signālu analīze un plašas diagnostikas iespējas ne vienmēr prasa vairāku atsevišķu ierīču izmantošanu. FNIRSI 2D15P apvieno divu kanālu osiloskopa, True RMS multimetra un signāla ģeneratora funkcijas, piedāvājot visaptverošu atbalstu apkalpošanā, laboratorijā un projektēšanas darbā. Intuitīva darbība, ātra datu apstrāde un skaidrs skārienekrāns nodrošina, ka katrs tests norit gludi un ērti. Visa vienība ir ievietota vieglā, portatīvā dizainā ar augstas ietilpības akumulatoru, padarot to ideāli piemērotu lietošanai gan darba vietā, gan uz laukuma.

Uzlabota signālu analīze

Ierīce darbojas kā divu kanālu osiloskops ar joslas platumu 100 MHz, strādājot vienā kanālā, un 50 MHz, lietojot abus kanālus vienlaikus. Paraugu ņemšanas ātrums 500 MSa/s ļauj precīzi fiksēt pat strauji mainīgus signālus. Pieejamas trīs atmiņas dziļumi (10 K, 100 K un 1 M paraugu), ļaujot pielāgot datu iegūšanu mērījumu raksturam. Pārsteidzošais viļņu formas fiksēšanas ātrums, kas sasniedz aptuveni 1 200 kadru sekundē, palielina īslaicīgu traucējumu un nelīdzsvarotību atklāšanas iespēju. Turklāt 20 MHz joslas platuma ierobežojums efektīvi samazina troksni, atvieglojot vilnu analīzi un nodrošinot precīzus mērījumus.

Plašas diagnostikas funkcijas

Modelis ir aprīkots ar 4,3 collu IPS skārienekrānu, kas darbojas kopā ar fiziskām pogām, nodrošinot ērtu darbību dažādos darba apstākļos. Viļņu attēlošana, izmantojot 128 pelēktoņu līmeņus un krāsas temperatūras vizualizāciju, atvieglo signāla stabilitātes un tā izmaiņu novērošanu laika gaitā. Bezgalīgā noturības funkcija ļauj pārklāt secīgas viļņu formas, kamēr XY režīms atvieglo fāžu attiecību analīzi starp signāliem. Ierīce veic reāllaika matemātiskās darbības, piemēram, signālu summēšanu, atņemšanu, reizināšanu vai dalīšanu. Analīzi papildina mērījumu kursoru, 13 automātisko parametru mērījumu un Auto, Normal un Single trigeru režīmi, kas ļauj viegli pielāgot ieraksta metodi testējamajam signālam.

Trīs ierīces vienā

FNIRSI 2D15P ir aprīkots ar iebūvētu DDS signāla ģeneratoru ar frekvenci līdz 10 MHz, spējīgu ģenerēt 11 kopīgas viļņu formas ar pielāgojamu amplitūdu un darba ciklu. Tas padara ierīci ideālu elektronisko shēmu testēšanai un atkļūdošanai. Iebūvētais True RMS multimetrs ar izšķirtspēju 19 999 skaitļiem ļauj precīzi mērīt AC un DC spriegumu un strāvu, pretestību, kapacitāti, kā arī diodes un nepārtrauktības testēšanu. Papildu diagnostikas rīks ir Curve View funkcija, kas attēlo reāllaika grafiku signālu izmaiņām, atvieglojot novērošanu un analīzi.

Gatavs lietošanai jebkādos apstākļos

Tā augsto darbības ātrumu nodrošina moderna arhitektūra, kas balstās uz FPGA, MCU un ADC mikroshēmām, nodrošinot efektīvu signālu apstrādi un stabilu ierīces darbību. Kompaktais korpuss ir aptuveni 30% vieglāks nekā iepriekšējie modeļi, padarot to ērtāku transportēšanai un lietošanai. Iebūvētais 5000 mAh akumulators nodrošina ilgu darbības laiku, un universālais USB-C savienotājs ļauj ātri un ērti uzlādēt. Ierīce arī ļauj fiksēt viļņu formas un eksportēt datus turpmākai analīzei, padarot to ideāli piemērotu gan ātriem mērījumiem, gan sarežģītākiem diagnostikas uzdevumiem.

Iekļauts komplektā

• 2D15P osiloskops
• P6100 zonde x2
• multimetra zonde
• alligatora skava
• USB datu pārsūtīšanas kabelis
• lietotāja rokasgrāmata
