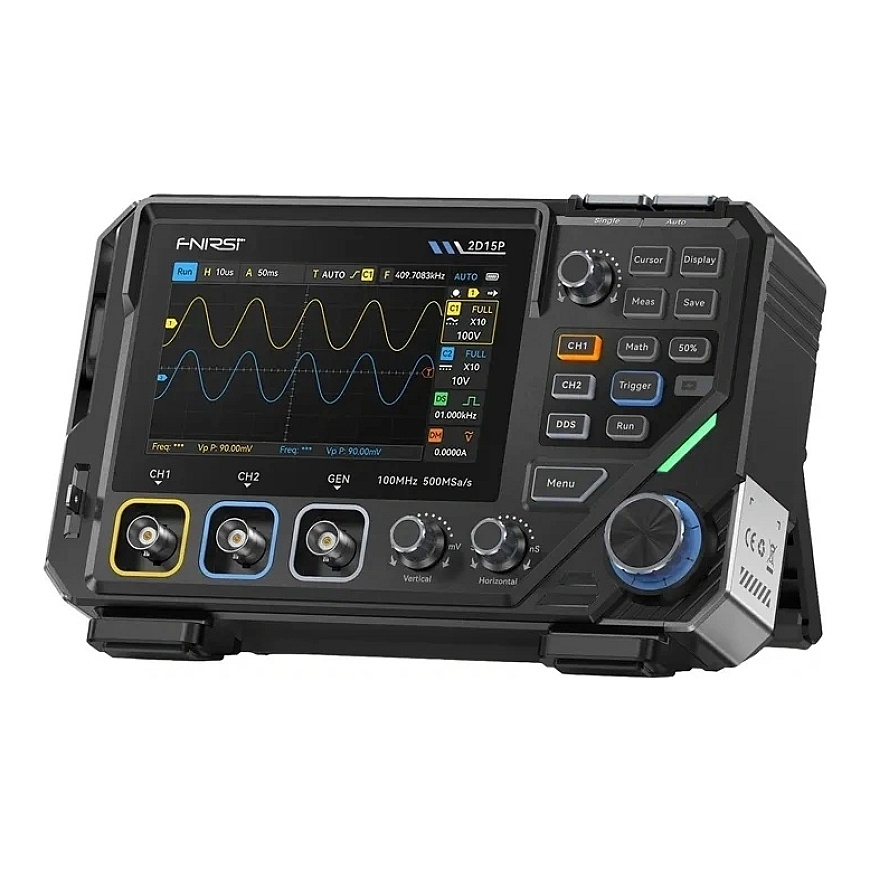

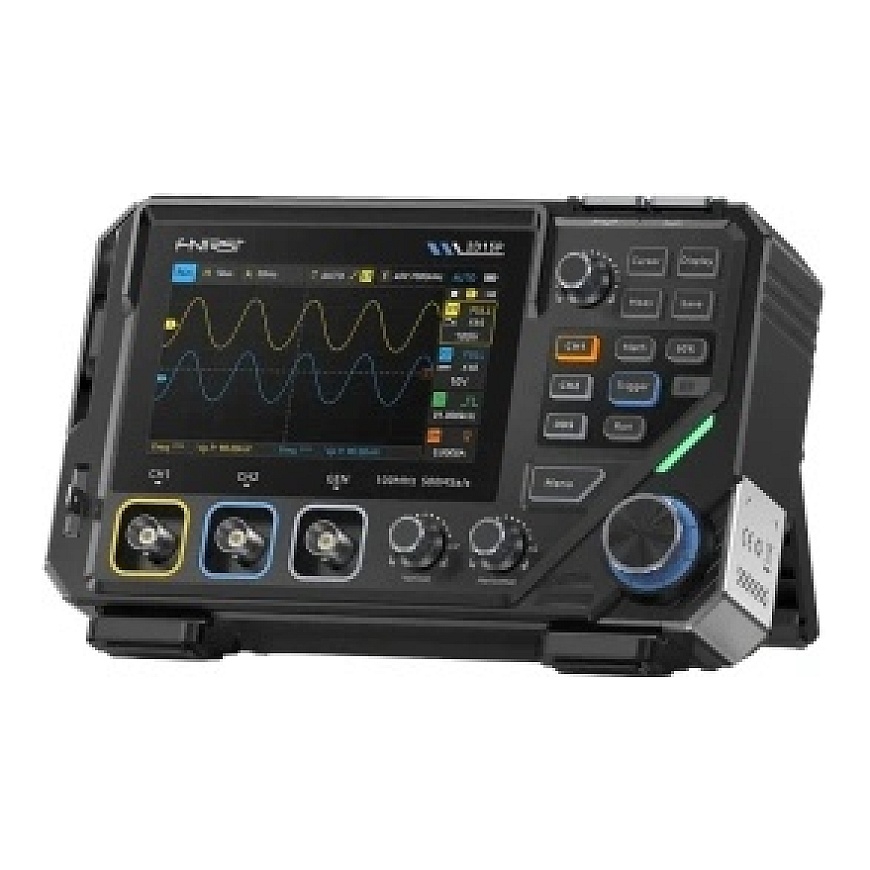

FNIRSI 2D15P Osilloskoop

Täpsed mõõtmised, mugav signaalianalüüs ja ulatuslikud diagnostikavõimalused ei nõua tingimata mitme eraldi seadme kasutamist. FNIRSI 2D15P ühendab kahekanalise osilloskoobi, True RMS multimeri ja signaaligeneraatori funktsioonid, pakkudes terviklikku tuge teeninduseks, laboratoorseks ja projekteerimistööks. Intuitiivne kasutamine, kiire andmete töötlemine ja selge puutetundlik ekraan tagavad, et iga test kulgeb sujuvalt ja mugavalt. Kogu seade on paigutatud kergesse, kaasaskantavasse disaini, mis on varustatud suure mahutavusega akuga, muutes selle ideaalseks kasutamiseks nii töökoha kui ka välioludes.

Edasijõudnud signaalianalüüs

Seade töötab kahekanalise osilloskoobina, mille ribalaius on 100 MHz, kui töötab ühel kanalil, ja 50 MHz, kui kasutatakse kahe kanalit samaaegselt. Näidikumiirus 500 MSa/s võimaldab hoolikalt jäädvustada ka kiiresti muutuvaid signaale. Kolm mälu sügavust (10 K, 100 K ja 1 M proovi) võimaldavad kohandada andmete hankimist mõõtmiste iseloomule. Muljetavaldav lainekujude jäädvustamise kiirus, mis ulatub umbes 1 200 kaadrini sekundis, suurendab tõenäosust tuvastada lühiajalisi häireid ja ebanormaalsusi. Lisaks vähendab 20 MHz ribalaiuse piir noise, hõlbustades lainete analüüsi ja võimaldades täpseid mõõtmisi.

Ulatuslikud diagnostikafunktsioonid

Mudelit on varustatud 4,3-tollise IPS puutetundliku ekraaniga, mis töötab koos füüsiliste nuppudega, tagades mugava kasutamise erinevates töötingimustes. Lainekuju kuvamine 128 halli taseme ja värvitemperatuuri visualiseerimise abil muudab signaali stabiilsuse ja selle varieerumise aja jooksul kergemini jälgitavaks. Lõpmatuse püsivuse funktsioon võimaldab sul üksteise peale kanda järjestikke lainekujusid, samas kui XY-režiim hõlbustab faasi suhete analüüsi signaalide vahel. Seade sooritab reaalajas matemaatilisi operatsioone, nagu signaalide liitmine, lahutamine, korrutamine või jagamine. Analüüsi toetavad lisaks mõõtmise kursorid, 13 automaatset parameetri mõõtmist ning Auto, Normal ja Single vallandumise režiimid, mis võimaldavad sul kergesti kohandada salvestusmeetodit katsetatava signaali jaoks.

Kaks seadet ühes

FNIRSI 2D15P sisaldab sisseehitatud DDS signaaligeneraatorit, mille sagedus ulatub kuni 10 MHz, suudab genereerida 11 tavalist lainekuju, mille erinevat amplituudi ja töötsüklit saab reguleerida. See teeb seadme ideaalseks elektrooniliste ringkondade testimiseks ja silumiseks. Sise True RMS multimeriga, mille lahutusvõime on 19 999 arvestust, saab täpselt mõõta AC ja DC pingeid ja voolu, takistust, kapatsit, samuti dioodide ja pidevuse teste. Täiendav diagnostikavahend on Curve View funktsioon, mis kuvab signaali muutuste reaalajas graafiku, hõlbustades jälgimist ja analüüsi.

Valmis kasutamiseks erinevates tingimustes

Seadme kõrge töökiirus on võimalik kaasaegse arhitektuuri tõttu, mis põhineb FPGA, MCU ja ADC kiipidel, tagades tõhusa signaalitöötluse ja stabiilse seadme toimimise. Kompaktne korpus on ligikaudu 30% kergem kui varasemad mudelid, muutes selle transportimise ja kasutamise mugavamaks. Sisseehitatud 5000 mAh aku tagab pika kasutusaja ning universaalne USB-C ühendus võimaldab kiiret ja mugavat laadimist. Seade võimaldab ka lainekujusid salvestada ja andmeid hilisemaks analüüsiks eksportida, muutes selle ideaalseks nii kiirete mõõtmiste kui ka keerukamate diagnostikate jaoks.

Komplekti kuulub

• 2D15P osilloskoop
• P6100 andur x2
• multimeetri andur
• kaabellipp andur
• USB andmeedastuskaabel
• kasutusjuhend
