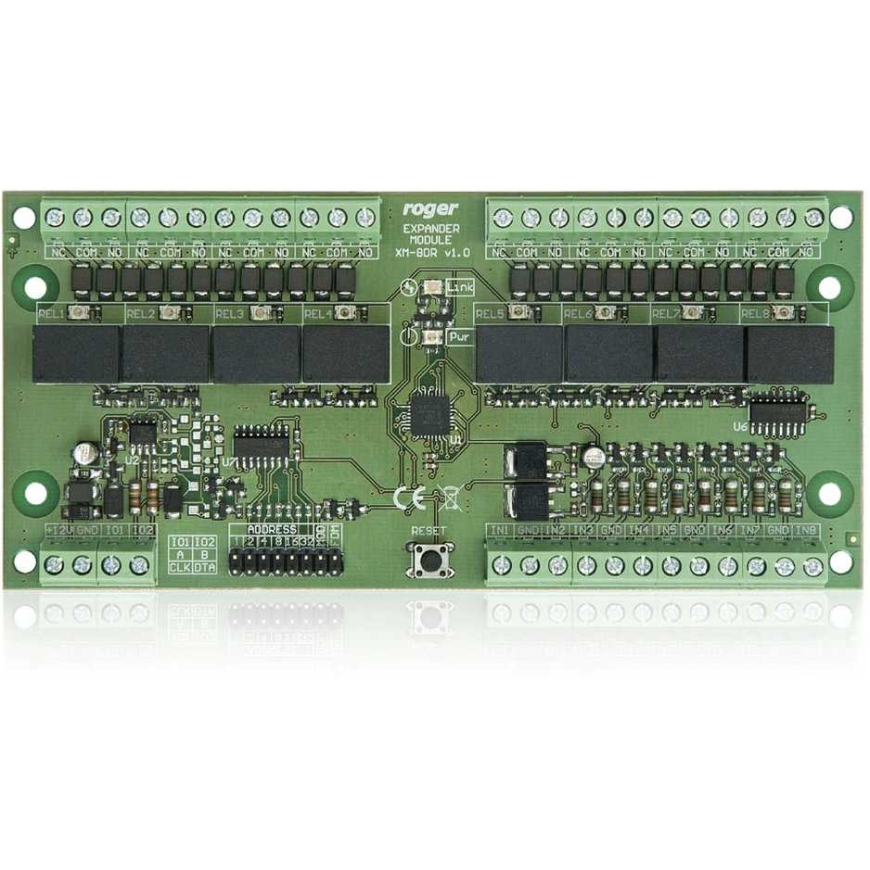

Išplėtėjas Mes/mes ROGER XM-8DR-BRD

PAGRINDINĖS FUNKCIJOS

• Aštuoni NO/NC įėjimai
• Aštuoni reliniai išėjimai su vienu NO/NC kontaktu, 1,5 A / 30 V nuolatinės srovės
• Ryšys RACS CLK/DTA protokolu
• Versija įmontuoto elektroninio modulio pavidalu
• Galimybė dirbti autonominiu režimu kaip relinis modulis

LIKIMAS

XM-8DR-BRD yra įvesties/išvesties išplėtimo modulis, skirtas įrenginiams, suderinamiems su RACS CLK/DTA ryšio protokolu. Įrenginys turi aštuonis NO/NC įėjimus ir aštuonis relinius išėjimus, kurių apkrova yra 1,5 A / 30 V nuolatinės srovės.

TECHNINĖS SPECIFIKACIJOS

• Parametras : Reikšmė
• Maitinimo įtampa : nominali 12 V nuolatinės srovės, leistina 10–15 V nuolatinės srovės
• Srovės suvartojimas : 25 mA plius 40 mA kiekvienai įjungtai relei
• Relės apkrova : 30 V nuolatinė srovė / 1,5 A
• Įvesties linijos : dviejų būsenų NO/NC įvesties linijos, viduje prijungtos prie maitinimo šaltinio teigiamai per 5,6 kΩ rezistorių, perjungimo riba apie 3 V
• Didžiausias atstumas : tarp valdiklio ir XM-8DR modulio: maks. 150 m
• Aplinkos klasė (pagal EN 50131-1) : IV klasė, -25 °C..+60 °C, drėgmė 10–95 % (be kondensacijos)

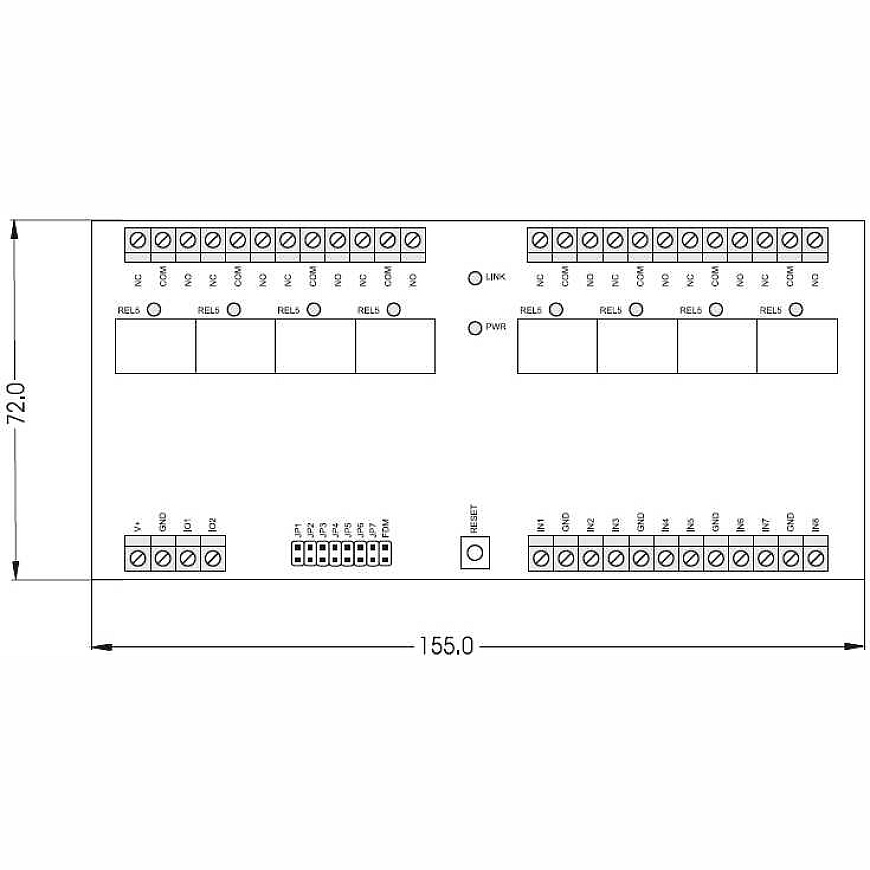

• Matmenys (aukštis x plotis) : 72 x 155 mm
• Svoris : 115 g
• Sertifikatai : CE ženklas
