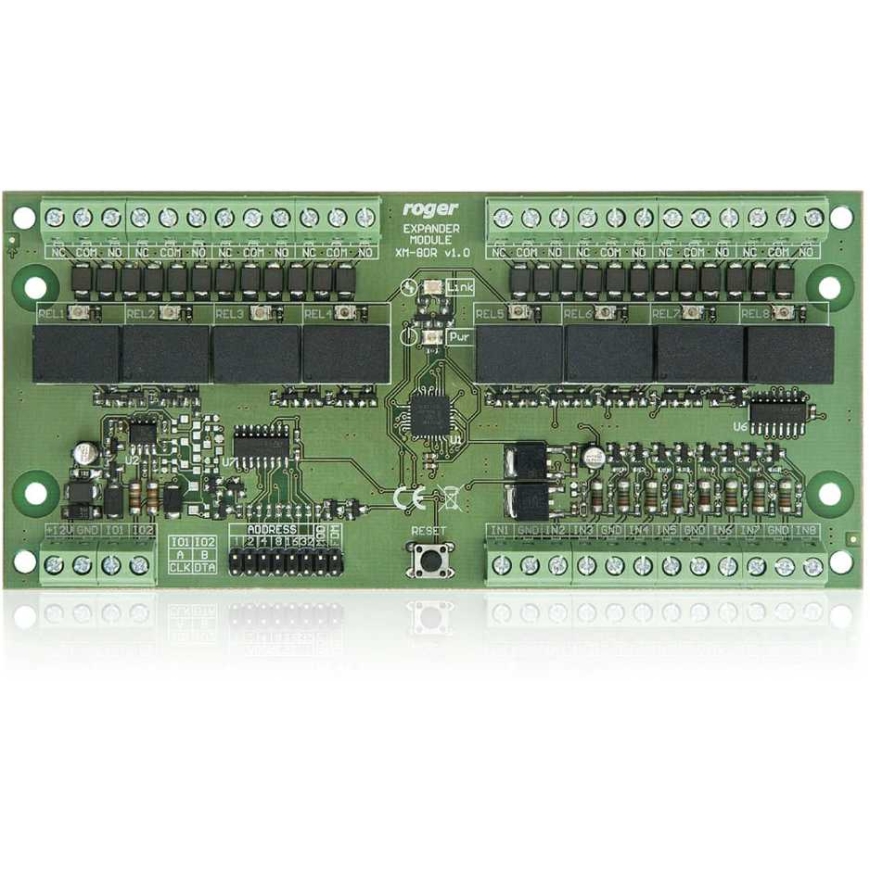

Izplešanās Mes/mes ROGER XM-8DR-BRD

GALVENĀS FUNKCIJAS

• Astoti NO/NC ievadi
• Astoti releju izvadi ar vienu NO/NC kontaktu, 1,5 A / 30 V tiešās strāvas
• Savienojums RACS CLK/DTA protokolā
• Versija iebūvētā elektroniskā moduļa formā
• Iespēja strādāt autonomā režīmā kā releju modulis

LIKUMS

XM-8DR-BRD ir ievades/izvades paplašināšanas modulis, kas paredzēts ierīcēm, kas ir saderīgas ar RACS CLK/DTA komunikācijas protokolu. Ierīcei ir astoņi NO/NC ievadi un astoņi releju izvadi ar slodzi 1,5 A / 30 V tiešās strāvas.

TEHNISKĀS SPECIFIKĀCIJAS

• Parametrs : Vērtība
• Jaudas spriegums : nominālais 12 V tiešās strāvas, pieļaujamais 10–15 V tiešās strāvas
• Strāvas patēriņš : 25 mA plus 40 mA katram ieslēgtajam relejam
• Reles slodze : 30 V tiešā strāva / 1,5 A
• Ievades līnijas : divu stāvokļu NO/NC ievades līnijas, iekšpusē pieslēgtas pie barošanas avota pozitīvi caur 5,6 kΩ rezistoru, pārslēgšanās robeža apmēram 3 V
• Max attālums : starp kontrolieri un XM-8DR moduļa: maks. 150 m
• Vides klase (saskaņā ar EN 50131-1) : IV klase, -25 °C..+60 °C, mitrums 10–95 % (bez kondensācijas)

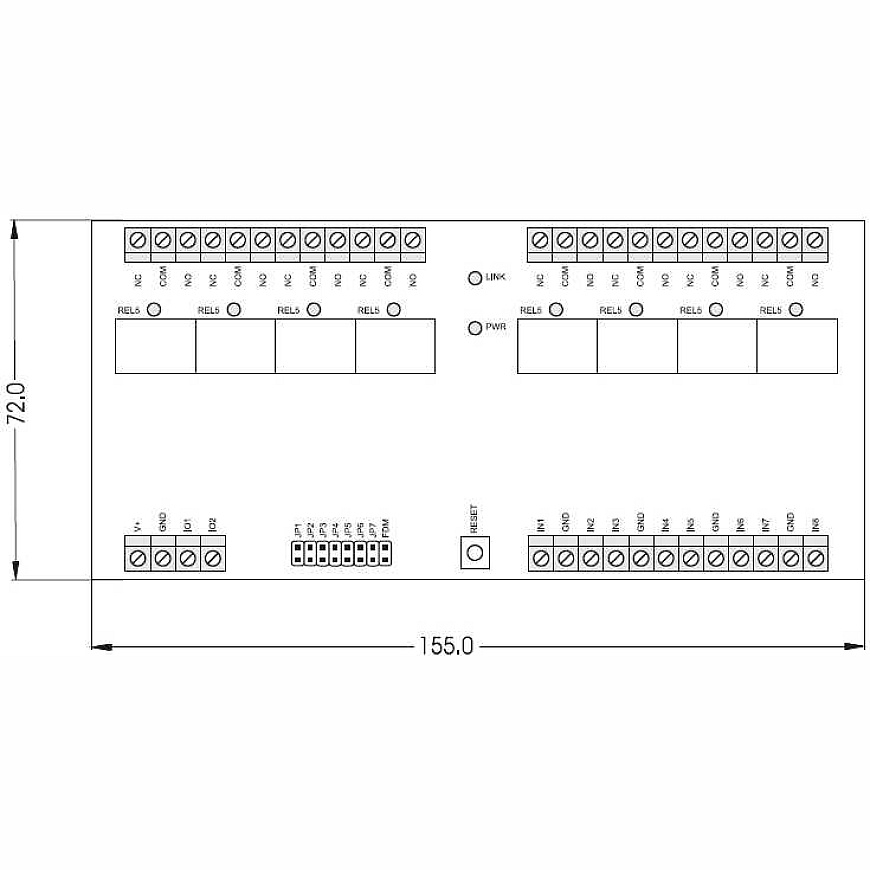

• Izmēri (augstums x platums) : 72 x 155 mm
• Svars : 115 g
• Sertifikāti : CE zīme
