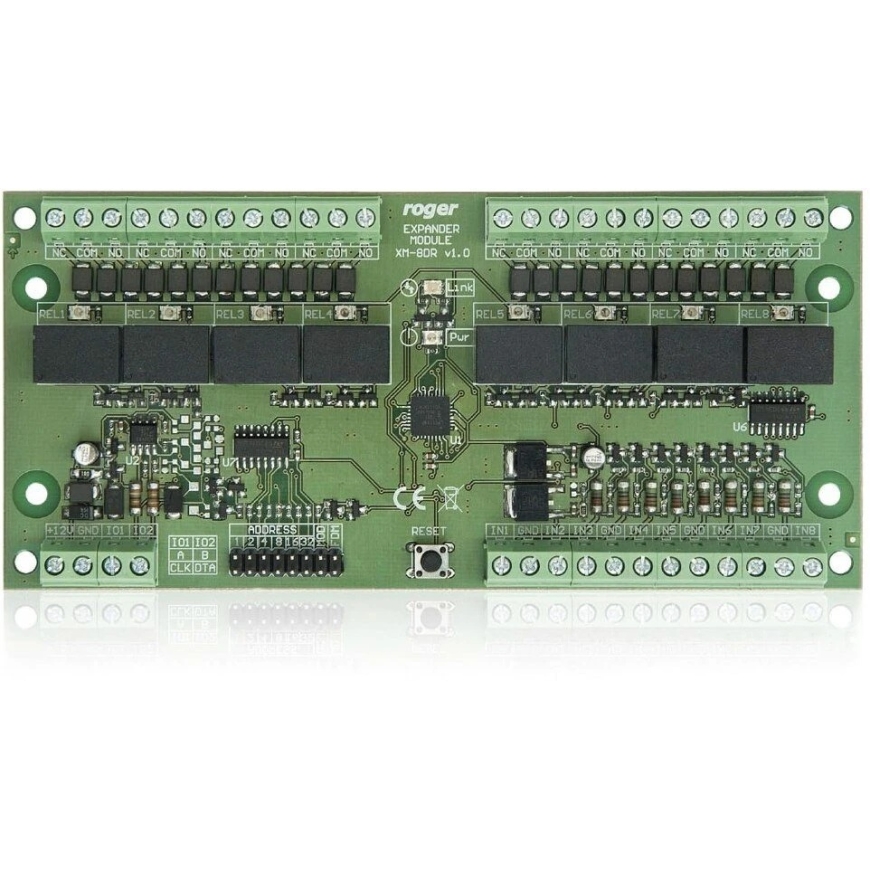

Laajennin Mes/mes ROGER XM-8DR-BRD

PÄÄTOIMINNOT

• Kahdeksan NO/NC-tuloa
• Kahdeksan relelähtöä yhdellä NO/NC-kosketuksella, 1,5 A / 30 V tasavirta
• Yhteys RACS CLK/DTA-protokollalla
• Versio sisäisen elektronisen moduulin muodossa
• Mahdollisuus toimia itsenäisesti relemodulina

KÄYTTÖ

XM-8DR-BRD on tulo/lähtölaajennusmoduuli laitteille, jotka ovat yhteensopivia RACS CLK/DTA-tiedonsiirtoprotokollan kanssa. Laite sisältää kahdeksan NO/NC-tuloa ja kahdeksan relelähtöä, joiden kuormitus on 1,5 A / 30 V tasavirta.

TEKNINEN TIEDOISTA

• Parametri : Arvo
• Virtalähteen jännite : nimellinen 12 V tasavirta, sallittu 10–15 V tasavirta
• Virrankulutus : 25 mA plus 40 mA jokaiselle kytketylle releelle
• Releen kuormitus : 30 V tasavirta / 1,5 A
• Tulojohtimet : kahden tilan NO/NC-tulojohtimet, kytketty virtalähteen positiivisesti 5,6 kΩ vastuksen kautta, kytkentäraja noin 3 V
• Maksimi etäisyys : ohjaimen ja XM-8DR-moduulin välillä: maks. 150 m
• Ympäristöluokka (EN 50131-1 mukaisesti) : Luokka IV, -25 °C..+60 °C, kosteus 10–95 % (ilman kondensoitumista)

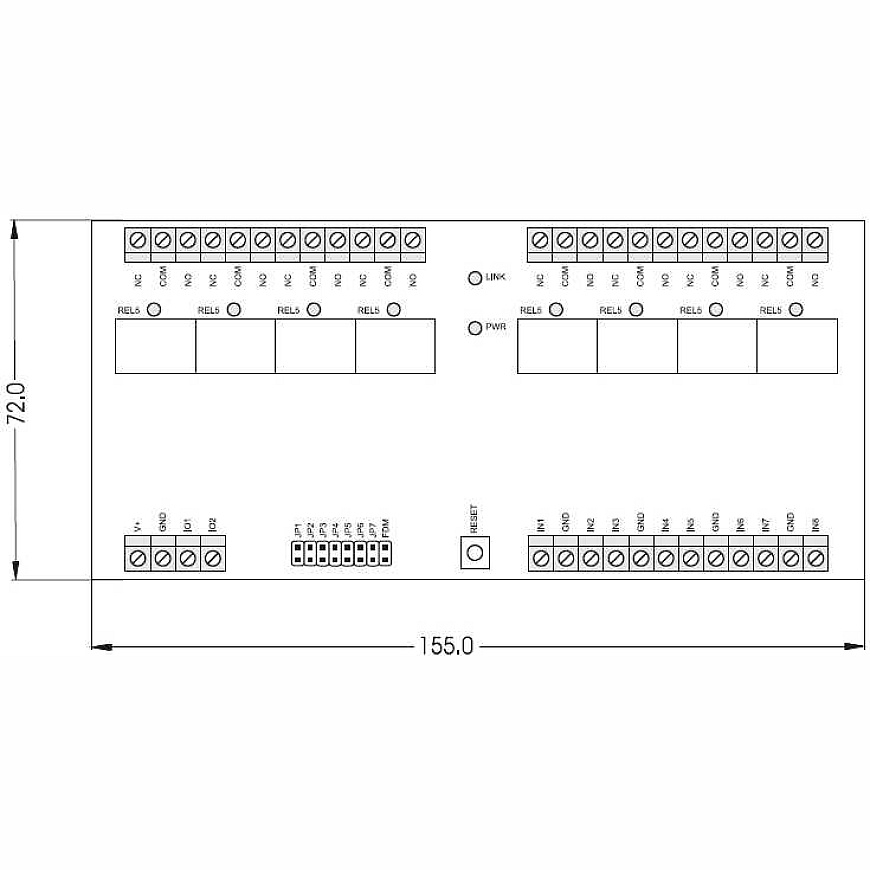

• Mitat (korkeus x leveys) : 72 x 155 mm
• Paino : 115 g
• sertifikaatit : CE-merkki
