Step-Up/Step-Down įtampos reguliatorius S13V30F5, 5V 3A, Pololu 4082

Viskas apie produktą

Mažas step-up/step-down įtampos keitiklio modulis su 5 V išėjimo įtampa ir 3 A srovės galia. Jo įvesties įtampos diapazonas yra nuo 2,8 V iki 22 V. Dėl galimybės konvertuoti tiek aukštesnę, tiek žemesnę įėjimo įtampą, jis yra naudingas tose srityse, kuriose maitinimo įtampa gali labai skirtis, kaip ir naudojant baterijas. Plokštės efektyvumas svyruoja nuo 85% iki 95% ir gali tiekti srovę nuo 2 A iki 4 A, priklausomai nuo įėjimo įtampos. Jame yra atvirkštinio poliškumo apsauga iki 20 V, žemos įtampos blokavimas, išėjimo viršįtampių apsauga ir apsauga nuo viršsrovių. Per aukštos temperatūros išjungimo funkcija taip pat padeda išvengti perkaitimo pažeidimų, o soft-start funkcija riboja įjungimo srovę ir palaipsniui didina išėjimo įtampą paleidimo metu.

Pagrindinės savybės:

• Įėjimo įtampa: nuo 2,8 V iki 22 V
• Išėjimo įtampa: 5 V su 3% tikslumu
• Įprasta maksimali išėjimo srovė: nuo 2 A iki 4 A, priklausomai nuo įėjimo įtampos
• Įprastas efektyvumas: nuo 85% iki 95%, priklausomai nuo įėjimo įtampos ir apkrovos
• Įprasta tuščiosios eigos srovė: nuo 10 mA iki 20 mA be apkrovos, gali būti sumažinta nuo 2 µA iki 10 µA vienam voltui VIN, išjungus plokštę
• Įvesties žemos įtampos blokavimas ir įvesties apsauga nuo viršįtampio
• Minkšto paleidimo funkcija riboja įėjimo srovę ir palaipsniui didina išėjimo įtampą
• Integruota atvirkštinės įtampos apsauga iki 20 V, apsauga nuo viršsrovių ir išjungimas nuo perkaitimo
• Fiksuotas perjungimo dažnis: ~ 500 kHz

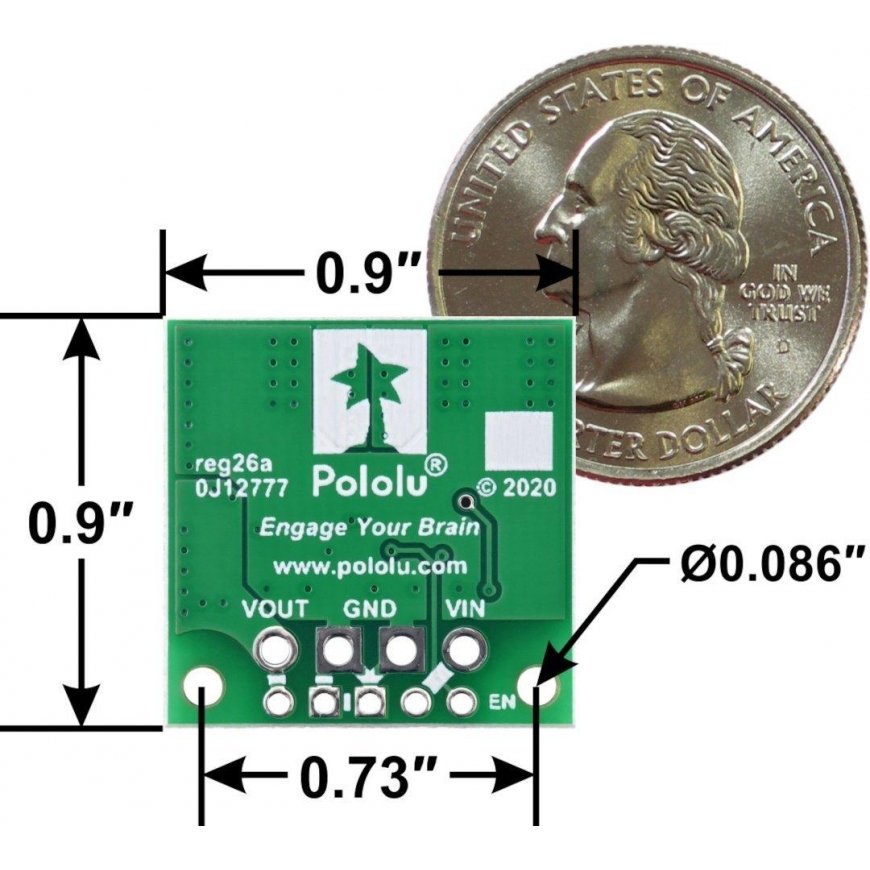

• Kompaktiškas dydis: 22,9 x 22,9 x 9,7 mm
• Dvi tvirtinimo angos: 2,2 mm M2 varžtams

• Įėjimo įtampa: nuo 2,8 V iki 22 V
• Išėjimo įtampa: 5 V
• Nuolatinė išėjimo srovė: tipiška 3 A
• Apsauga nuo atvirkštinės įtampos: taip
• Maksimali ramybės srovė: 100 mA
• Matmenys: 22,9 x 22,9 x 9,7 mm
• Svoris: 3,5 g
