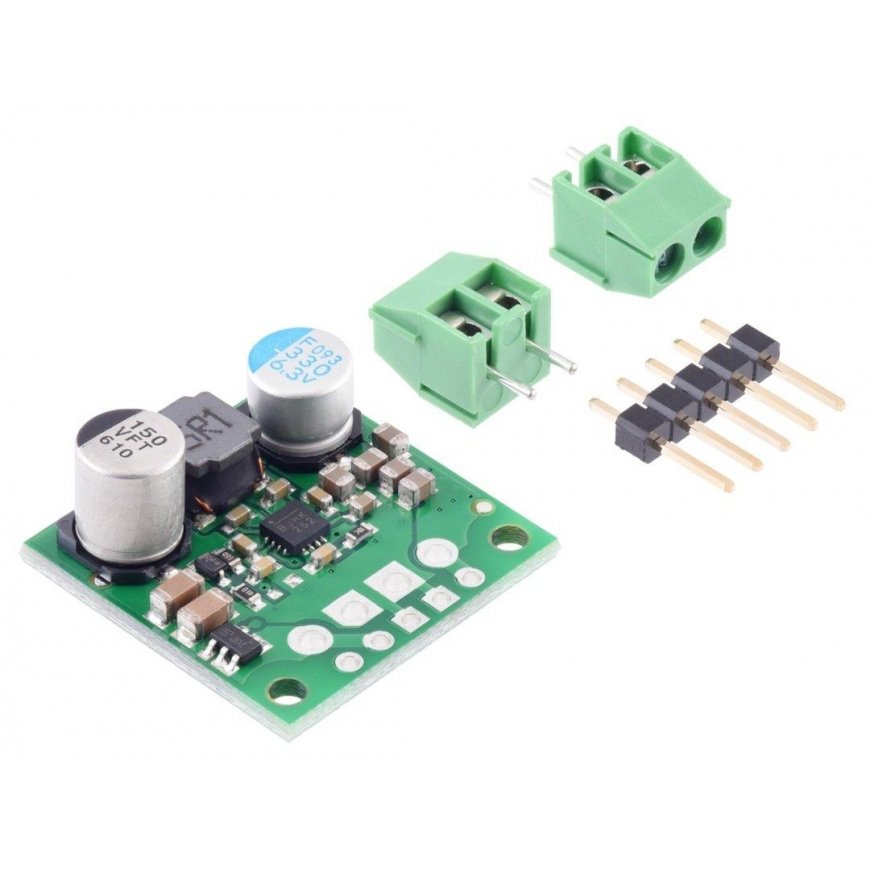

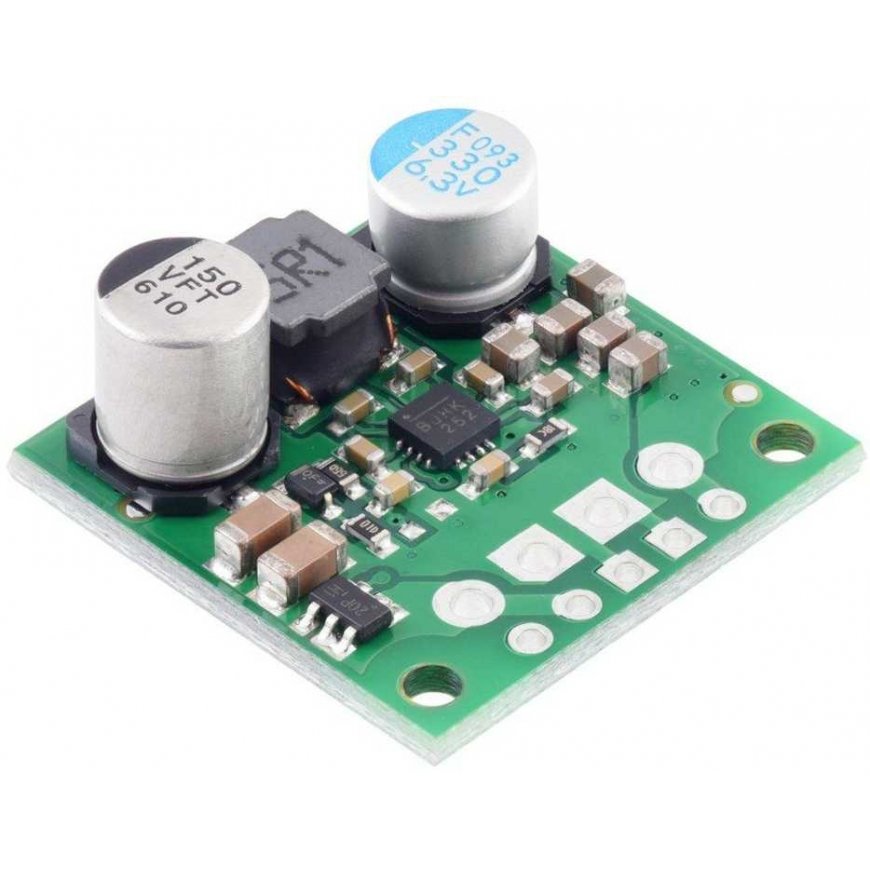

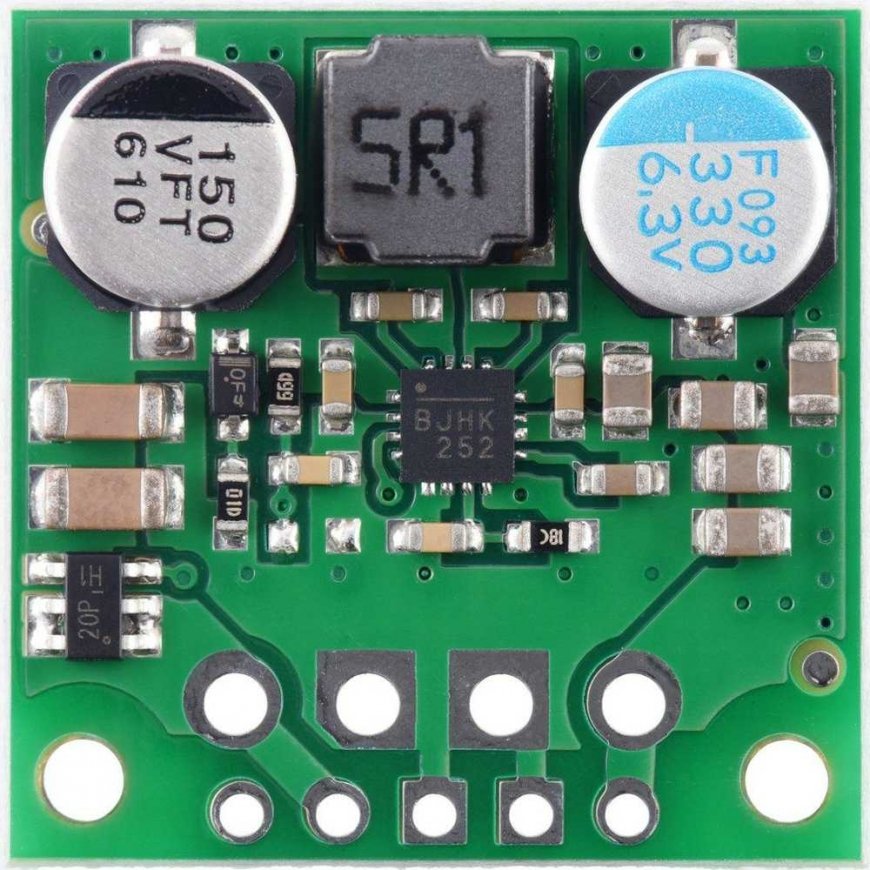

Jännitteensäädin S13V30F5, 5V 3A, Pololu 4082
3687538 AN-19768
5904422347529
Shipping 11-18 w.d
All about the product
Pieni jännitteen ylös/alas-muunninmoduuli, jossa on 5 V:n lähtöjännite ja 3 A:n virtalähtö. Sen tulojännitealue on 2,8 V - 22 V. Sen kyky muuntaa sekä korkeampia että matalampia tulojännitteitä tekee siitä hyödyllisen sovelluksissa, joissa syöttöjännite voi vaihdella suuresti, kuten akkuja käytettäessä. Levyn hyötysuhde vaihtelee 85–95 %:n välillä ja se voi syöttää 2–4 A:n virtaa tulojännitteestä riippuen. Siinä on käänteisen napaisuuden suojaus jopa 20 V:iin asti, alijännitteen lukitus, lähtöjännitesuojaus ja ylivirtasuojaus. Ylilämpötilan sammutustoiminto auttaa myös estämään ylikuumenemisvaurioita, kun taas pehmeäkäynnistystoiminto rajoittaa käynnistysvirtaa ja lisää lähtöjännitettä vähitellen käynnistyksen aikana.
Tärkeimmät ominaisuudet:
- Tulojännite: 2,8 V - 22 V
- Lähtöjännite: 5 V 3 %:n tarkkuudella
- Tyypillinen maksimilähtövirta: 2 A - 4 A, tulojännitteestä riippuen
- Tyypillinen hyötysuhde: 85–95 % tulojännitteestä ja kuormituksesta riippuen
- Normaali tyhjäkäyntivirta: 10 mA - 20 mA ilman kuormaa, voidaan pienentää 2 µA:sta 10 µA:iin volttia kohden VIN, kun piirilevy on sammutettu
- Tulojännitteen alijännitesuoja ja tulojännitteen ylijännitesuoja
- Pehmeäkäynnistystoiminto rajoittaa tulovirtaa ja lisää lähtöjännitettä vähitellen
- Integroitu vastajännitesuoja jopa 20 V:iin asti, ylivirtasuoja ja lämpökatkaisu
- Kiinteä kytkentätaajuus: ~ 500 kHz

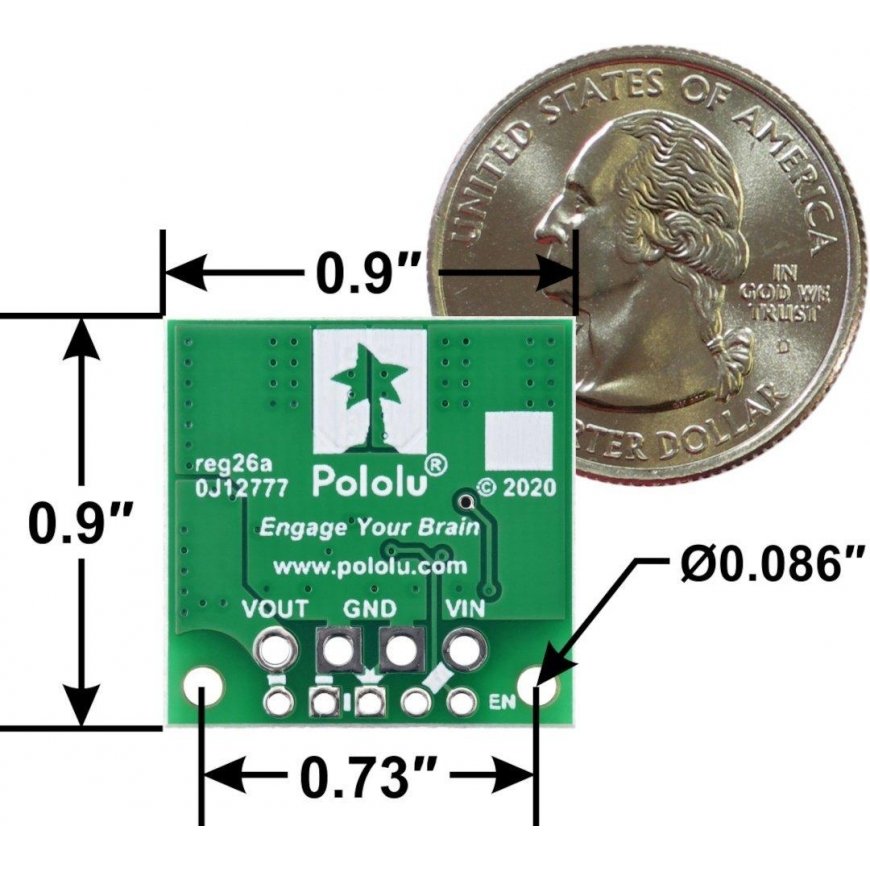

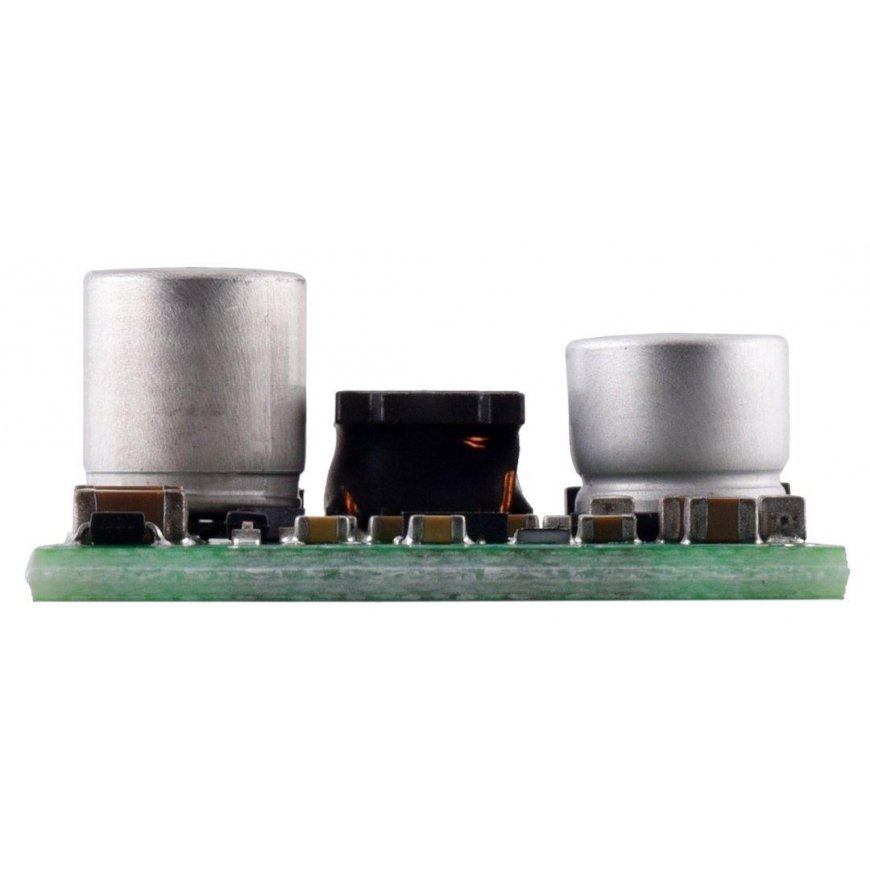

- Kompakti koko: 22,9 x 22,9 x 9,7 mm
- Kaksi kiinnitysreikää: 2,2 mm M2-ruuveille
- Tulojännite: 2,8 V - 22 V
- Lähtöjännite: 5V
- Jatkuva lähtövirta: tyypillisesti 3 A
- Vastajännitesuoja: kyllä
- Suurin lepovirta: 100mA
- Mitat: 22,9 x 22,9 x 9,7 mm
- Paino: 3,5 grammaa
