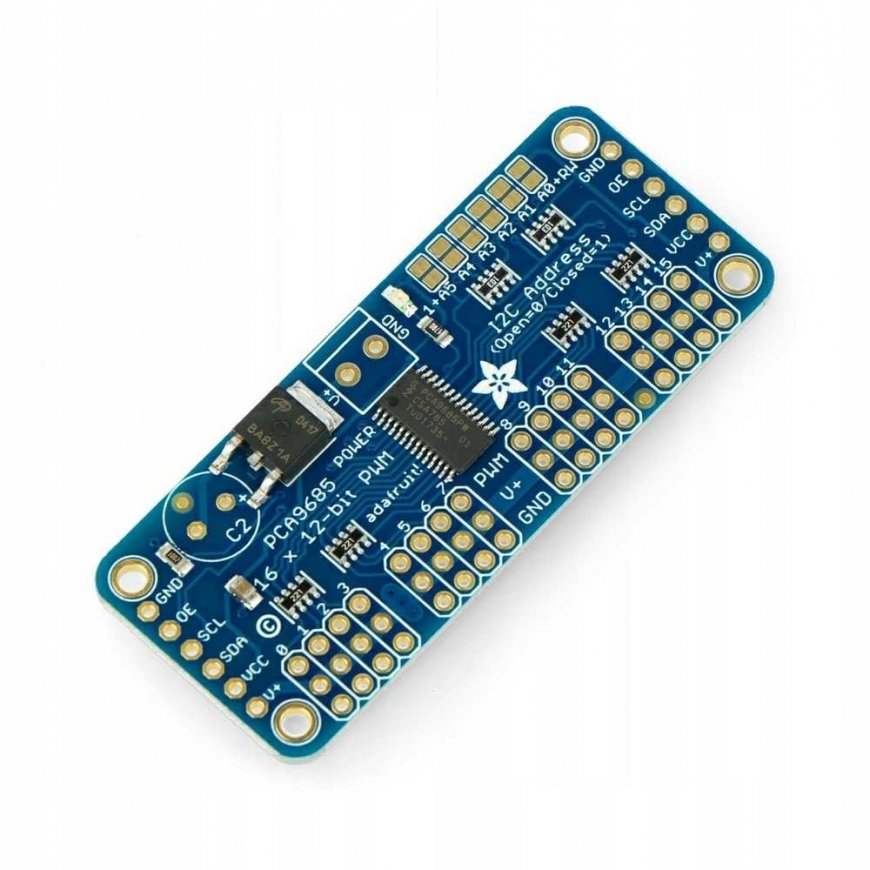

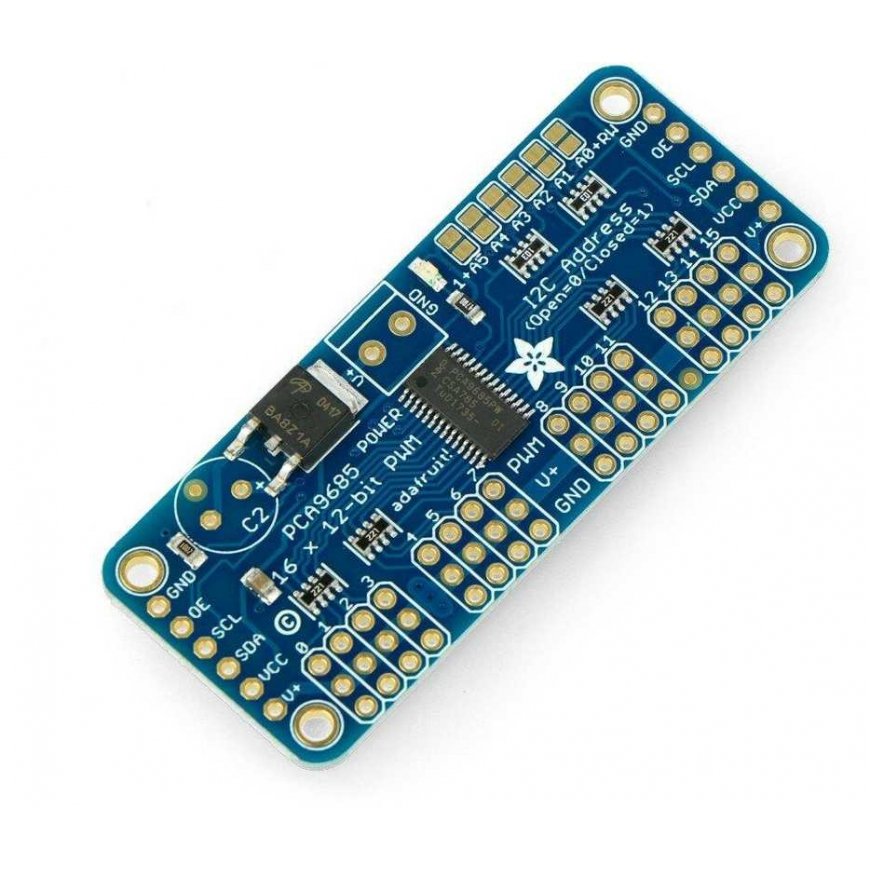

PCA9685, 16 kanalų servo variklių valdiklis, 12 bitų PWM I2C, Adafruit 815
39.00 €
Mėn. mokestis nuo 1,90 €
3643387 AN-02447
5904422353865
This product is no longer in stock
Ar jus domina šis produktas?
Viskas apie produktą

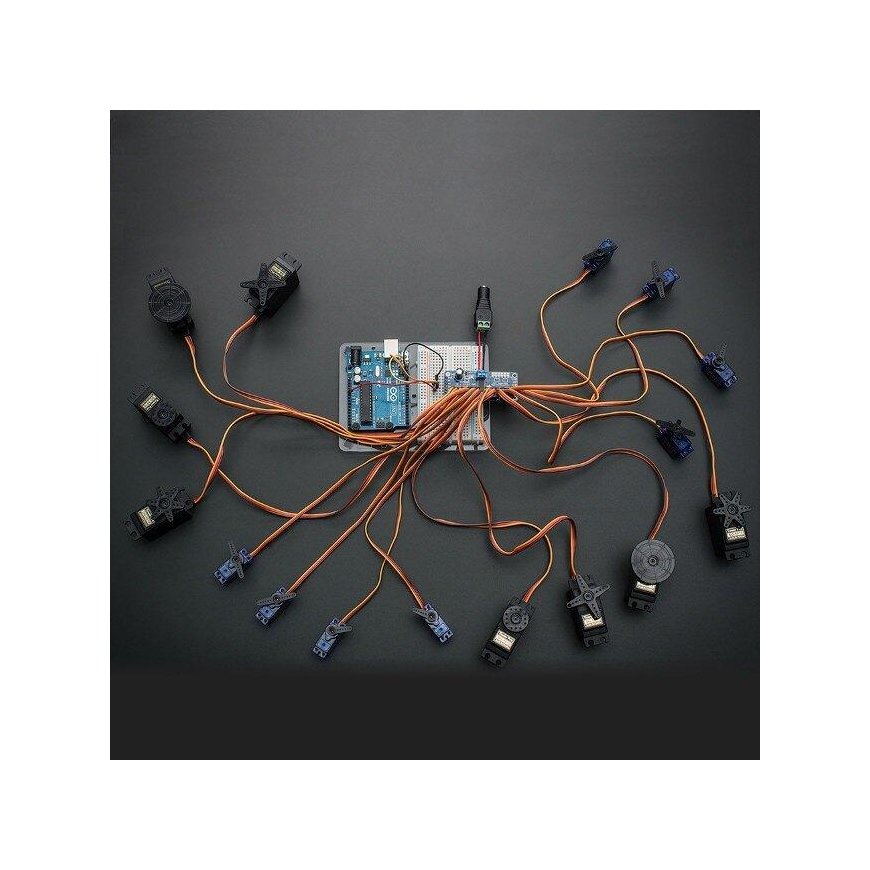

16 kanalų PWM generatorius naudingas, kai trūksta mikrovaldiklio išėjimų. Tai, be kitų dalykų, leidžia valdyti servo variklius, reguliuoti variklių greitį ar keisti šviesos diodų ryškumą. Sąveikauja per I2C, veikia esant 3,3 V ir 5 V įtampai.
Pagrindinės savybės:
- Loginės dalies įtampa: nuo 3,3 V iki 5 V
- Servo variklio maitinimo įtampa: iki 6 V
- Visi išėjimai parodyti plokštėje
- Integruotas laikrodžio rezonatorius, kurio dėka mikrovaldiklio signalo nereikia nuolat siųsti į sistemą
- Galimybė pasirinkti I2C magistralės adresą (0x60-0x80) per trumpiklius, leidžiančius prijungti 62 įrenginius
- PWM signalo skiriamoji geba yra 12 bitų, dažnį galima reguliuoti tarp 40 Hz ir 1000 Hz
- Jis turi push-pull arba open-drain skaitmeninius išėjimus
- Įrengta apsauga nuo atvirkštinio maitinimo įtampos sujungimo
- Plokštėje yra skylių, skirtų lituoti didelį kondensatorių, jei atsiranda trukdžių dėl per didelės servo variklio srovės
- Išėjimo grandinėse nuosekliai sujungti 220 Ω rezistoriai, kurių dėka galite tiesiogiai valdyti šviesos diodus

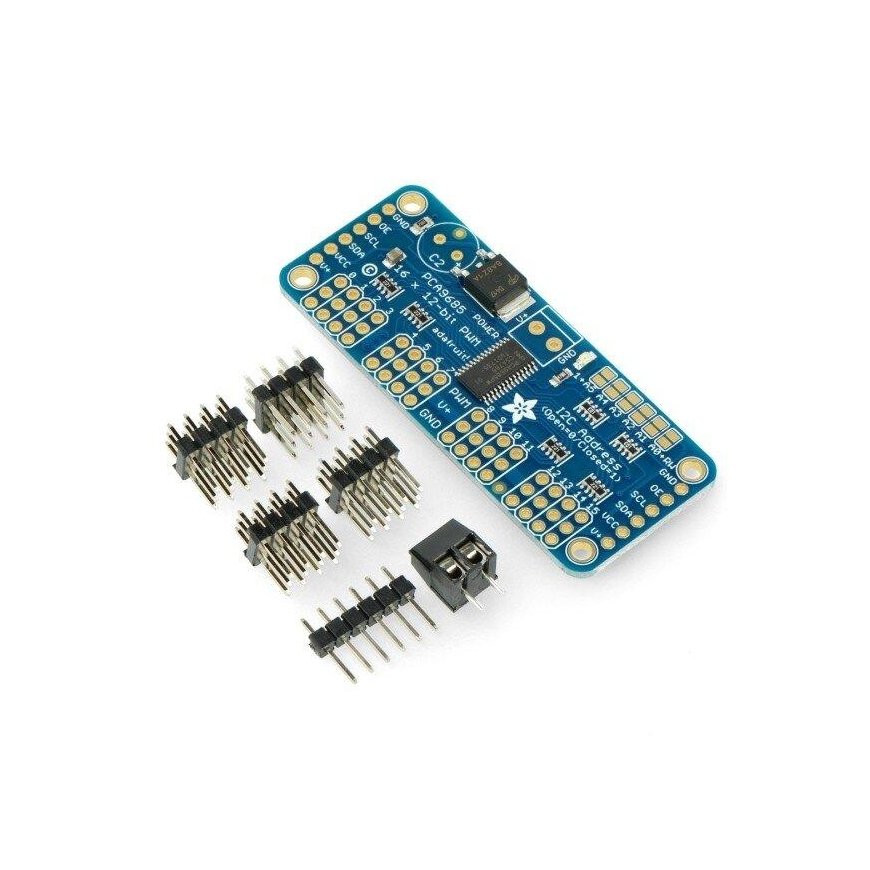

- Rinkinyje yra jungtys, skirtos montuoti savaime:
- 1x varžtas - prijungti maitinimo įtampą
- 4x 3x4 auksinių kaiščių juostos, 2,54 mm, skirtas servo sujungimui
- 1x 1x6 aukso kaiščiai, skirti loginiams signalams sujungti laidais
- Modulio matmenys yra 62,5 x 25,4 x 3 mm
- No joints: 5,5 g
