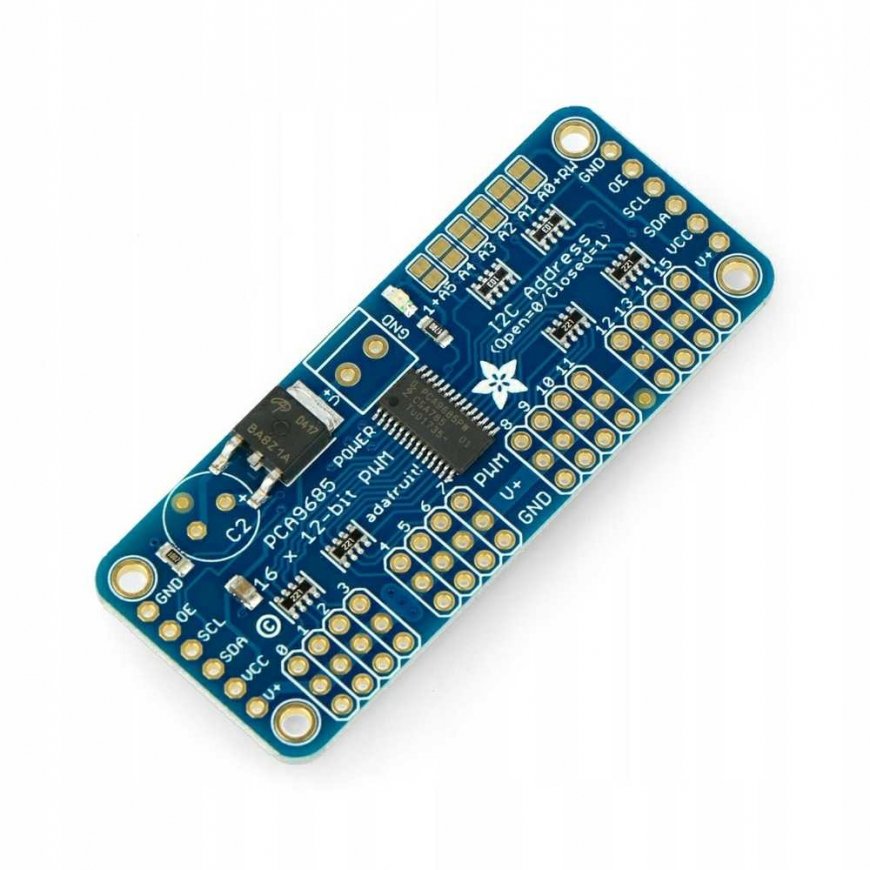

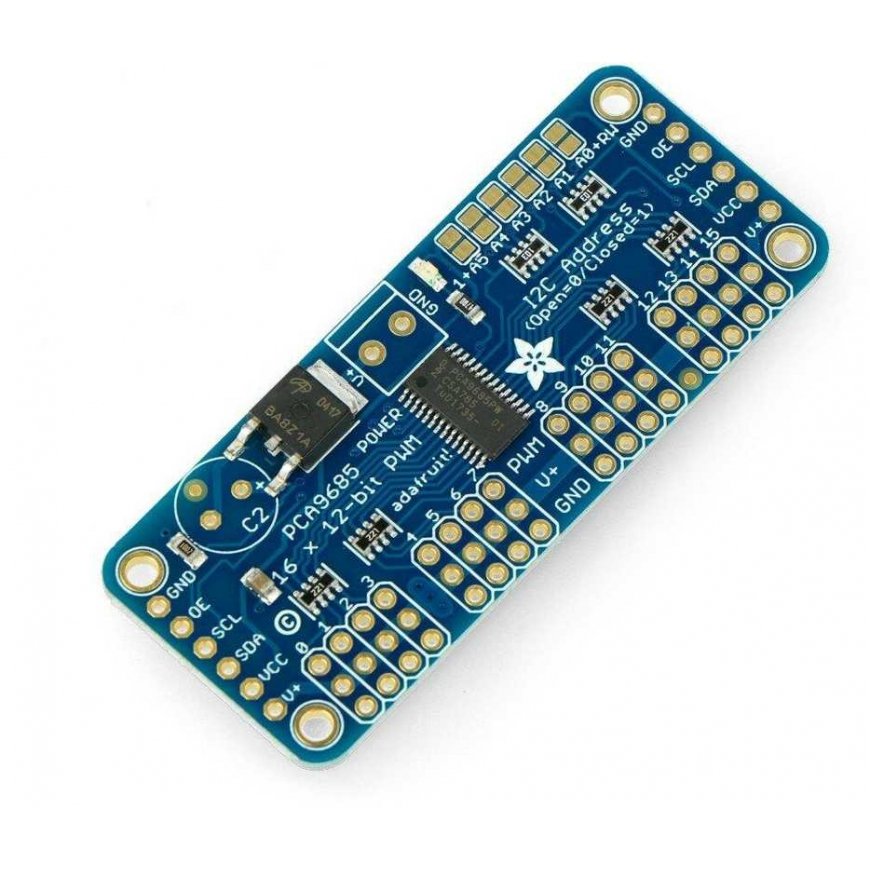

PCA9685, 16-kanavainen servomoottoriohjain, 12-bittinen PWM I2C, Adafruit 815
39.00 €
Kuukausimaksu alkaen 1,90 €
3643387 AN-02447
5904422353865
This product is no longer in stock
Oletko kiinnostunut tästä tuotteesta ?
All about the product

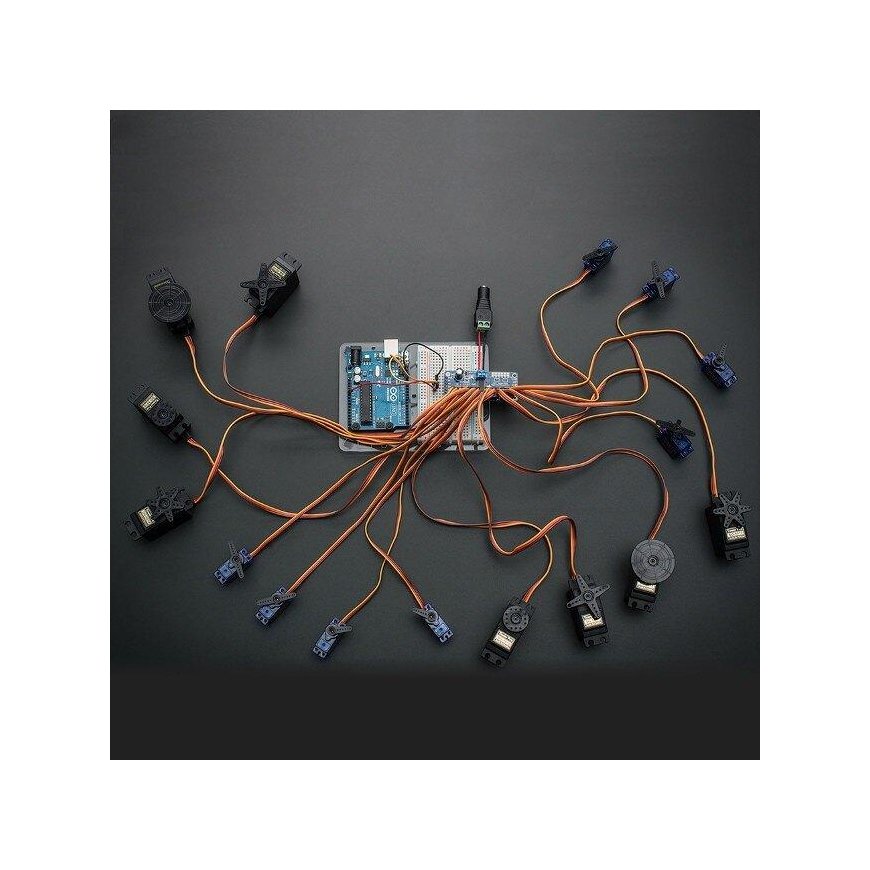

16-kanavainen PWM-generaattori on hyödyllinen, kun mikrokontrollerin lähtöjä ei ole riittävästi. Näin voit ohjata servomoottoreita, säätää moottorien nopeutta tai muuttaa LEDien kirkkautta muiden asioiden ohella. Vuorovaikuttaa I2C:n kautta, toimii 3,3 V:n ja 5 V:n jännitteillä.
Tärkeimmät ominaisuudet:
- Looginen jännite: 3,3 V - 5 V
- Servomoottorin syöttöjännite: jopa 6 V
- Kaikki lähdöt näkyvät taululla
- Integroitu kelloresonaattori, joka poistaa tarpeen lähettää mikrokontrollerisignaalia jatkuvasti järjestelmään
- Mahdollisuus valita I2C-väyläosoite (0x60-0x80) hyppyjohtimien avulla, mikä mahdollistaa 62 laitteen liittämisen
- PWM-signaalin resoluutio on 12 bittiä, taajuutta voidaan säätää 40 Hz:n ja 1000 Hz:n välillä
- Siinä on push-pull- tai open drain -digitaalisulostulot
- Varustettu suojauksella syöttöjännitteen väärin kytkentää vastaan
- Levyllä on reiät suuren kondensaattorin juottamista varten, jos servomoottorin liiallinen virta aiheuttaa häiriöitä
- Lähtöpiireissä on sarjaan kytkettyjä 220 Ω vastuksia, joiden avulla voit ohjata LEDejä suoraan

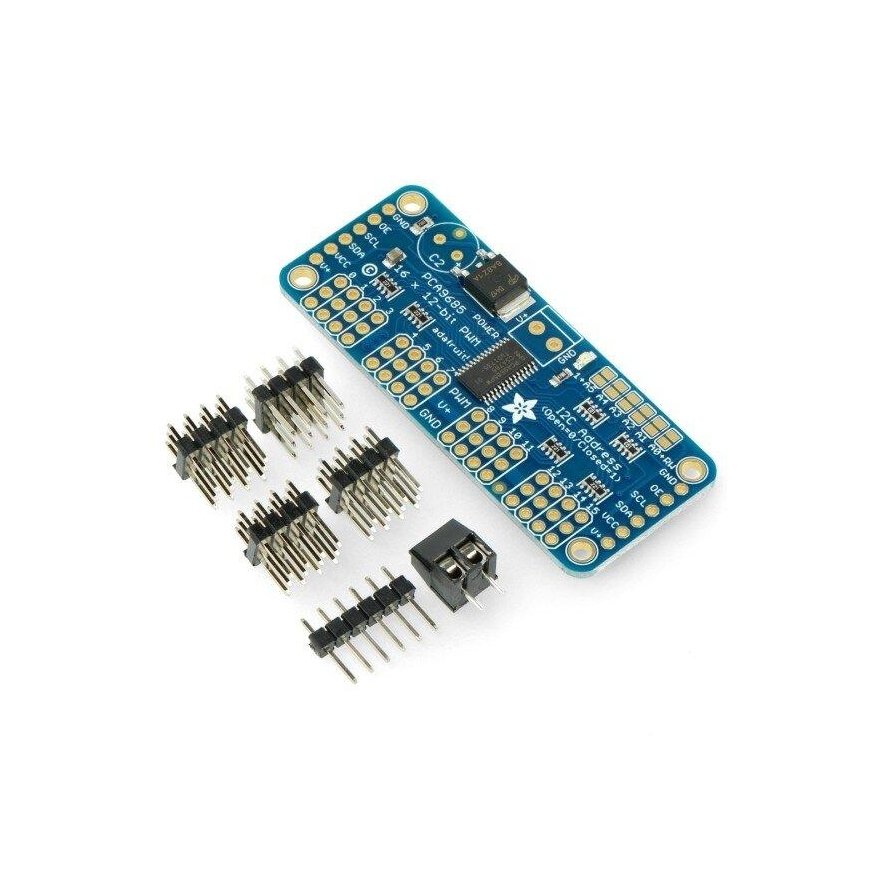

- Pakkaus sisältää liittimet itse koottavaksi:
- 1x ruuvi - virtalähteen liittäminen
- 4 x 3x4 kultaista pinninauhaa, 2,54 mm, servoliitäntään
- 1x 1x6 kultapinniä logiikkasignaalien johdotukseen
- Moduulin mitat ovat 62,5 x 25,4 x 3 mm
- Ilman niveliä: 5,5 g
