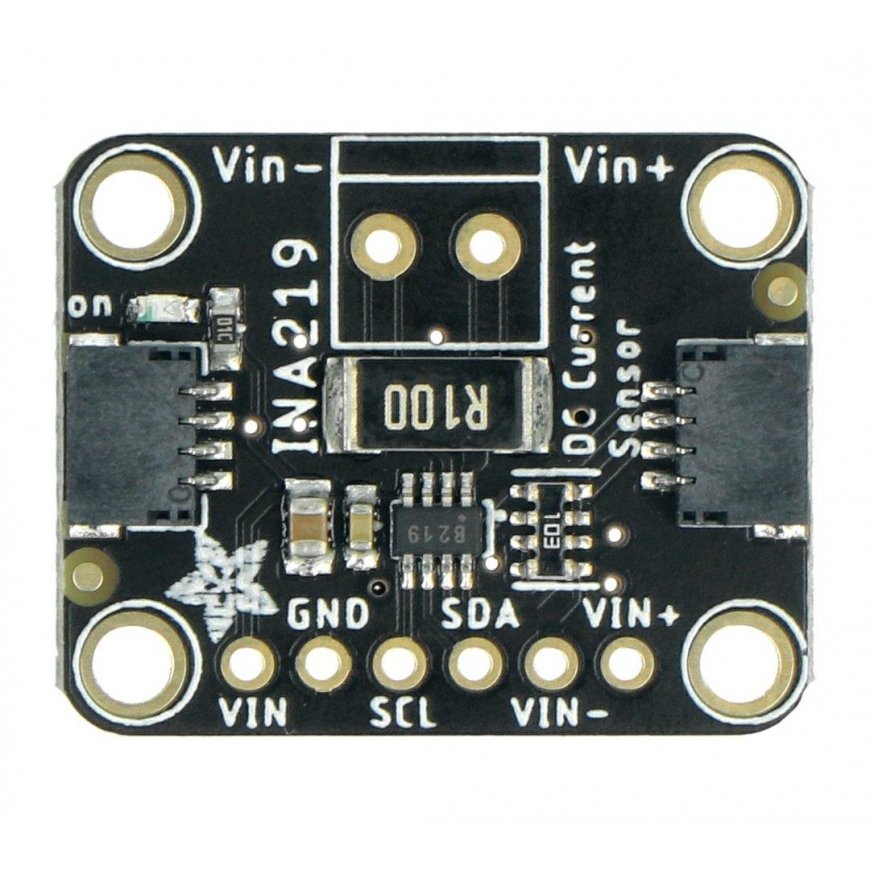

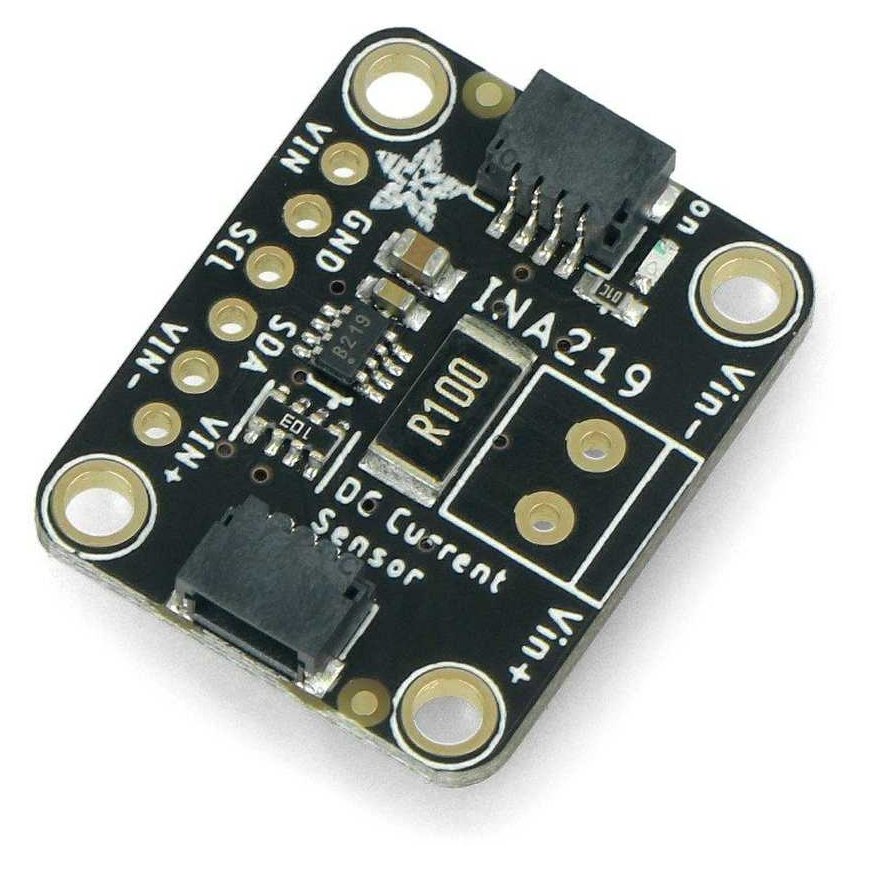

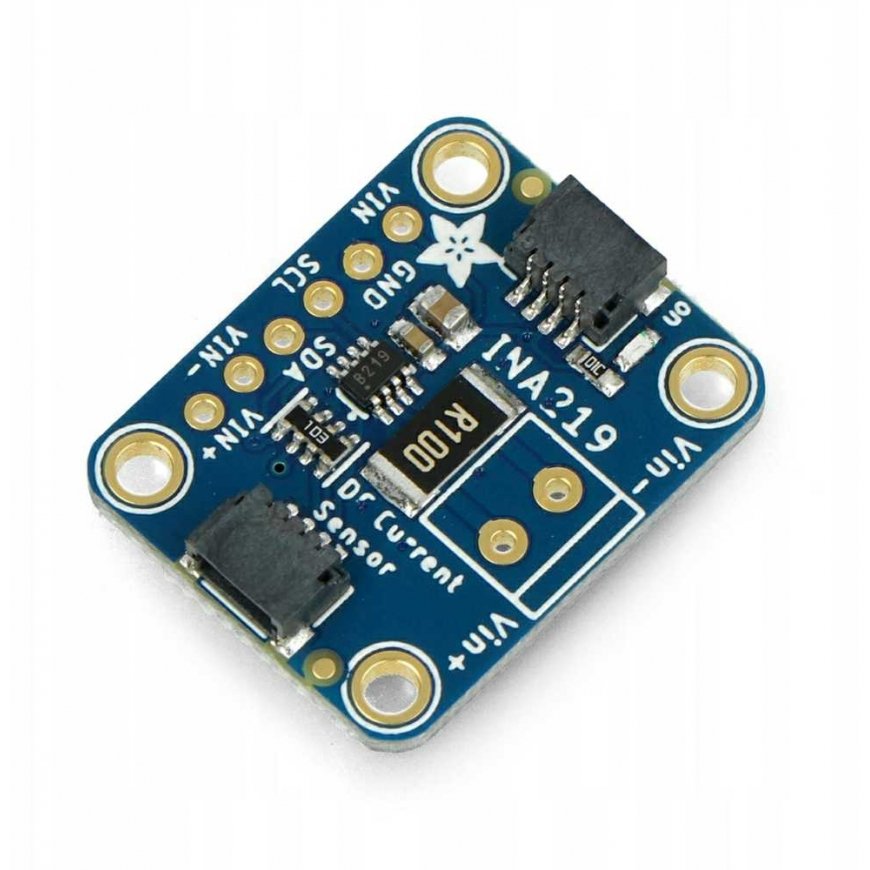

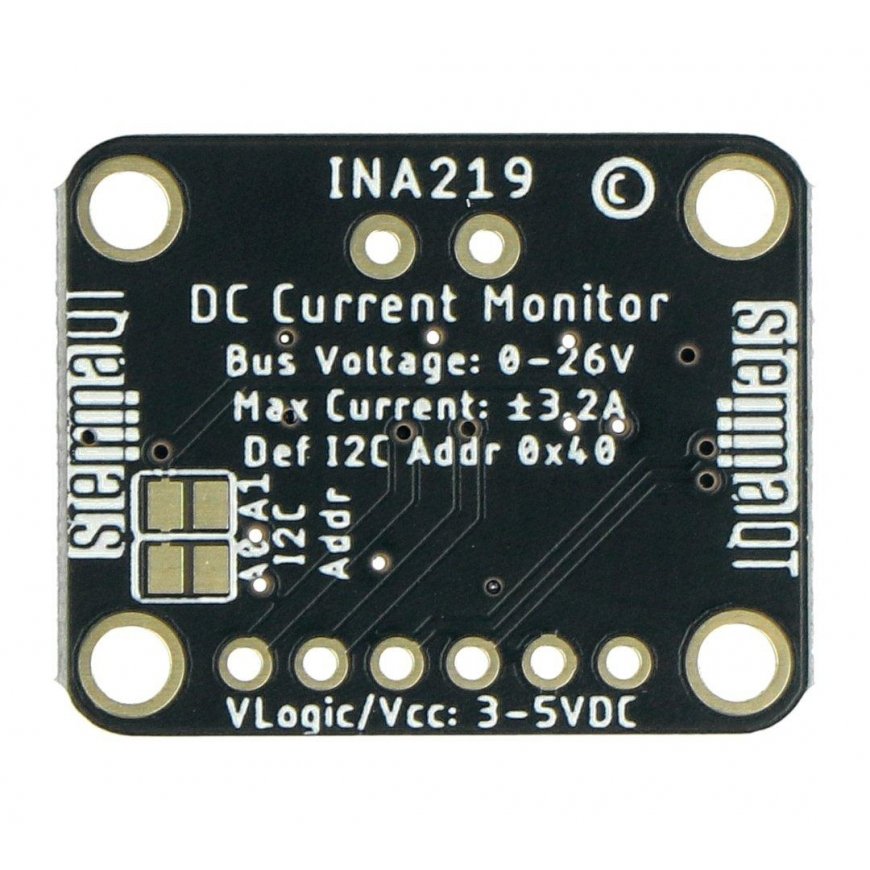

Dvikryptis srovės / galios jutiklis, INA219, 26V 3.2A, STEMMA AT / Qwiic, Adafruit 904
29.00 €
3597114 AN-19255
5904422379377
Pristatymas 8-12 d.d.
Ar jus domina šis produktas?
Viskas apie produktą
Dvikryptis srovės ir galios jutiklis, pagamintas Adafruit. Jame yra įmontuotas INA219 lustas, dvi STEMMA QT / Qwiic standartinės jungtys, išdėstytos abiejose plokštės pusėse, ir laidai kaip litavimo laukai. Naudojamas matuoti didelę nuolatinę įtampą ir srovę per I2C magistralę 1% tikslumu. Jutiklis gali išmatuoti didžiausią įtampą nuo 0 V iki 26 V DC (nepaisant 3 V arba 5 V maitinimo šaltinio). Stiprintuvas matuoja 0,1 Ohm rezistoriaus įtampą. Didžiausias stiprintuvo įvesties skirtumas yra +/-320 mV, o tai leidžia matuoti srovę iki +/-3,2 A. Naudojant 12 bitų ADC matavimo skiriamoji geba yra 0,8 A.Specifikacijos:
- Lustas: INA219
- Modulio tipas: dvikryptis srovės / galios jutiklis
- Maitinimo įtampa: nuo 3 V iki 5 V
- Ryšio sąsaja: I2C magistralė
- Sąsajos adresas: 0x40 / 0x41 / 0x44 / 0x45 (pasirenkamas trumpiklis)
- Įrengtas srovės jutiklis 0,1 Ohm 1% 2 W
- Matavimo diapazonai:
- didžiausios įtampos matavimas: nuo 0 V iki 26 V DC
- didžiausias srovės matavimas: iki +/-3,2 A, kai skiriamoji geba yra +/-0,8 mA
- Matavimų tikslumas: iki 1%
- Leads:
- litavimo laukai
- STEMMA QT / Qwiic jungtys
- Matmenys: 25,6 x 20,4 x 4,7 mm

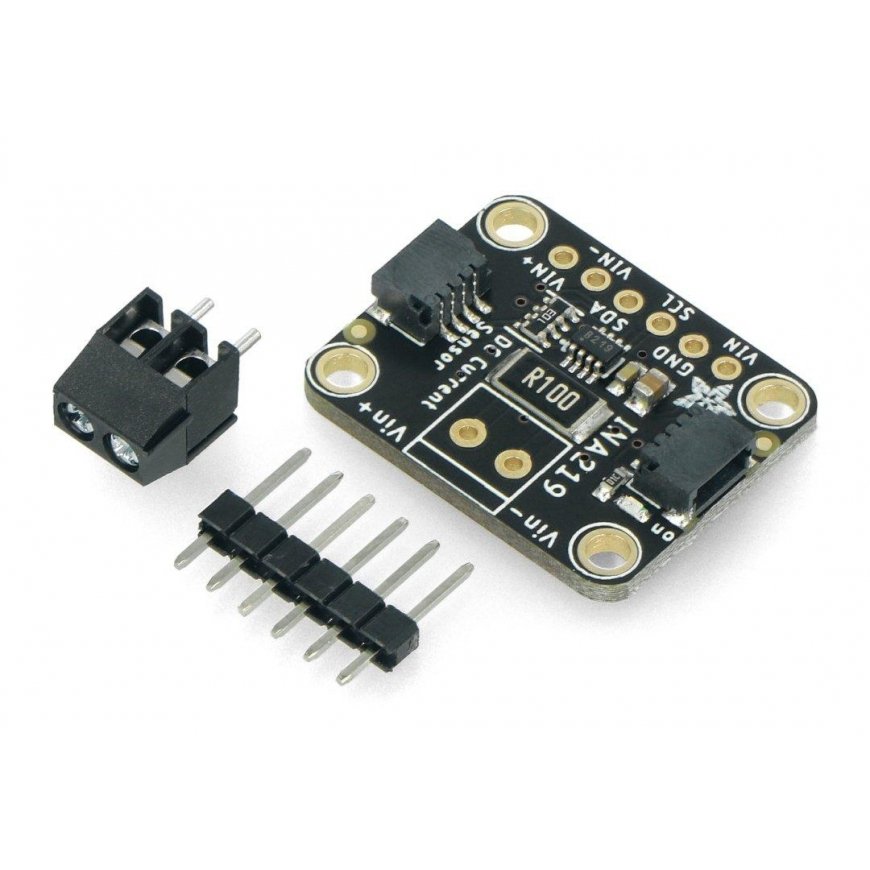

- Dvikryptis srovės / galios jutiklis - INA219
- Goldpin jungtys - 2,54 mm
- Terminalo jungtis - x1
