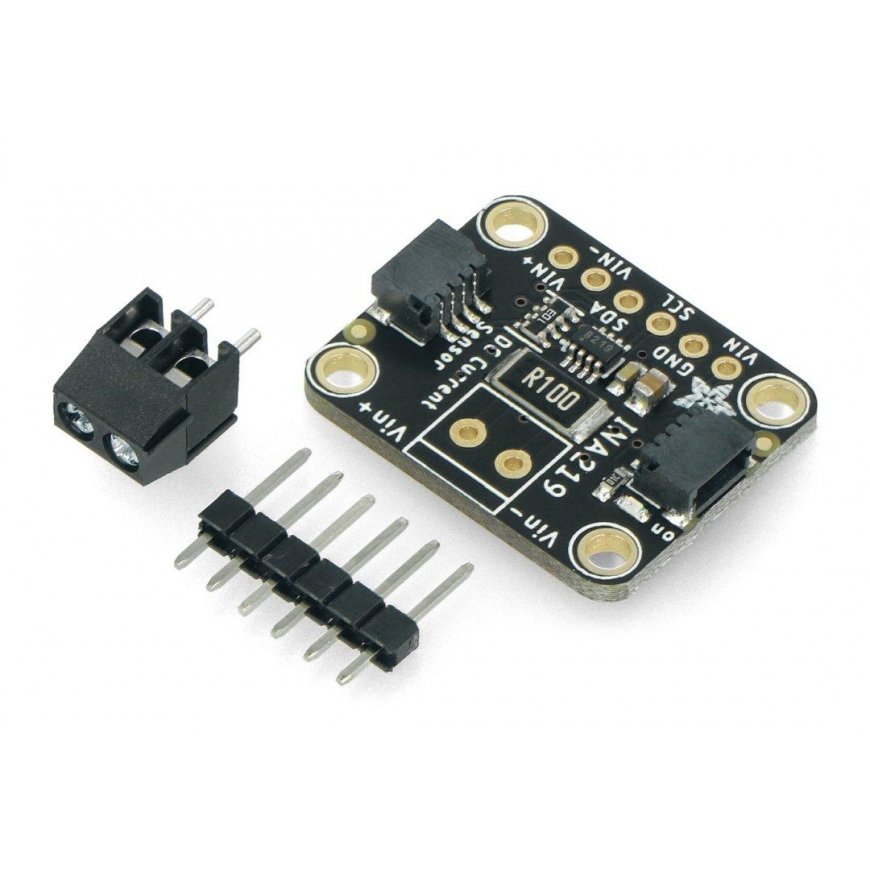

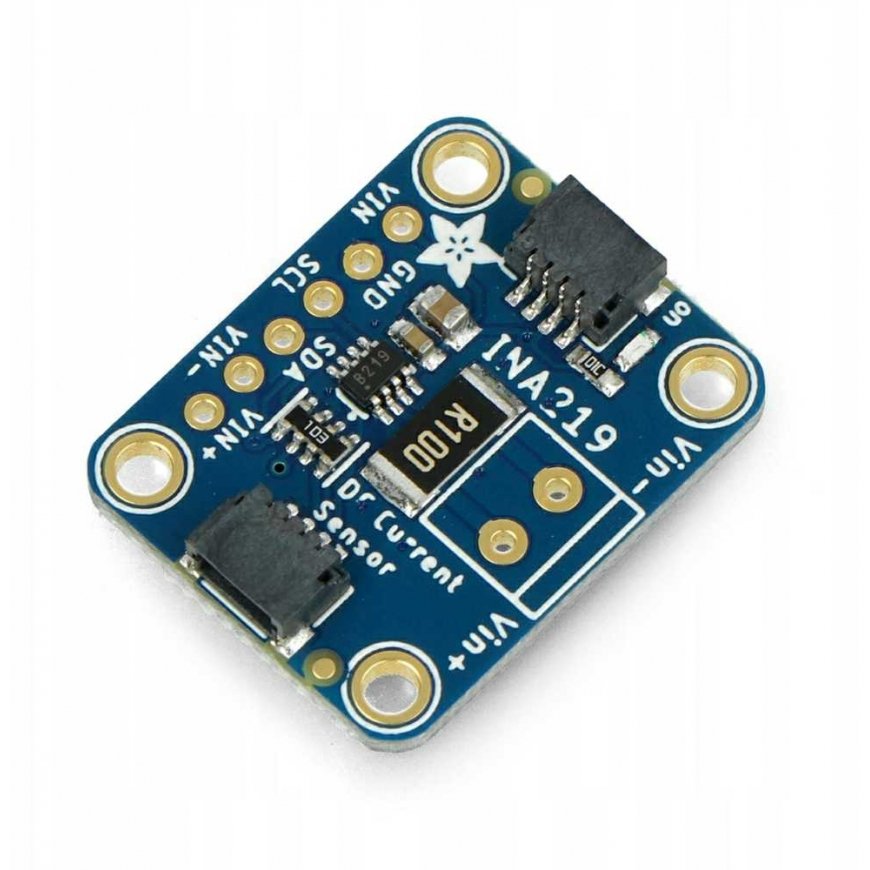

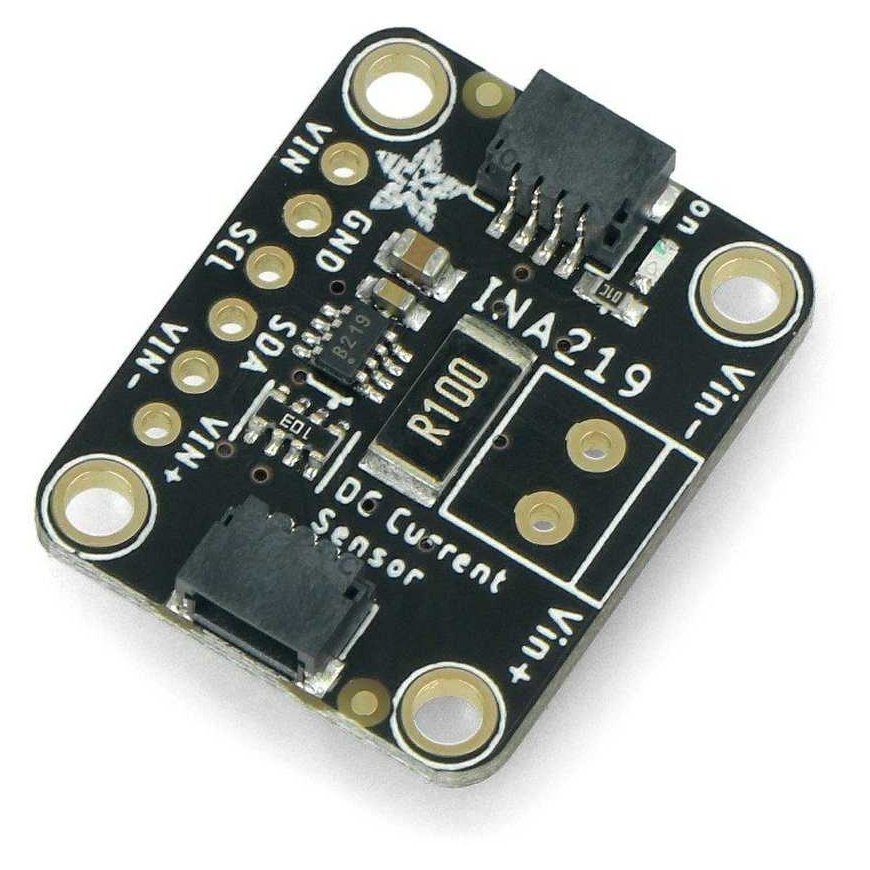

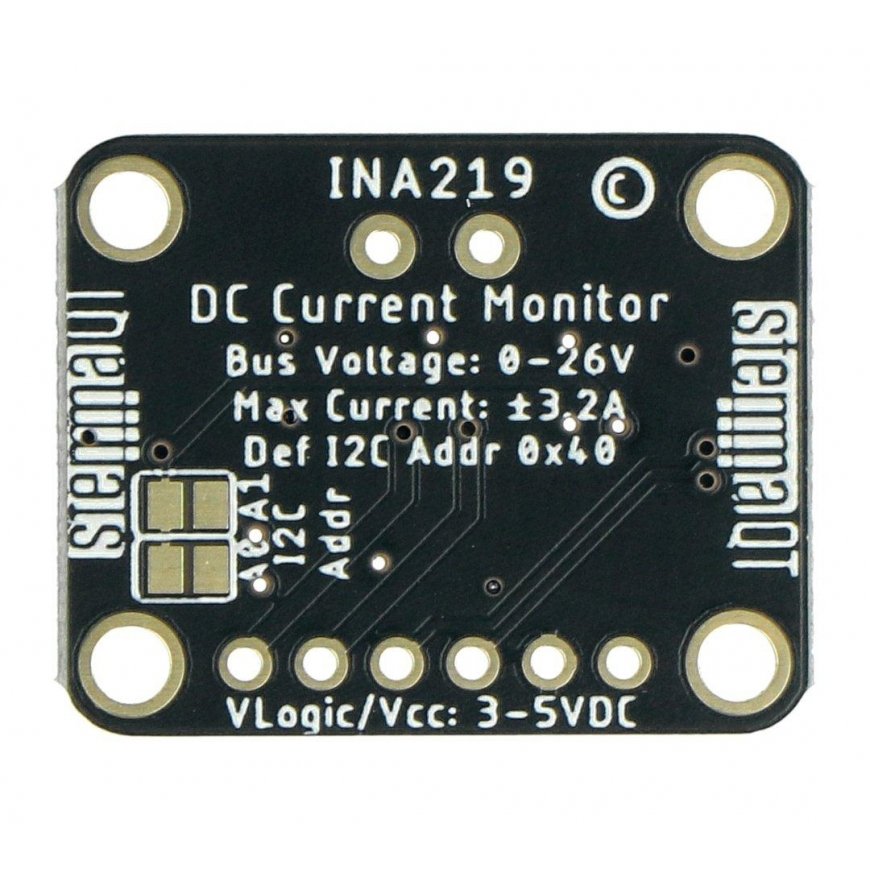

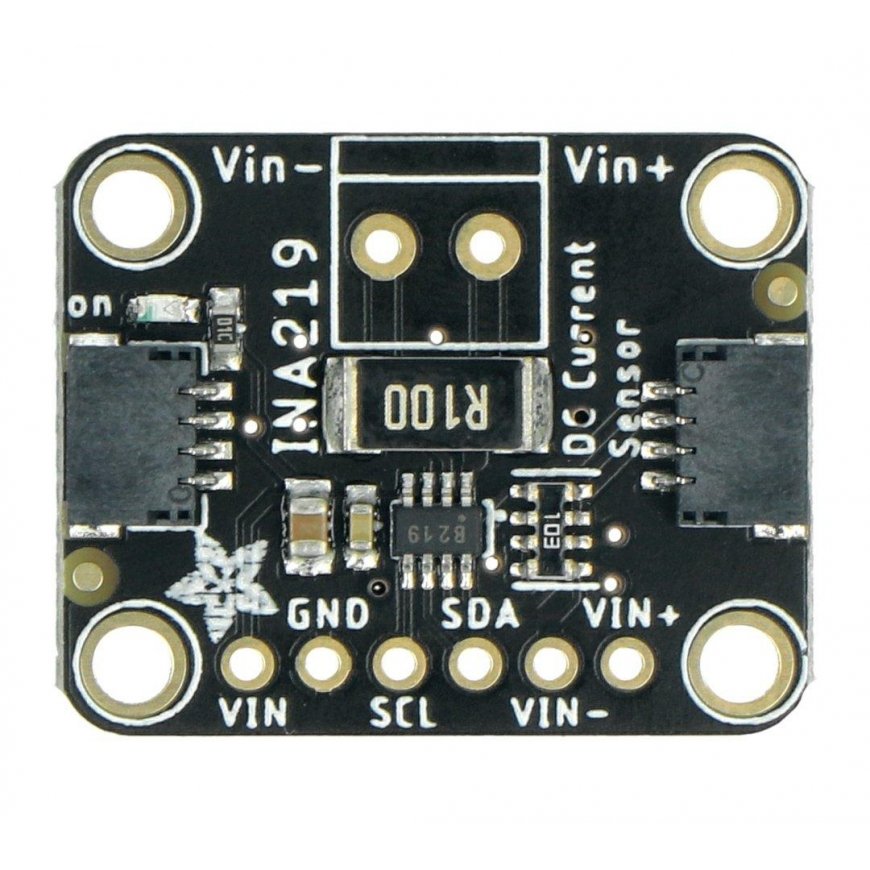

Kaksisuuntainen virta-/tehoanturi, INA219, 26V 3,2A, STEMMA AT/Qwiic, Adafruit 904
29.00 €
3597114 AN-19255
5904422379377
Shipping 8-12 w.d
Oletko kiinnostunut tästä tuotteesta ?
All about the product
Adafruitin valmistama kaksisuuntainen virta- ja tehoanturi. Siinä on sisäänrakennettu INA219-siru, kaksi STEMMA QT/Qwiic -standardiliitintä, jotka sijaitsevat levyn molemmilla puolilla, ja johdot juotostyynyinä. Käytetään korkean tasajännitteen ja virran mittaamiseen I2C-väylällä 1 %:n tarkkuudella. Anturi voi mitata maksimijännitteen 0 V - 26 V DC (riippumatta 3 V tai 5 V virransyötöstä). Vahvistin mittaa jännitteen 0,1 ohmin vastuksen yli. Vahvistimen suurin tuloero on +/-320 mV, mikä mahdollistaa virran mittaamisen +/-3,2 A asti. 12-bittistä ADC:tä käytettäessä mittausresoluutio on 0,8 A.Tekniset tiedot:
- Siru: INA219
- Moduulin tyyppi: kaksisuuntainen virta-/tehoanturi
- Syöttöjännite: 3 V - 5 V
- Tiedonsiirtoliitäntä: I2C-väylä
- Liitäntäosoite: 0x40 / 0x41 / 0x44 / 0x45 (valittavissa hyppyjohdin)
- Varustettu virta-anturilla 0,1 Ohm 1% 2 W
- Mittausalueet:
- maksimijännitemittaus: 0 V - 26 V DC
- maksimivirran mittaus: +/-3,2 A asti +/-0,8 mA resoluutiolla
- Mittaustarkkuus: jopa 1 %
- Johdot:
- juotoskentät
- STEMMA QT / Qwiic liittimet
- Mitat: 25,6 x 20,4 x 4,7 mm
- Kaksisuuntainen virta-/tehoanturi - INA219
- Goldpin liittimet - 2,54 mm
- Pääteliitin - x1
