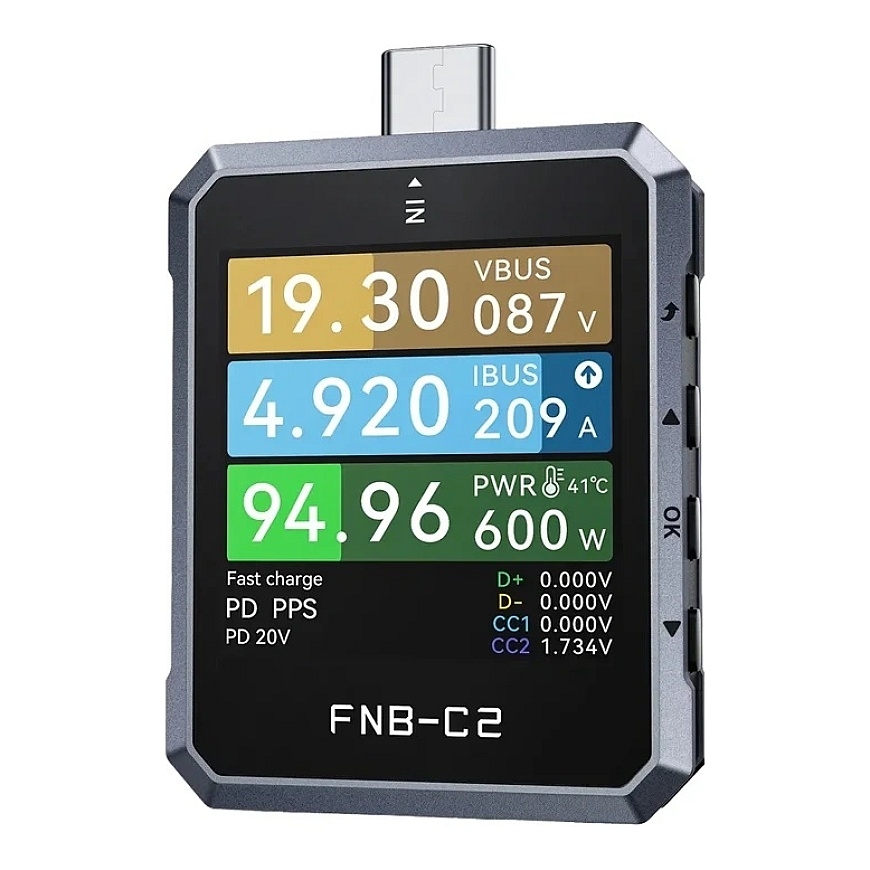

FNIRSI FNB-C2 USB-testeri

Tarkka analyysi virtalähteen parametreista, tuki uusimmille pikalaturistandardeille ja laajat diagnostiset toiminnot tekevät FNIRSI FNB-C2:sta arvokkaan työkalun elektroniikka-insinööreille, huoltoteknikolle ja tee-se-itse-harrastajille. Laite mahdollistaa virtaparametrien, USB-C-kaapeleiden ja latausprosessin analysoinnin. Se tarjoaa laajan mittausalueen jopa 240 W, datan tallennustoiminnon, energian laadun analyysin ja mahdollisuuden lukea tietoja, jotka on tallennettu USB-C-kaapeleihin. Paketti on täydentynyt selkeällä HD-näytöllä, jossa on automaattinen näytön käännös ja vaivaton integrointi tietokoneisiin ilman lisäajureiden asennusta.

Laboratorioasteen tarkkuus jokaisessa mittauksessa

FNIRSI FNB-C2 käyttää ulkoista 20-bittistä analogiavarmistusmuunninta (ADC), mikä varmistaa laboratorioasteen mittaustarkkuuden ja mahdollistaa tulosten näyttämisen jopa seitsemällä merkitsevällä numerolla. Testeri mittaa jännitettä, virtaa ja tehoa tarkkuudella 0.000001 V, A ja W, jolloin voit analysoida jopa hyvin pieniä muutoksia virtalähteen parametroissa. Se tukee jännitteitä 4–50 V, virtoja jopa 6.5 A ja tehoja jopa 240 W, joten se toimii saumattomasti sekä perinteisten laturien että modernien 100 W, 140 W tai 240 W arvioitujen virtalähteiden kanssa. Toimintaturvallisuutta parantaa sisäänrakennettu lämpötila-anturi, joka seuraa laitteen lämpötilaa reaaliaikaisesti tarkkuudella 1°C.

Täydellinen hallinta latauksessa

Testerillä on tuki Power Delivery 3.1 EPR -standardille, ja siinä on dedikoitu siru, joka vastaa protokollaviestinnästä, varmistaen vakaan yhteensopivuuden nykyaikaisten laturien kanssa. Se tunnistaa automaattisesti ja aktivoi suosituimmat pikalatausteknologiat, mukaan lukien UFCS, Quick Charge 2.0, 3.0, 4 ja 5, Huawei FCP ja SCP, OPPO VOOC ja SVOOC sekä VIVO VFCP. Laite voi myös kaapata Power Delivery -protokollan neuvotteludatan laturin ja virtalähteen välillä, mikä helpottaa yhteensopivuusongelmien havaitsemista. Lisäominaisuus on QC-viestinnän muuntaminen PD:ksi, mikä parantaa yhteensopivuutta eri pikalataustandardia käyttävien laitteiden välillä.

Yksityiskohtainen analyysi USB-C-kaapeleista

FNIRSI FNB-C2 mahdollistaa E-Marker-siruissa tallennettujen tietojen lukemisen USB-C-kaapeleista. Tämä mahdollistaa 3 A, 5 A, 50 V, EPR, Thunderbolt 3 ja Thunderbolt 4 -kaapeleiden parametreiden tarkistamisen, mukaan lukien niiden tyyppi, pituus, maksimiteho, tiedonsiirtonopeus ja standardiversio. Testeri tarjoaa myös simulaatiotoiminnon eri kaapelikonfiguraatioille - malleista, joissa ei ole E-Marker-sirua ja jotka tukevat enintään 60 W:n tehoa, kaapeleihin, jotka noudattavat 100 W ja 240 W EPR -profiileja. Standardit 24-nastaiset USB-C-mies- ja naisliittimet, jotka noudattavat USB 4 Gen3:ta, tukevat kaksisuuntaista virran mittausta ja mahdollistavat kaapeleiden liittämisen kumpaan suuntaan tahansa.

Ammattimainen energianlaadun analyysi

Laite tarjoaa kaksi tilaa energiaparametrien analysoimiseen. Ensimmäinen tila mahdollistaa jännitteen, virran sekä D+ ja D− signaalien aallonmuotojen piirtämisen näytteenottotaajuudella 2–1 000 näytettä sekunnissa, kun taas toinen on nopeaa analyysia varten, jossa jännitevaihtelujenäytteenottotaajuus on 20 000–2 miljoonaa näytettä sekunnissa. Testeri näyttää myös USB-bussin jännitteen (VBUS) aallonmuotoa reaaliajassa, mikä mahdollistaa virtalähteen vakauden arvioinnin taajuusalueella 20 kHz - 2 MHz. Tallennustoiminto mahdollistaa jännitteen ja virran aallonmuotojen jatkuvan tallentamisen jopa 9 tunniksi, ja voit asettaa tallennusvälin 1–120 sekuntia sekä määrittää mittausten aloitus- ja lopetusehdot.

Tietoja suorituskyvyn arvioimiseksi

FNIRSI FNB-C2 tallentaa mittaustulokset kymmenelle itsenäiselle tilastokokoelmalle, jotka kattavat kapasiteetin, energian ja käyttöajan. Kerättyjen tietojen perusteella se laskee automaattisesti akun kapasiteetin ja lataustehokkuuden, mikä helpottaa virtalähteiden, power bankien tai akkujen suorituskyvyn arviointia. Tämä ratkaisu mahdollistaa peräkkäisten mittausten vaivattoman vertailun ja parametrien muutosten seuraamisen pitkällä aikavälillä.

Helppolukuinen näyttö ja käyttäjäystävällinen toiminta

1,54 tuuman värinen TFT-LCD-näyttö, jonka tarkkuus on 240 × 240 pikseliä, tarjoaa kirkkaan näkymän kaikkiin parametreihin. Sisäänrakennettu painovoima-anturi kääntää kuvan automaattisesti neljässä suunnassa varmistaen, että näyttö pysyy helposti luettavana riippumatta siitä, miten laite on suunnattu. Testeri toimii Windows- ja macOS-tietokoneiden kanssa ilman lisäajureiden asennusta, mikä mahdollistaa sen toimivuuden laajentamisen ja ohjelmiston päivittämisen laitteen tunnistamisen yhteydessä USB-muistina. Voit myös säätää näytön kirkkautta, automaattista himmennysaikaa, väriteemaa ja käyttöliittymän kieltä sekä nopeasti palauttaa tehdasasetukset tarvittaessa.

Sisältö

• USB-testeri
• käyttäjän käsikirja
