USB FNIRSI FNB-C2 Testeris

Viss par produktu

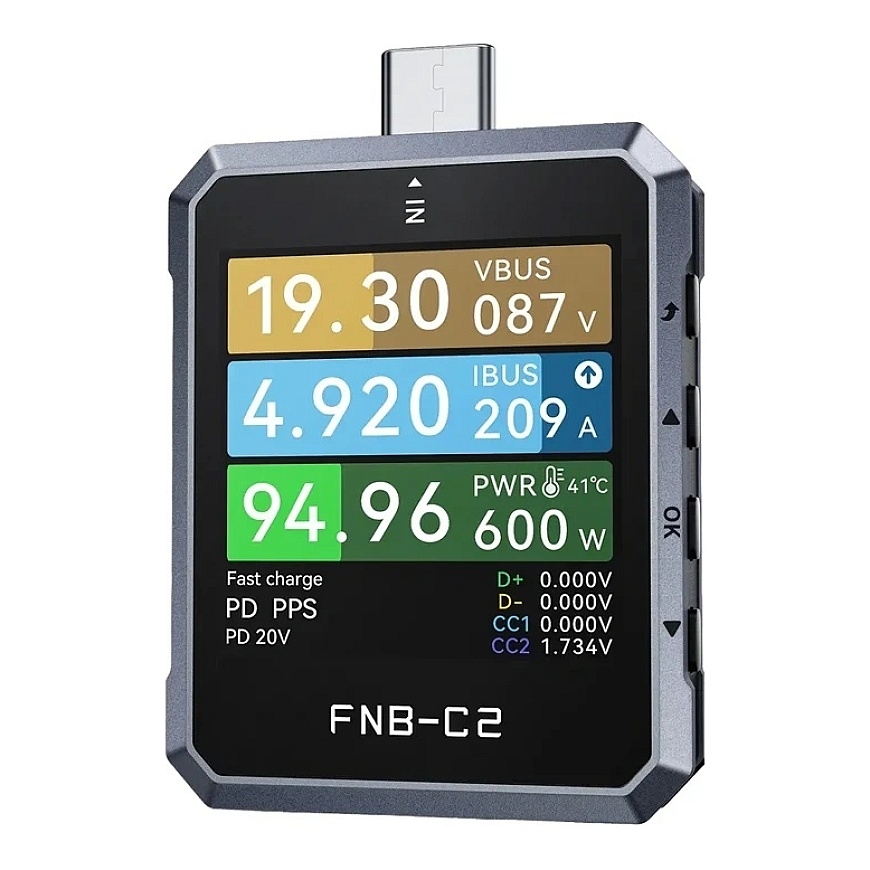

FNIRSI FNB-C2 USB testers

Precīza jaudas piegādes parametru analīze, atbalsts jaunākajiem ātrās uzlādes standartiem un plašas diagnostikas funkcijas padara FNIRSI FNB-C2 par vērtīgu rīku elektronikas inženieriem, apkopes tehniķiem un DIY entuziastiem. Ierīce ļauj analizēt jaudas parametrus, USB-C kabelus un uzlādes procesu. Tā piedāvā plašu mērījumu diapazonu līdz 240 W, datu reģistrācijas funkciju, jaudas kvalitātes analīzi un iespēju nolasīt informāciju, kas saglabāta USB-C kabeļos. Iepakojums ir papildināts ar skaidru HD ekrānu ar automātisku ekrāna rotāciju un nevainojamu integrāciju ar datoriem, neinstalējot papildu draiverus.

Laboratorijas precizitāte katram mērījumam

FNIRSI FNB-C2 izmanto ārējo 20 bitu analogi-digitālo pārveidotāju (ADC), kas nodrošina laboratorijas līmeņa mērījumu precizitāti un ļauj rezultātus parādīt ar līdz pat septiņām nozīmīgām cipariem. Testers mēra spriegumu, strāvu un jaudu ar precizitāti 0.000001 V, A, un W, ļaujot analizēt pat ļoti nelielas izmaiņas jaudas piegādes parametros. Tas atbalsta spriegumus no 4 līdz 50 V, strāvas līdz 6.5 A un jaudu līdz 240 W, tādējādi tas nevainojami darbojas ar tradicionālajiem lādētājiem un mūsdienu strāvas piegādēm, kas vērtētas uz 100 W, 140 W vai 240 W. Darbības drošību uzlabo iebūvēts temperatūras sensors, kas reāllaikā uzrauga ierīces temperatūru ar precizitāti 1°C.

Pilnīga kontrole pār uzlādi

Testers atbalsta Power Delivery 3.1 EPR standartu, izmantojot speciālu mikroshēmu, kas atbild par protokola komunikāciju, nodrošinot stabilu saderību ar mūsdienu lādētājiem. Tas automātiski atpazīst un aktivizē populārākās ātrās uzlādes tehnoloģijas, tostarp UFCS, Quick Charge 2.0, 3.0, 4 un 5, Huawei FCP un SCP, OPPO VOOC un SVOOC, kā arī VIVO VFCP. Ierīce var arī reģistrēt Power Delivery protokola sarunu datus starp lādētāju un barojamo ierīci, kas atvieglo saderības problēmu noteikšanu. Papildu funkcija ir QC komunikācijas pārvēršana PD, kas palīdz uzlabot saderību starp ierīcēm, kas izmanto dažādus ātrās uzlādes standartus.

Detālā analīze par USB-C kabeļiem

FNIRSI FNB-C2 ļauj nolasīt informāciju, kas saglabāta USB-C kabeļu E-Marker mikroshēmās. Tas ļauj pārbaudīt 3 A, 5 A, 50 V, EPR, Thunderbolt 3 un Thunderbolt 4 kabeļu parametrus, tostarp to veidu, garumu, maksimālo jaudu, datu pārsūtīšanas ātrumu un standarta versiju. Testers arī piedāvā simulācijas funkciju dažādām kabeļu konfigurācijām - no modeļiem bez E-Marker mikroshēmas, kas atbalsta līdz 60 W jaudu, līdz kabeļiem, kas atbilst 100 W un 240 W EPR profiliem. Standarta 24-pinu USB-C vīriešu un sieviešu savienotāji atbilstoši USB 4 Gen3 atbalsta abpusēju jaudas plūsmas mērīšanu un ļauj kabeļus pievienot jebkurā orientācijā.

Profesionāla jaudas kvalitātes analīze

Ierīce piedāvā divus režīmus jaudas parametru analīzei. Pirmais režīms ļauj uzzīmēt sprieguma, strāvas un D+ un D− viļņveida formas ar paraugu ņemšanas ātrumu no 2 līdz 1,000 paraugiem sekundē, bet otrais tiek izmantots sprieguma svārstību ātrai analīzei ar paraugu ņemšanas ātrumu no 20,000 līdz 2 miljoniem paraugu sekundē. Testers arī reāllaikā parāda USB datu autobusa sprieguma (VBUS) viļņveida formu, ļaujot novērtēt jaudas piegādes stabilitāti frekvenču diapazonā no 20 kHz līdz 2 MHz. Ieraksta funkcija ļauj nepārtraukti reģistrēt sprieguma un strāvas viļņveida formas līdz pat 9 stundām, ar iespēju iestatīt ieraksta intervālu no 1 līdz 120 sekundēm un norādīt mērījumu sākuma un beigu nosacījumus.

Dati, kas palīdz novērtēt veiktspēju

FNIRSI FNB-C2 reģistrē mērījumu rezultātus desmit neatkarīgās statistikas kopās, kas aptver ietilpību, enerģiju un darbības laiku. Pamatojoties uz savāktajiem datiem, tas automātiski aprēķina akumulatora ietilpību un uzlādes efektivitāti, atvieglojot jaudas piegāžu, jaudas banku vai šūnu veiktspējas novērtēšanu. Šis risinājums ļauj ērti salīdzināt secīgus mērījumus un uzraudzīt parametru izmaiņas ilgstošas lietošanas laikā.

Viegli lasāms ekrāns un lietotājam draudzīga darbība

1.54 collu krāsains TFT-LCD displejs ar 240 × 240 pikseļu izšķirtspēju nodrošina skaidru visus parametrus. Iebūvētais gravitācijas sensors automātiski rotē attēlu četrās virzienos, nodrošinot, ka displejs paliek viegli lasāms neatkarīgi no tā, kā ierīce ir orientēta. Testers darbojas ar Windows un macOS datoriem, neinstalējot papildu draiverus, ļaujot viegli paplašināt tā funkcionalitāti un atjaunināt programmatūru, pamatojoties uz to, ka ierīce tiek atpazīta kā USB zibatmiņa. Jūs varat arī pielāgot ekranizējuma spilgtumu, automātiskās apgaismojuma iespējas, krāsu tēmu un interfeisa valodu, kā arī ātri atjaunot rūpnīcas iestatījumus, ja nepieciešams.

Iekļauts

• USB testers
• lietotāja rokasgrāmata
