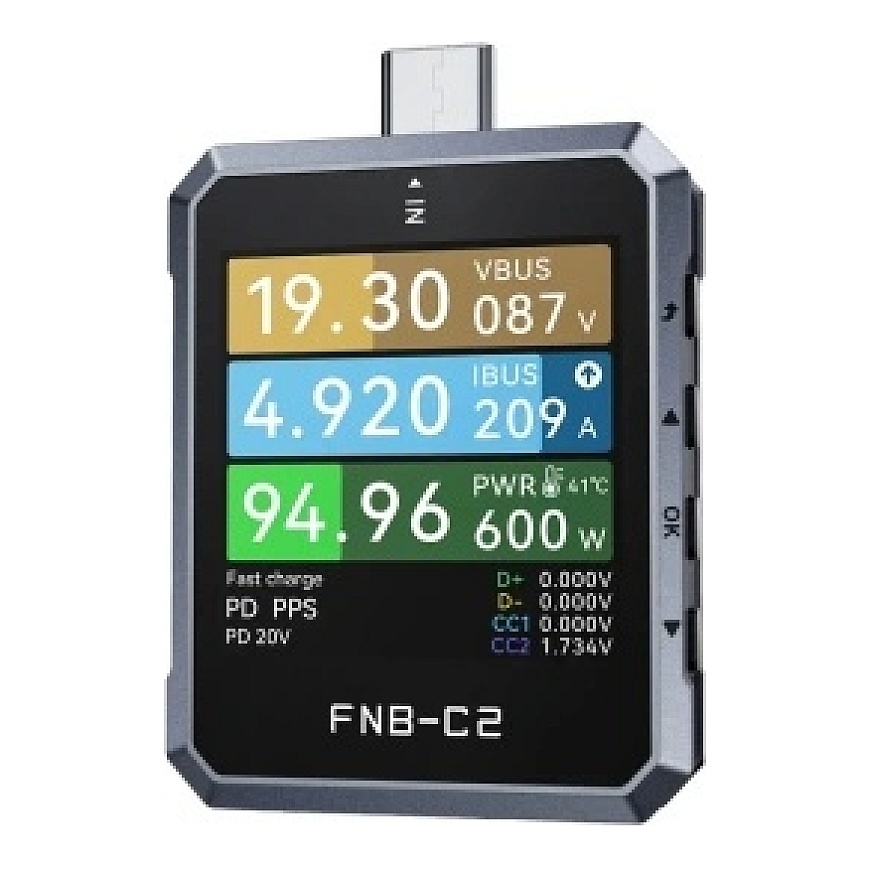

FNIRSI FNB-C2 USB Testija

Täpsete toite parameetrite analüüsi, kaasaegsete kiire laadimise standardite toe ja ulatuslike diagnostikafunktsioonidega on FNIRSI FNB-C2 väärtuslik tööriist elektroonikainseneritele, teenindustehnikutele ja isetegijatele. Seade võimaldab analüüsida toiteparameetreid, USB-C kaableid ja laadimisprotsessi. See pakub laia mõõtmisvahemikku kuni 240 W, andmete logimise funktsiooni, toite kvaliteedi analüüsi ja teabe lugemise võimalust, mis on salvestatud USB-C kaablitesse. Paketti täiendavad selge HD ekraan automaatse pöörlemisega ja sujuv integreerimine arvutitega, ilma et oleks vaja paigaldada täiendavaid draivereid.

Laboriklassi täpsus iga mõõtmise jaoks

FNIRSI FNB-C2 kasutab välist 20-bitist analoog-digitaalmuundurit (ADC), mis tagab laboriklassi mõõtmiste täpsuse ja võimaldab tulemusi kuvada kuni seitsme olulise numbriga. Testija mõõdab pinget, voolu ja võimsust täpsusega 0.000001 V, A ja W, võimaldades analüüsida isegi väga väikeseid muutusi toiteparameetrites. See toetab pingeid vahemikus 4 kuni 50 V, voolu kuni 6,5 A ja võimsust kuni 240 W, seega töötab see probleemideta nii traditsiooniliste laadijate kui ka kaasaegsete 100 W, 140 W või 240 W hindega toiteallikatega. Tööohutust tagab sisseehitatud temperatuuriandur, mis jälgib seadme temperatuuri reaalajas täpsusega 1°C.

Täielik kontroll laadimise üle

Testija toetab Power Delivery 3.1 EPR standardit, kasutades protokolli suhtlemise eest vastutavat spetsiaalset kiipi, tagades stabiilse ühilduvuse kaasaegsete laadijatega. See tuvastab automaatselt ja aktiveerib kõige populaarsemad kiire laadimise tehnoloogiad, sealhulgas UFCS, Quick Charge 2.0, 3.0, 4 ja 5, Huawei FCP ja SCP, OPPO VOOC ja SVOOC, samuti VIVO VFCP. Seade suudab ka salvestada Power Delivery protokolli läbirääkimiste andmeid laadija ja toiteallika vahel, mis aitab tuvastada ühilduvusprobleeme. Täiendav funktsioon on QC suhtlemise konverteerimine PD-ks, mis aitab parandada ühilduvust erinevate kiire laadimise standardeid kasutavate seadmete vahel.

Detailne USB-C kaablite analüüs

FNIRSI FNB-C2 võimaldab lugeda USB-C kaablite E-Marker kiipidesse talletatud teavet. See võimaldab kontrollida 3 A, 5 A, 50 V, EPR, Thunderbolt 3 ja Thunderbolt 4 kaablite parameetreid, sealhulgas nende tüüpi, pikkust, maksimaalset võimsust, andmete edastuskiirus ja standardi versiooni. Testija pakub ka simuleerimisfunktsiooni erinevate kaabli konfiguratsioonide jaoks — alates mudelitest ilma E-Marker kiibita, mis toetavad kuni 60 W võimsust, kuni 100 W ja 240 W EPR profiilidega kaabliteni. Standardne 24-pinni USB-C isane ja emane pistik, mis vastab USB 4 Gen3-le, toetab ka kahepoolset võimuse voolu mõõtmist ja võimaldab kaablite ühendamist igas orientatsioonis.

Professionaalne toite kvaliteedi analüüs

Seade pakub kahte režiimi toiteparameetrite analüüsimiseks. Esimene režiim võimaldab joonistada pinget, voolu ja D+ ja D− laineid näidatud kiirusel 2 kuni 1,000 näidist sekundis, samas kui teine on mõeldud pingekõikumiste kiireks analüüsimiseks näidatud kiirusel 20,000 kuni 2 miljonit näidist sekundis. Testija kuvab ka USB bussi pinge (VBUS) laine reaalajas, võimaldades hinnata toite stabiilsust sagedusvahemikus 20 kHz kuni 2 MHz. Salvestusfunktsioon võimaldab pidevalt salvestada pingete ja voolude laained kuni 9 tunni jooksul, võimaldades seada salvestusintervalli 1 kuni 120 sekundi ja määrata mõõtmiste algus- ja lõppjuhised.

Andmed jõudluse hindamiseks

FNIRSI FNB-C2 salvestab mõõtmistulemused kümnes sõltumatues statistikas, mis käsitleb mahtuvust, energiat ja tööaega. Kogutud andmete põhjal arvutab see automaatselt aku mahtuvuse ja laadimise efektiivsuse, hõlbustades toiteallikate, akupankade või elementide jõudluse hindamist. See lahendus võimaldab mugavalt võrrelda järjestikuseid mõõtmisi ja jälgida parameetrite muutusi pikaajalise kasutamise jooksul.

Lihtsalt loetav ekraan ja kasutajasõbralik töö

1,54-tolline värviline TFT-LCD ekraan, mille eraldusvõime on 240 × 240 pikslit, pakub selget ülevaadet kõigist parameetritest. Sisseehitatud gravitatsioonisensor pöörab pildi automaatselt neljas suunas, tagades, et ekraan on lihtne lugeda sõltumata seadme orientatsioonist. Testija töötab Windowsi ja macOS arvutitega ilma täiendavate draiverite installimise vajaduseta, võimaldades hõlpsasti laiendada selle funktsionaalsust ja värskendada tarkvara, lastes seadmel tuvastada end USB mälupulgana. Samuti saate reguleerida ekraani heledust, automaatset tuhmumist, värviteemat ja liidese keelt ning vajaduse korral kiiresti taastada tehase seaded.

Komplektis

• USB testija
• Kasutusjuhend
