9 IP-kytkimen PoE-kameroiden sarja 9P+1UP ATTE IP-9-11-E
5052595 IP-9-11-E
5902143690320
Shipping 8-12 w.d
All about the product
Paketti 9 IP-kameroille, PoE-kytkin 9P+1UP ATTE IP-9-11-E
Käyttötarkoitus

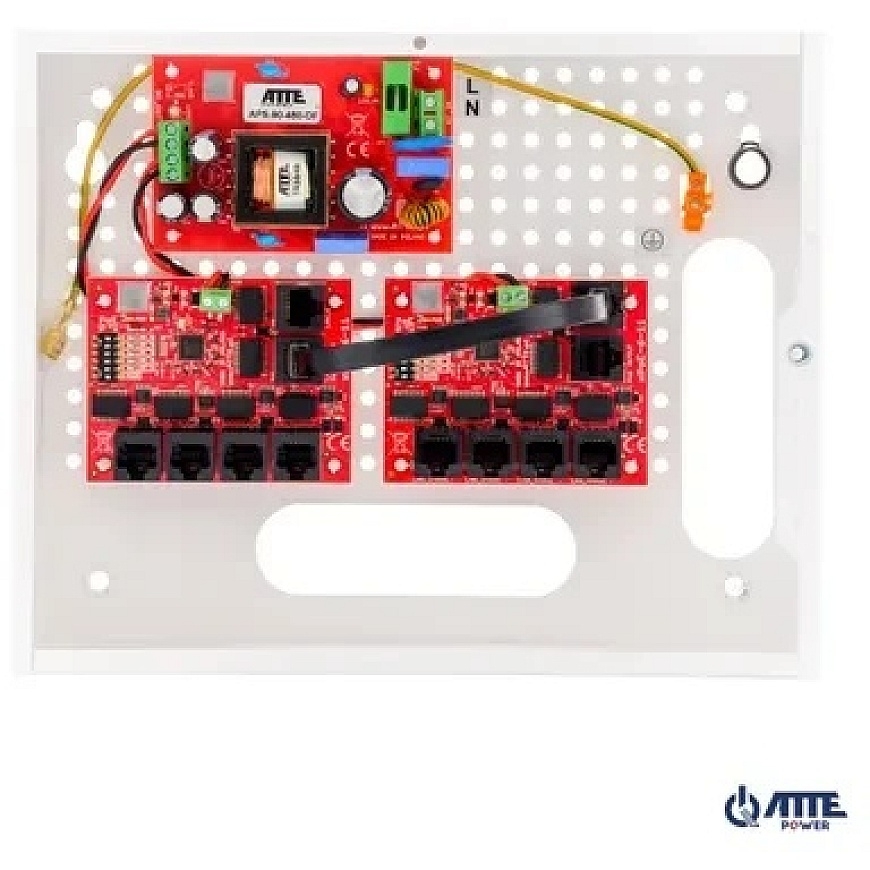

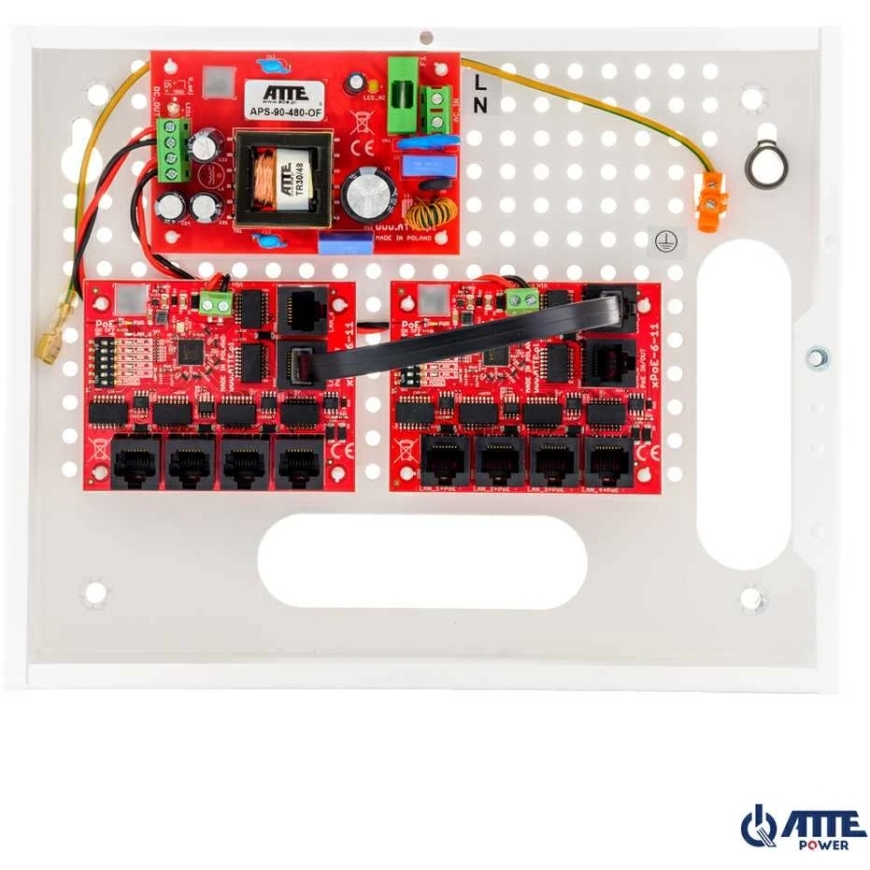

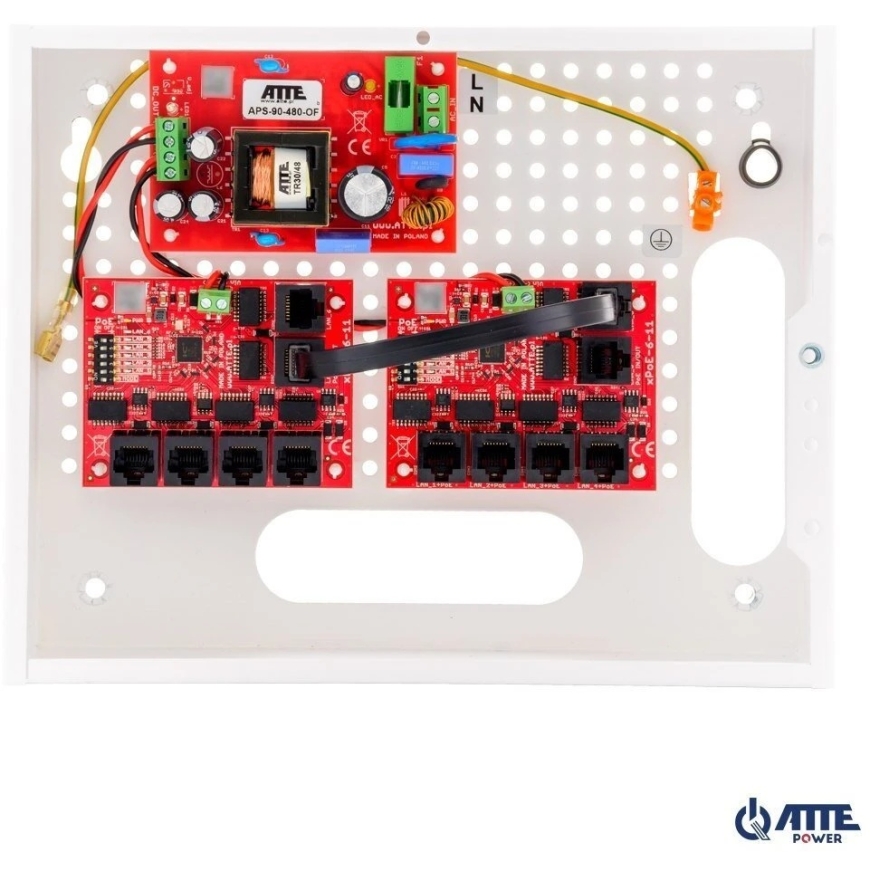

IP-9-11-E on käyttövalmis paketti, joka on suunniteltu IP CCTV -järjestelmän, joka koostuu yhdeksästä IP-kamerasta, virransyöttämiseen. Elektroninen PoE-lähtösuojaus varmistaa koko järjestelmän jatkuvan toiminnan oikosulun tai erillisten virtalinjojen ylikuormituksen sattuessa, ja virta palautuu automaattisesti katkoksen jälkeen. "Pitkän matkan" tila mahdollistaa siirtoetäisyyden lisäämisen jopa 280 m standardilla UTP-kaapelilla.
PoE-kytkimen mukana tulevat laitteet on suunniteltu toimimaan IP-kameroiden ja muiden verkkolaitteiden kanssa, jotka saavat virtaa PoE 802.3at/af ja PoE PASSIVE -standardeilla.

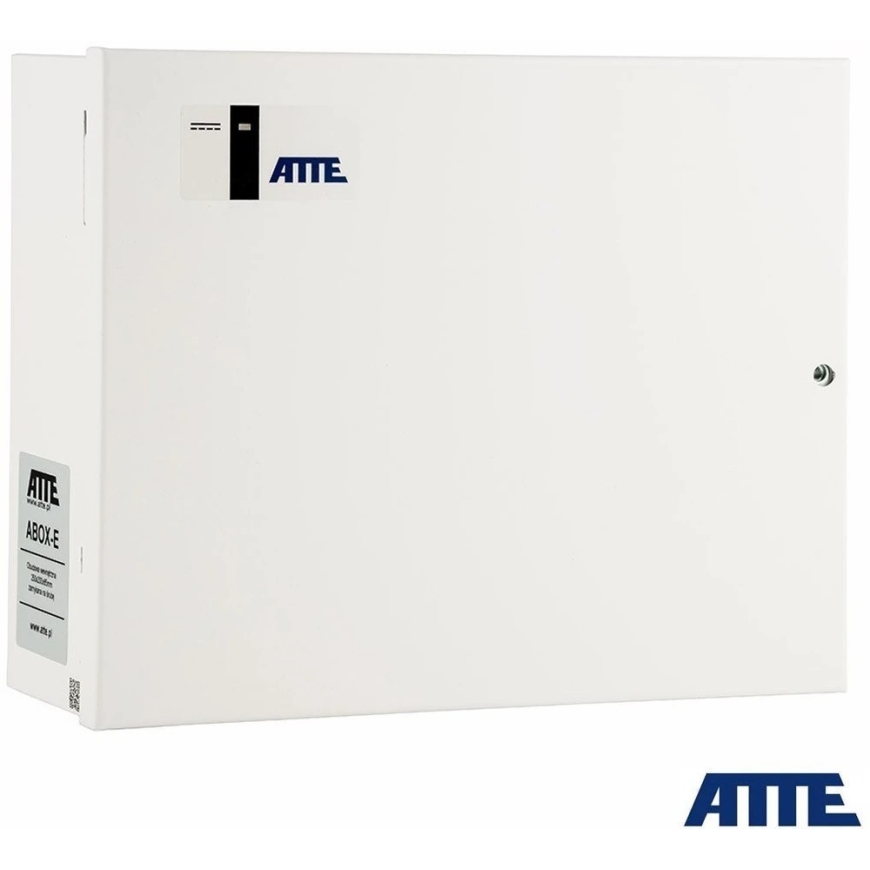

ABOX-sarjan sisäkaapit tarjoavat kätevän ratkaisun esteettisesti miellyttävään laiteasennukseen ja sisäkaapelien vetämiseen. Kaikki kaapit on valmistettu teräksestä, joka on puoli-mattapintainen valkoinen jauhepinnoitus. Modernin tuotantolinjan käyttö takaa korkeimman laadun ja tarkkuuden. Jokaisessa kaapissa on pulttilukko, irrotettavat ovet ja murtoilmaisin. Saatavilla olevat mallit tarjoavat erityisen 10,8 mm:n verkkosarjan, joka on yhteensopiva sisäänrakennettujen moduulien kiinnitysaukkojen välin kanssa. Tämä järjestelmä mahdollistaa valittujen laitteiden pystysuoran tai vaakasuoran asennuksen mihin tahansa etukäteen porattuun kaappiavaimeen.
Tärkeimmät ominaisuudet
- mahdollisuus syöttää virtaa 9 PoE 802.3at/af tai PASSIIVISILLE vastineille
- Tiedonsiirtoetäisyys jopa 280 m (pitkä matka -tilassa)
- elektroninen sulake, erillinen jokaiselle PoE-kanavalle (automaattinen palautus)
- mahdollisuus katkaista virta valituissa PoE-portteissa
- selkeä, optinen virran ja tiedonsiirron tilan osoitus
- jopa 70 W teho LAN_5 PoE IN/OUT -portissa
- jopa 40 W teho muissa PoE-porteissa
- helppo ja nopea käyttöönotto ilman parametrien määrittelyä
- korkea virtamoduulin hyötysuhde (>90 %)
- helppo ja nopea asennus modulaarisen rakenteen ansiosta
- helppo järjestelmän laajentaminen ja skaalaaminen lisäämällä ylimääräisiä xPoE / IP ja IPB / IPUPS -sarjan kytkimiä
- moduulien asennus mihin tahansa kaapin aukkoon (ruudukkojärjestelmä)
- mahdollisuus pitää varakaapelit kaapin sisällä

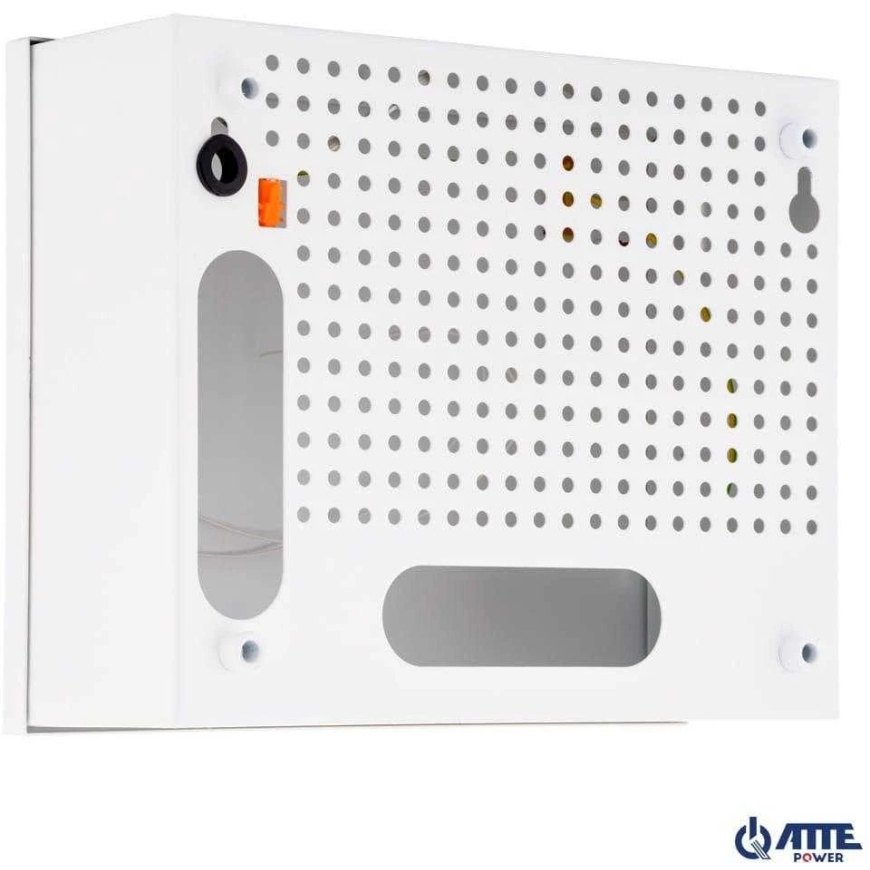

- kaapelin sisäänvedot kaapin takana
- etäisyys seinästä / kiinnityspinnasta
Tekniset tiedot
| LAN-portit | 10 RJ45-porttia 10/100 Mbps (9xLAN+PoE, 1xUplink) |
| Tuetut PoE-vastaanottimet (vakio / maksimi teho) | 802.3af – jopa 15,4 W LAN_1...LAN_5 802.3at – jopa 30 W LAN_1...LAN_5 PoE PASSIVE – jopa 70 W LAN_5 / jopa 40 W LAN_1...LAN_4 |
| PoE-lähdöt (vakio / virtatilat) | LAN_1...LAN_5 PoE PASSIIVINEN, B-tila (4,5+) (7,8-) |
| PoE-lähtösuojaus (ylikuormitus / oikosulku) | LAN_1...LAN_40,75A / elektroninen (automaattinen palautus)LAN_51,25A / elektroninen (automaattinen palautus) |
| Mikrokytkimet SW1 | 1 kytkin "MODE" – kytkimen toimintatila, 2–6 kytkintä "PoE ON/OFF" – PoE-virta LAN_1–LAN_5 porteissa |
| "Vakio" toimintatila | 1 kytkin "MODE" OFF-asennossa LAN_1...LAN_6 – toimintamatka jopa 100 m (10/100 Mbps) |
| Pitkän matkan toimintatila | 1 kytkin "MODE" päällä LAN_1...LAN_4 – toimintamatka jopa 280 m (10 Mbps) LAN_5...LAN_6 – toimintamatka jopa 100 m (10/100 Mbps) |
| Vaihtovirtasovitin (tyyppi/tyyppi) | Impulssi SMPS / APS-90-480-OF |
| Virtalähteen lähtösuojaus (ylikuormitus / oikosulku) | 9A, elektroninen (oikosulun jälkeen voi olla tarpeen käynnistää virtalähde uudelleen) |
| Virtalähteen lämpösuojaus | TSD (lämpökatkaisu) 130 °C, tarvitaan uudelleenkäynnistys |
| Virtalähteen sisääntulojännitteen alue / syöttösuojaus | 180...240 V vaihtovirta / T3,15 A sulake F1 |
| Virtalähteen lähtöteho (jatkuva) | 96W |
| Virtalähteen hyötysuhde | 92 % 90 W teholla |
| Virtalähteen lähtöjännite (PoE-kameroille) | 48 V +/- 2 % |
| Kaapin kokoaminen | Kiinnitetään seinään, kiinnityskohdat 6 mm |
| Asennuslaitteet kaapin sisälle | järjestelmän reiän poraus 4,8 mm 10,8 mm ruudukossa |
| Käyttölämpötila-alue | -10°C...+40°C |
| Kaappi (tyyppi / materiaali / väri / suojaus / kaapelin sisäänvedot) | ABOX-E / metalli / valkoinen / avautumissuojaus / kaapin takana, etäisyys seinästä |
| Mitat / nettopaino / suojausluokka | 250 x 200 x 85 mm / 1,52 kg / IP20 |
