9 IP-lülitiga PoE kaamera komplekt 9P+1UP ATTE IP-9-11-E
5052595 IP-9-11-E
5902143690320
Tarneaeg 8-12 t.p.
Kõik toote kohta
Komplekt 9 IP kaamerale, PoE lüliti 9P+1UP ATTE IP-9-11-E
Eesmärk

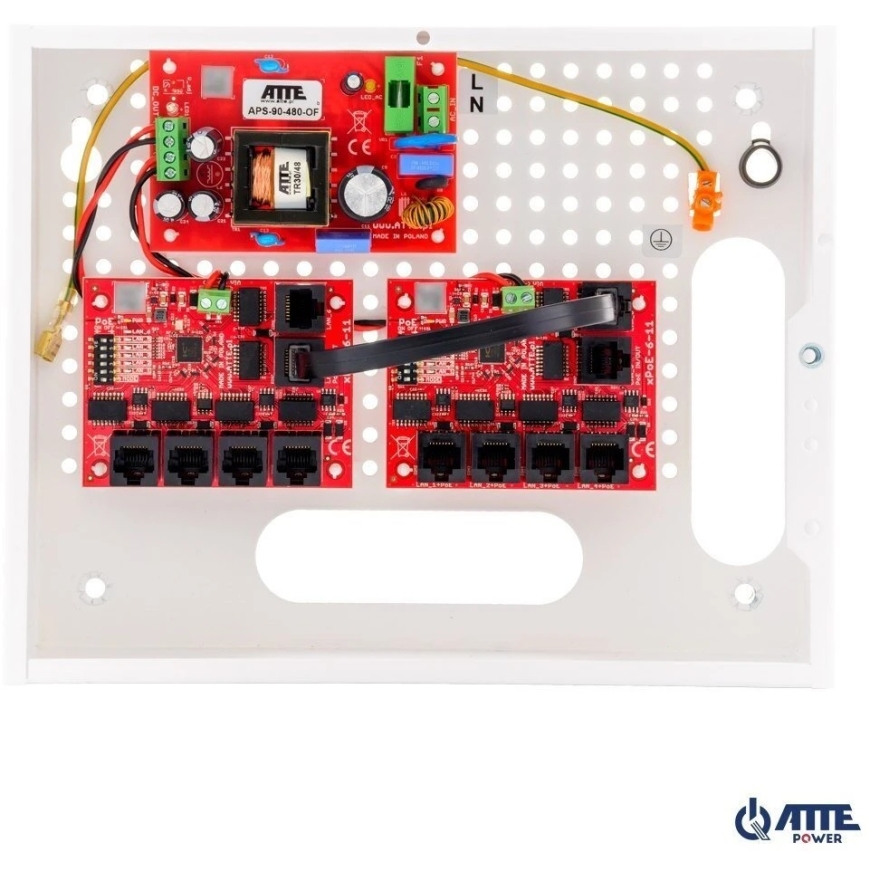

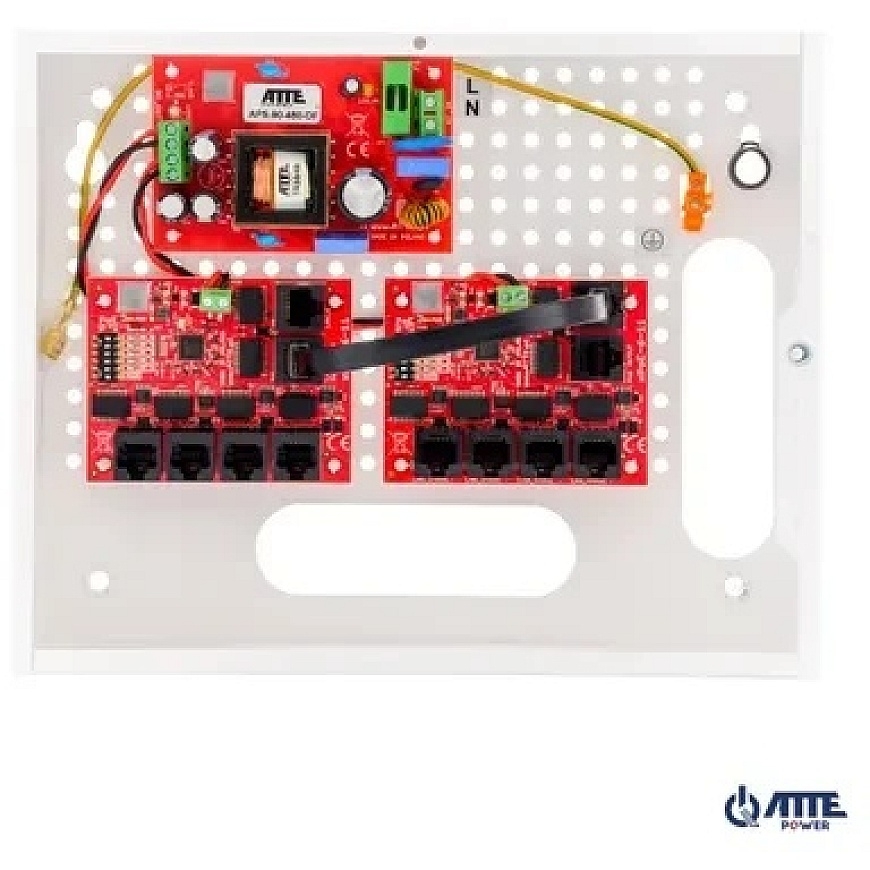

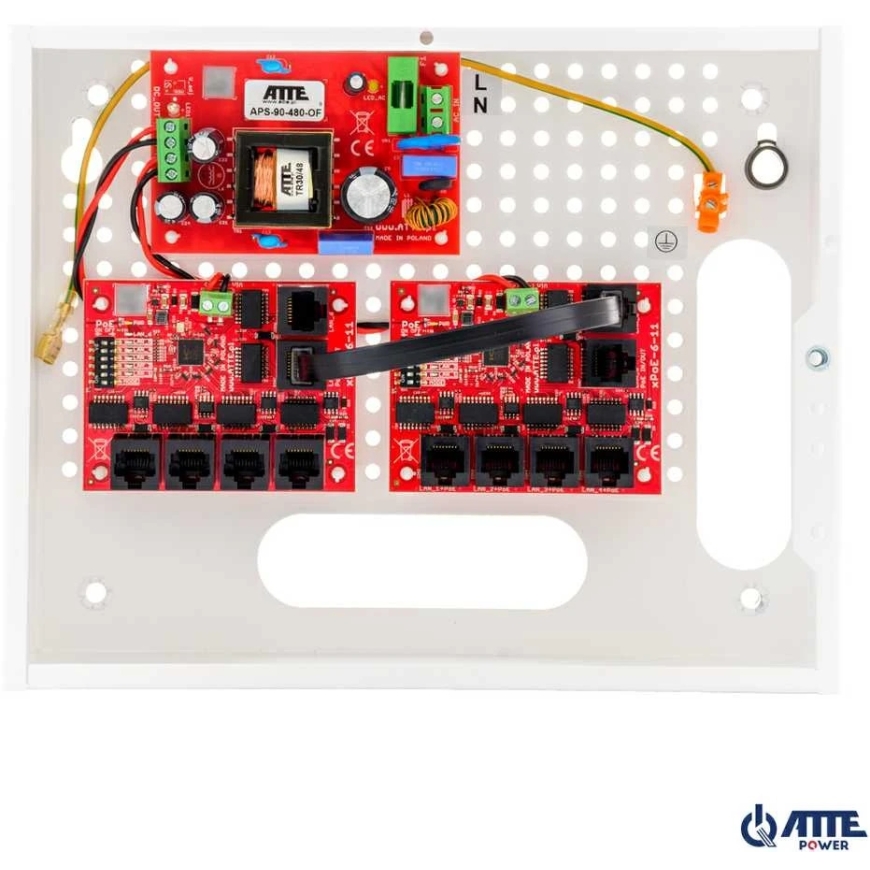

IP-9-11-E on valmis komplekt IP CCTV süsteemi toiteks, mis koosneb üheksast IP kaamerast. Elektroniline PoE väljundi kaitse tagab kogu süsteemi töökatkestuse või eraldi toitejuhtmete ülekoormuse korral ja pinget taastatakse automaatselt pärast katkemist. „Pikamaa“ režiim võimaldab suurendada edastamiskaugust kuni 280 m, kasutades standardset UTP kaablit.
PoE lülitiga komplektid on mõeldud töötamiseks IP kaamerate ja teiste võrgu seadmetega, mis saavad toidet PoE 802.3at/af ja PoE PASSIVE standardite kohaselt.

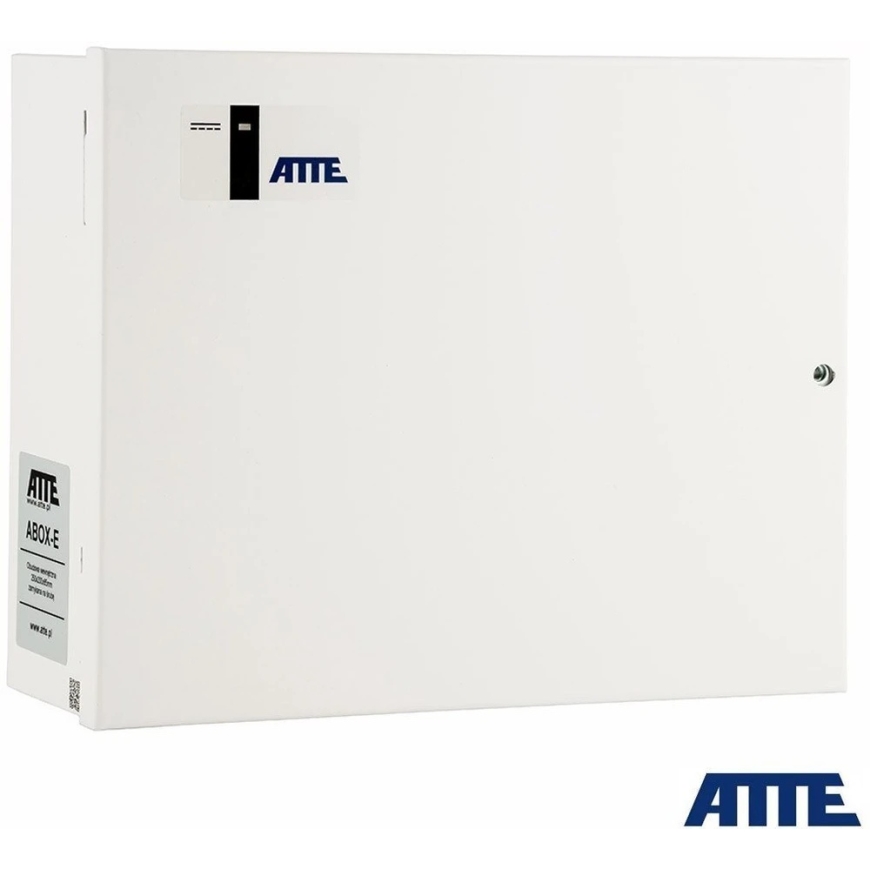

ABOX seeria sisekorpused pakuvad mugavat lahendust seadmete esteetiliseks paigaldamiseks ja sisejuhtmete väljatõmbamiseks. Kõik korpused on valmistatud lehtterasest, poolmatte valge pulbervärviga kaetud. Kaasaegse tootmisliini kasutamine tagab kõrgeima kvaliteedi ja täpsuse. Igal korpusel on mutrivõti, eemaldatavad uksed ja sissemurdmiskaitse lüliti. Saadaval mudelid omavad erilist 10,8 mm võrgu paigutust, mis on kooskõlas sisseehitatud moodulite kinnitushulgaga. See süsteem võimaldab vertikaalset või horisontaalset paigaldamist valitud seadmetele igas eelnevalt löödud korpuse kohas.
Peamised omadused
- võime toita 9 PoE 802.3at/af või PASIIVNE vastuvõtjat
- Andmeedastus kaugus kuni 280 m (pikamaa režiimis)
- elektrooniline kaitse, sõltumatu igas PoE kanalist (automaatne taaskäivitamine)
- võime välja lülitada toite valitud PoE sadamates
- selge, optiline toite- ja andmeedastusoleku indikaator
- kuni 70 W võimsust LAN_5 PoE IN/OUT sadamas
- kuni 40 W võimsust teistes PoE sadamates
- lihtne ja kiire käivitamine ilma parameetrite konfigureerimiseta
- kõrge toite mooduli efektiivsus (>90 %)
- lihtne ja kiire paigaldamine modulaarsest konstruktsioonist
- süsteemi lihtne laiendamine ja skaleerimine täiendavate xPoE / IP ja IPB / IPUPS seeria lülitite lisamisega
- moodulite paigaldamine igas korpuse avas (võrgusüsteem)
- tasub varukaableid korpuse sees hoida

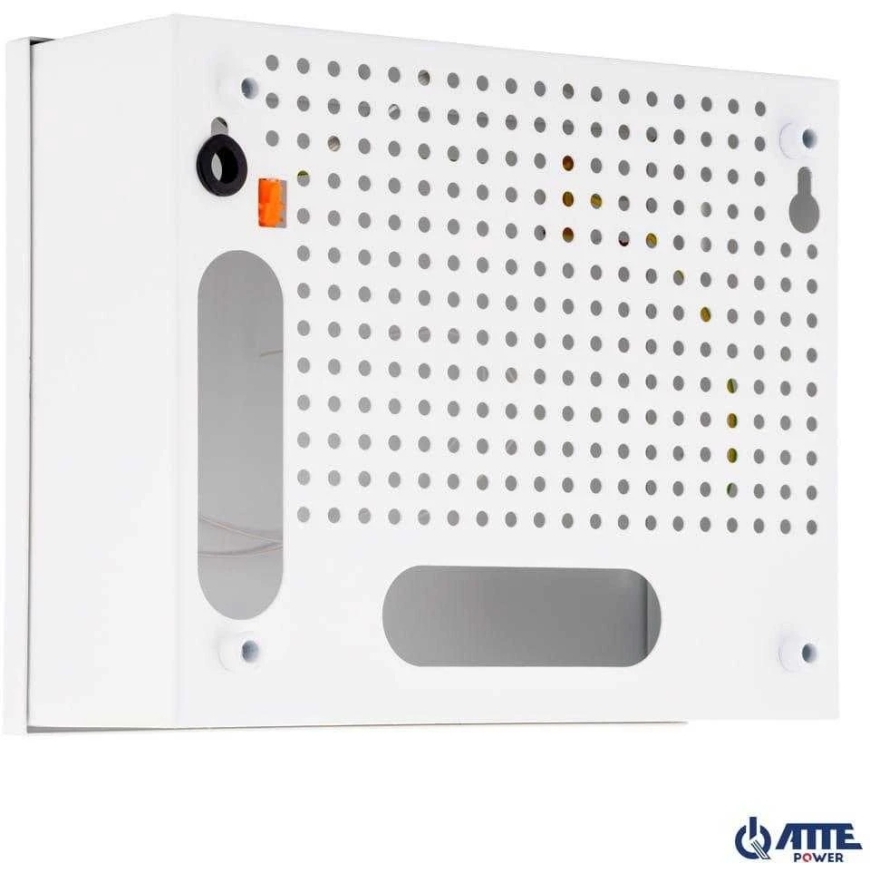

- kaablite sisend korpuse taga
- kaugus seinast / kinnituspinnast
Spetsifikatsioon
| LAN sadamad | 10 RJ45 sadama 10/100 Mbps (9xLAN+PoE, 1xUplink) |
| Toetatud PoE vastuvõtjad (standardi / maksimaalne võimsus) | 802.3af – kuni 15,4 W LAN_1...LAN_5 802.3at – kuni 30 W LAN_1...LAN_5 PoE PASSIVE – kuni 70 W LAN_5 / kuni 40 W LAN_1...LAN_4 |
| PoE väljundid (standardne / toite režiim) | LAN_1...LAN_5 PoE PASSIVE, B režiim (4,5+) (7,8-) |
| PoE väljundi kaitse (ülekoormus / lühis) | LAN_1...LAN_40,75A / elektrooniline (automaatne taaskäivitamine)LAN_51,25A / elektrooniline (automaatne taaskäivitamine) |
| Mikrolülitid SW1 | 1 lüliti „MODE“ – lüliti töörežiim, 2–6 lülitit „PoE ON/OFF“ – PoE toide LAN_1–LAN_5 sadamates |
| „Standard“ töörežiim | 1 lüliti „MODE“ OFF asendis LAN_1...LAN_6 – töökatkestus kuni 100 m (10/100 Mbps) |
| Pikamaa töörežiim | 1 lüliti „MODE“ sisse lülitatud asendis LAN_1...LAN_4 – töökatkestus kuni 280 m (10 Mbps) LAN_5...LAN_6 – töökatkestus kuni 100 m (10/100 Mbps) |
| Vahelduvvoolu adapter (tüüp/tüüp) | Impulss SMPS / APS-90-480-OF |
| Toiteallika väljundi kaitse (ülekoormus / lühis) | 9A, elektrooniline (lühiühenduse korral võib olla vajalik toiteallika taaskäivitamine) |
| Toiteallika termiline kaitse | TSD (termiline väljalülitus) 130 °C, vajab taaskäivitamist |
| Toiteallika sisselasketugevuse vahemik / sissetõmbekaitse | 180...240 V vahelduvvool / T3,15 A kaitse F1 |
| Toiteallika väljundvõimsus (püsiv) | 96W |
| Toiteallika efektiivsus | 92 % 90 W võimsusel |
| Toiteallika väljundpinged (toitega PoE kaamerad) | 48 V +/- 2 % |
| Korpuse paigaldamine | Seinale kinnitatav, kinnituskohad 6 mm |
| Paigaldamisdetailid korpuse sees | süsteemi aukude löömine 4,8 mm 10,8 mm võrgus |
| Töötemperatuuri vahemik | -10°C...+40°C |
| Korpus (tüüp / materjal / värv / kaitse / kaabli sisend | ABOX-E / metall / valge / avamine kaitse / korpuse taga, kaugus seinast |
| Mõõdud / netokaalu / kaitseaste | 250 x 200 x 85 mm / 1,52 kg / IP20 |
