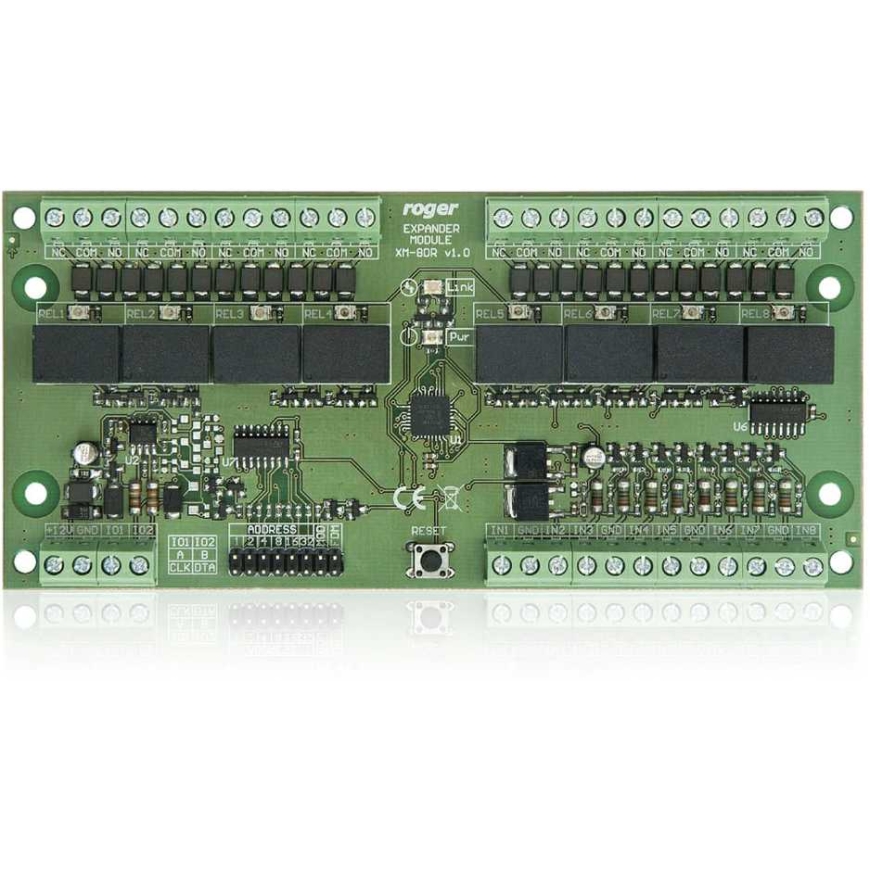

Экспандер Mes/mes ROGER XM-8DR-BRD

ОСНОВНЫЕ ФУНКЦИИ

• Восемь NO/NC входов
• Восемь релейных выходов с одним NO/NC контактом, 1,5 A / 30 V DC
• Связь по протоколу RACS CLK/DTA
• Версия в виде встроенного электронного модуля
• Возможность работы в автономном режиме как релейный модуль

НАЗНАЧЕНИЕ

XM-8DR-BRD это модуль расширения ввода/вывода, предназначенный для устройств, совместимых с протоколом связи RACS CLK/DTA. Устройство имеет восемь NO/NC входов и восемь релейных выходов, нагрузка которых составляет 1,5 A / 30 V DC.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Параметр : Значение
• Напряжение питания : номинальное 12 V DC, допустимое 10–15 V DC
• Ток потребления : 25 mA плюс 40 mA для каждого активированного реле
• Нагрузка реле : 30 V DC / 1,5 A
• Входные линии : двухсостояние NO/NC входные линии, внутренне подключенные к положительному источнику питания через резистор 5,6 кОм, порог переключения около 3 V
• Максимальная дистанция : между контроллером и модулем XM-8DR: макс. 150 м
• Класс окружающей среды (по EN 50131-1) : Класс IV, -25 °C..+60 °C, влажность 10–95 % (без конденсации)

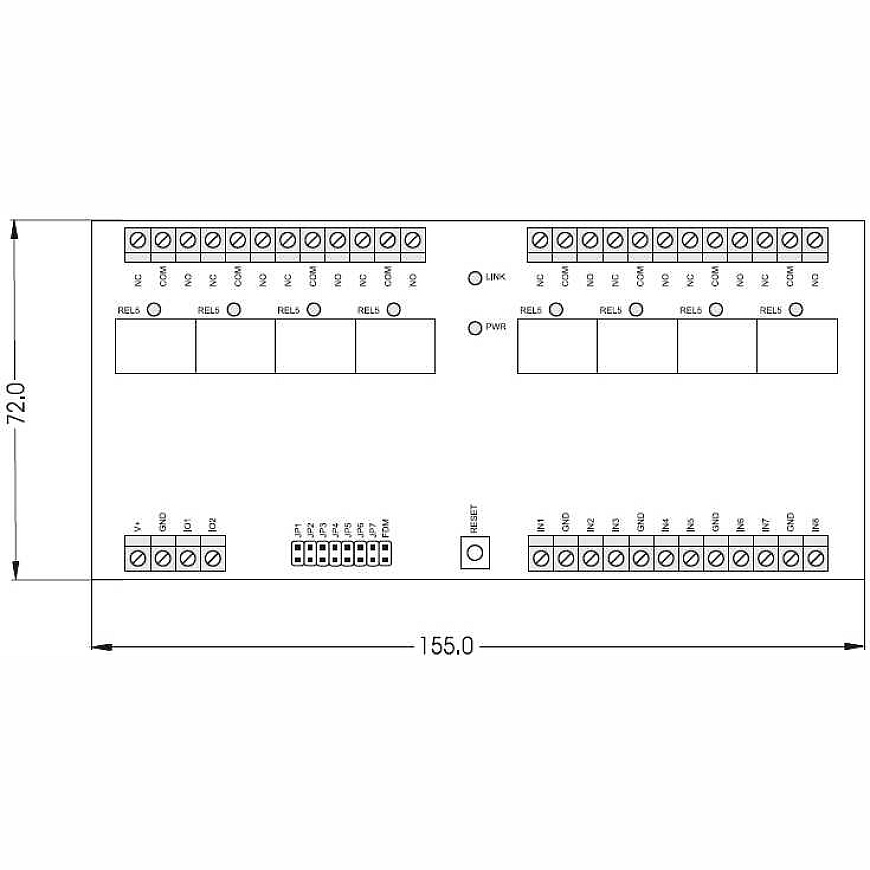

• Габариты (высота х ширина) : 72 x 155 мм
• Вес : 115 г
• Сертификаты : знак CE
