Главная > Электроника>Аудио и видео>Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В – 2
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В – 3
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В – 4
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В
Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В

Оттенок товара и его реальный цвет могут отличаться от того, что показано на фотографии, так как изображения носят иллюстративный характер. Описание товара является общим и может не включать все его характеристики.

Контроллер солнечной энергии DFRobot 9 В / 12 В / 18 В

69.01 €
Мес. плата от 2,68 €
3772081

AN-12496

5904422341114

Доставка 11-18 р.д.

Вас заинтересовал этот товар?
(Прочитать условия обслуживания)

Все о продукте

Модуль управления энергией солнечных батарей. Питается от солнечных панелей 9 В / 12 В / 18 В. В нем есть инвертор с выходами 5 В / 1,5 А; 3,3 В / 1 А; 9 В, 12 В / 0,5 А, поэтому его можно использовать как зарядное устройство для Li-Pol батарей 3,7 В или USB зарядное устройство. Модуль также имеет множество защит: от обратной полярности, от перегрева, от короткого замыкания.

Основные функции:

  • Алгоритм постоянного напряжения MPPT, увеличивающий эффективность солнечной панели
  • Входное напряжение солнечной панели от 7 до 30 В
  • Различные режимы зарядки: солнечная / адаптер переменного тока / USB зарядное устройство (максимальный ток 2 А)
  • Три отдельно управляемых регулируемых источника питания, предназначенных для маломощных приложений
  • Керамические конденсаторы (MLCC), безопасные, стабильные, высокого качества
  • Различные меры защиты
  • USB разъем с ESD

Спецификации:

  • Модель: LTC3652
  • Входное напряжение солнечной панели: от 7 В до 30 В
  • Вход батареи: Li-Pol 3,7 В 1C
  • Ток зарядки: макс. 2 А
  • Пороговое напряжение зарядки: 4,2 В ±1%
  • Настройки напряжения MPPT: OFF / 9 В / 12 В / 18 В
  • Входное напряжение USB: 5 В
  • Регулируемый источник питания:
    • OUT1: 5 В / 1,5 А
    • OUT2: 3,3 В / 1 А
    • OUT3: 9 В / 12 В / 0,5 А
  • Регулируемый источник питания:
    • OUT1: 86% при 50% нагрузке
    • OUT2: 92% при 50% нагрузке
    • OUT3 (9 В): 89% при 50% нагрузке
  • Эффективность зарядки USB: 84% при 1 А
  • Эффективность солнечной зарядки (18 В): 78% при 1 А
  • Максимальный ток в режиме ожидания: менее 3 мА
  • Безопасность:
    • BAT IN: от перезаряда / от разряда / от чрезмерного тока / от обратной полярности
    • OUT1 - OUT-2 / USB выход: защита от короткого замыкания / от чрезмерного тока / от перегрева
    • SOLAR IN: защита от обратной полярности
  • Рабочая температура: от -40 °C до 85 °C
  • Размеры: 78 x 68 мм

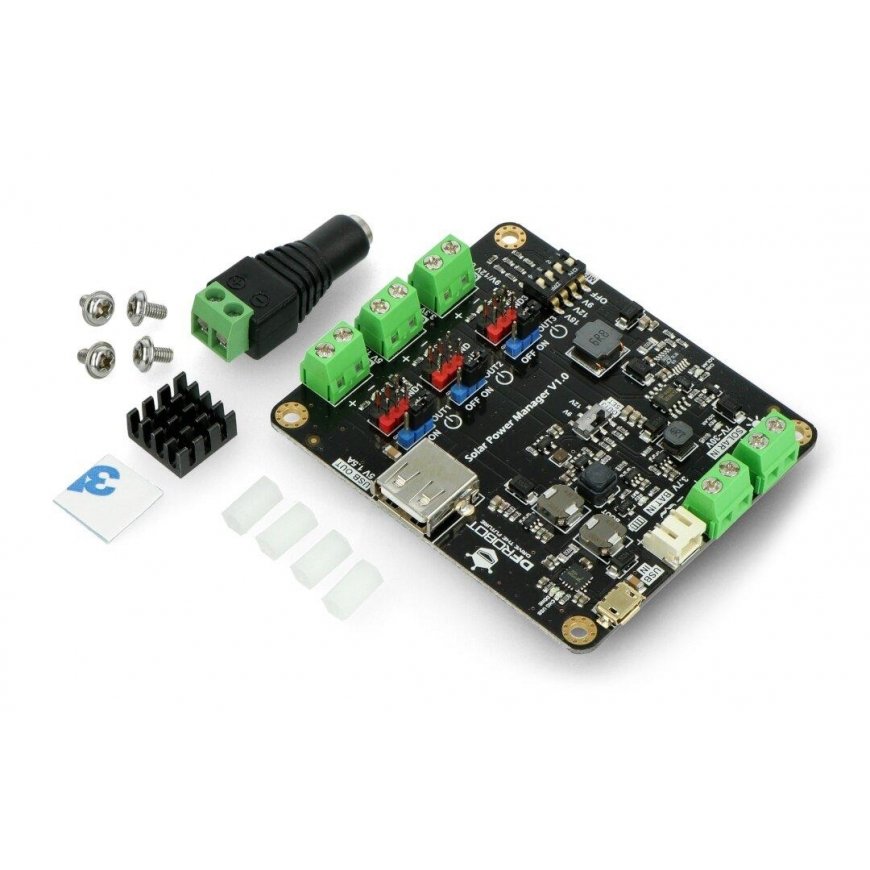

В комплекте:

  • 3x черный перемычка
  • 4x нейлоновая прокладка M3
  • 4x винт M3
  • Алюминиевый радиатор 14 x 14 мм
  • Термопроводящая паста из силикона 14 x 14 мм
  • Адаптер для DC разъема

Ссылки:
Страница производителя
Руководство
