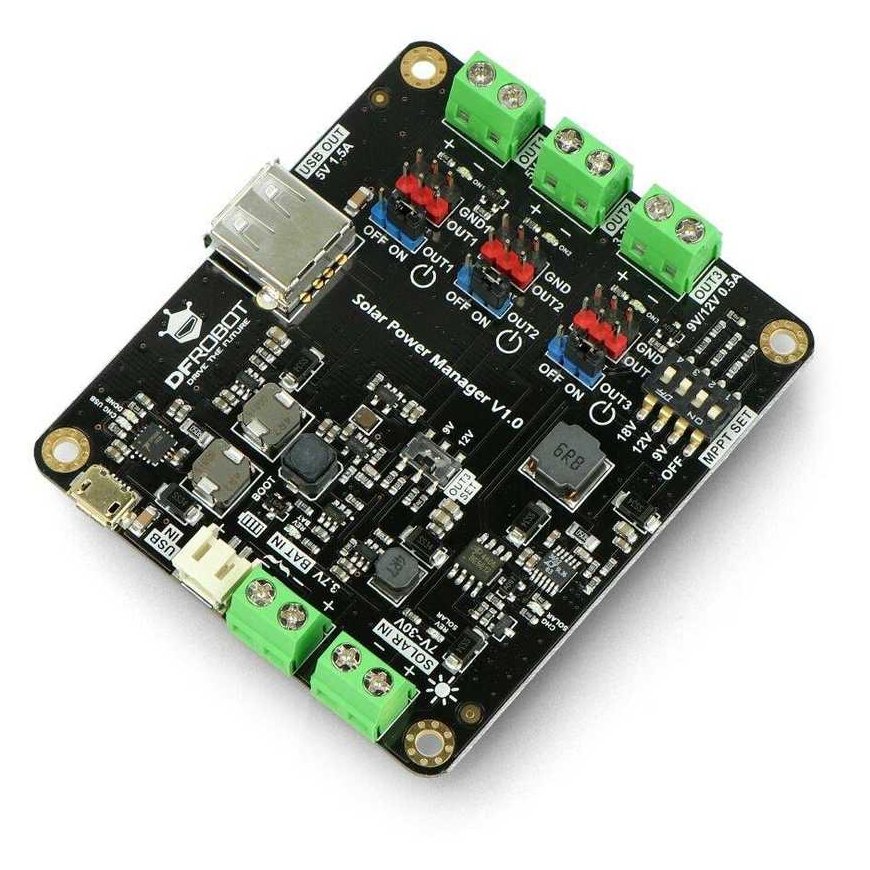

DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V

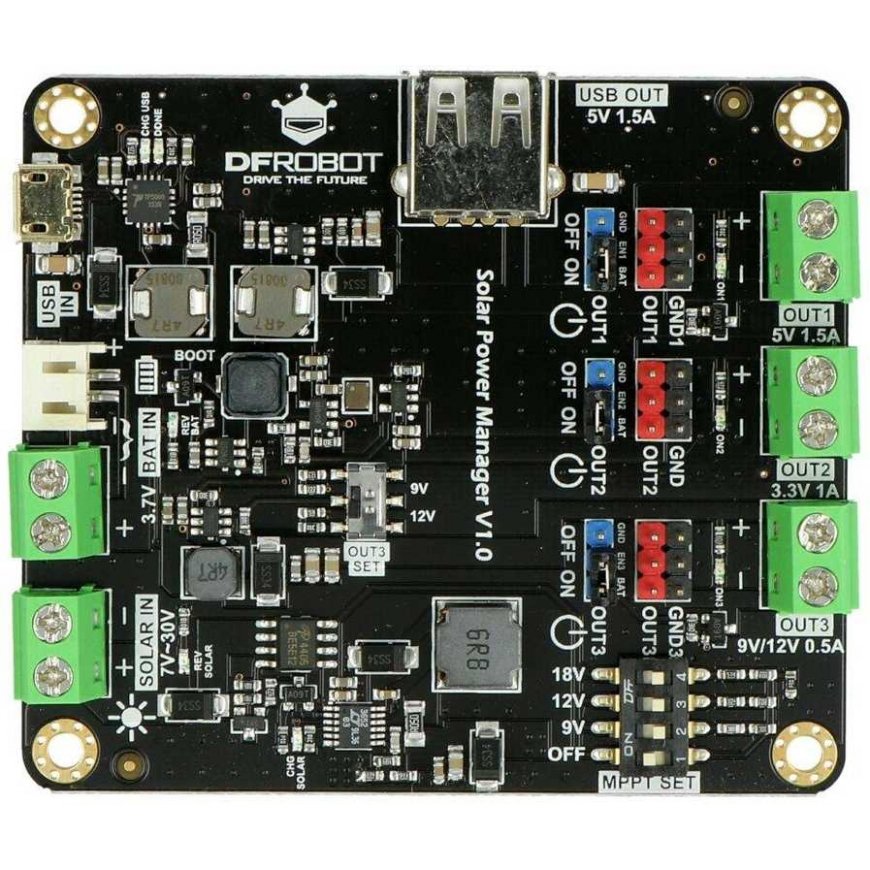

DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V – 2

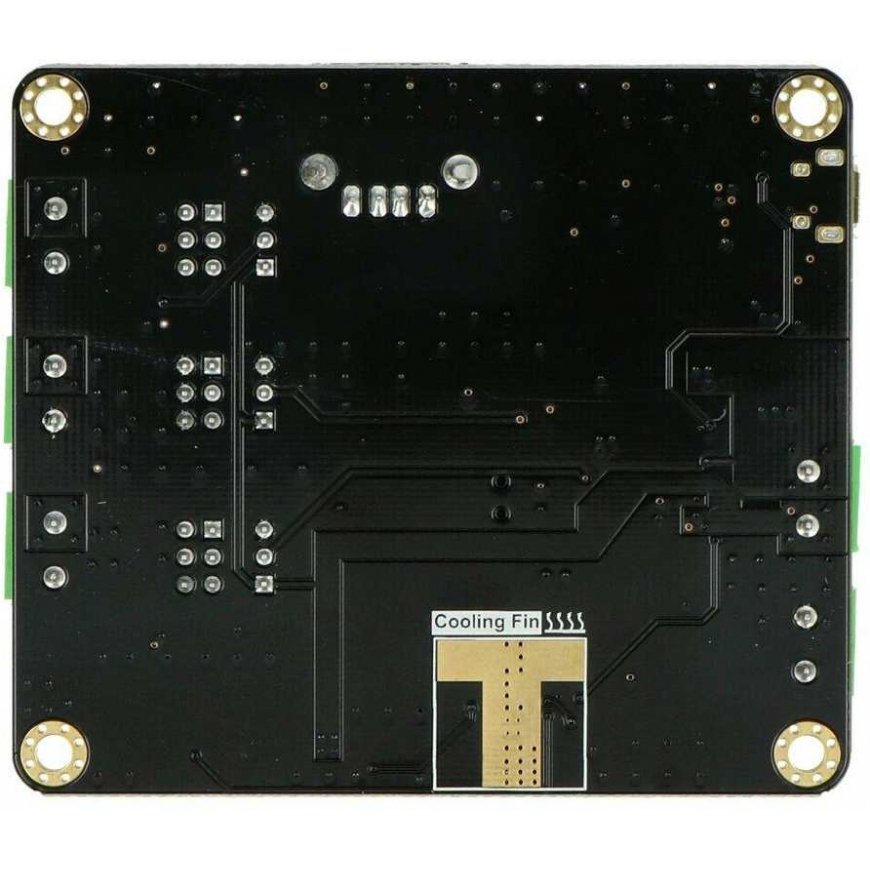

DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V – 3
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V – 4
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V
DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V

Tuotteen sävy ja todellinen väri voivat poiketa kuvassa esitetystä, koska kuvat ovat havainnollistavia. Tuotekuvaus on yleinen eikä välttämättä sisällä kaikkia tuotteen ominaisuuksia.

DFRobot aurinkoenergian ohjain 9 V / 12 V / 18 V

69.01 €
Kuukausimaksu alkaen 2,68 €
3772081

AN-12496

5904422341114

Shipping 11-18 w.d

Oletko kiinnostunut tästä tuotteesta ?
(Lue käyttöehdot)

All about the product

Aurinkopaneelien energianhallintamoduuli. Käytetään 9 V / 12 V / 18 V paneeleilla. Siitä löydät muuntimen, jossa on 5 V / 1,5 A; 3,3 V / 1 A; 9 V, 12 V / 0,5 A lähtöjä, joten sitä voidaan käyttää 3,7 V Li-Pol akkujen laturina tai USB-laturina. Moduulissa on myös useita suojatoimintoja: käänteisen napaisuuden, ylikuumenemisen, oikosulun suoja.

Pääominaisuudet:

  • MPPT vakiojännitealgoritmi, joka parantaa aurinkopaneelin tehokkuutta
  • Aurinkopaneelin sisäänmenojännite 7-30 V
  • Eri lataustilat: aurinko / vaihtovirtasovitin / USB-laturi (maksimi virta 2 A)
  • Kolme erikseen ohjattavaa, säädettävää kytkentä / katkaisuvirransyöttöä matalan tehon sovelluksiin
  • Keraamiset kondensaattorit (MLCC), turvalliset, vakaat, korkealaatuiset
  • Eri suojausmenetelmät
  • USB-liitäntä ESD:llä

Tekniset tiedot:

  • Malli: LTC3652
  • Aurinkosisäänmenojännite: 7 V - 30 V
  • Akun sisäänmeno: Li-Pol 3,7 V 1C
  • Latausvirta: maks. 2 A
  • Latauksen raja-jännite: 4,2 V ±1%
  • MPPT jänniteasetukset: OFF / 9 V / 12 V / 18 V
  • USB-sisäänmenojännite: 5 V
  • Säädettävä virtalähde:
    • OUT1: 5 V / 1,5 A
    • OUT2: 3,3 V / 1 A
    • OUT3: 9 V / 12 V / 0,5 A
  • Säädettävä virtalähde:
    • OUT1: 86% 50% kuormituksessa
    • OUT2: 92% 50% kuormituksessa
    • OUT3 (9 V): 89% 50% kuormituksessa
  • USB-lataustehokkuus: 84% 1 A:ssa
  • Aurinkolatausteho (18 V): 78% 1 A:ssa
  • Maksimi lepotila: alle 3 mA
  • Turvallisuus:
    • BAT IN: ylikuormituksesta / tyhjentymisestä / liian suuresta virrasta / käänteisestä napaisuudesta
    • OUT1 - OUT-2 / USB-lähtö: oikosulusta / liian suuresta virrasta / ylikuumenemisesta
    • SOLAR IN: käänteistä napaisuutta vastaan
  • Käyttölämpötila: -40 °C - 85 °C
  • Mitat: 78 x 68 mm

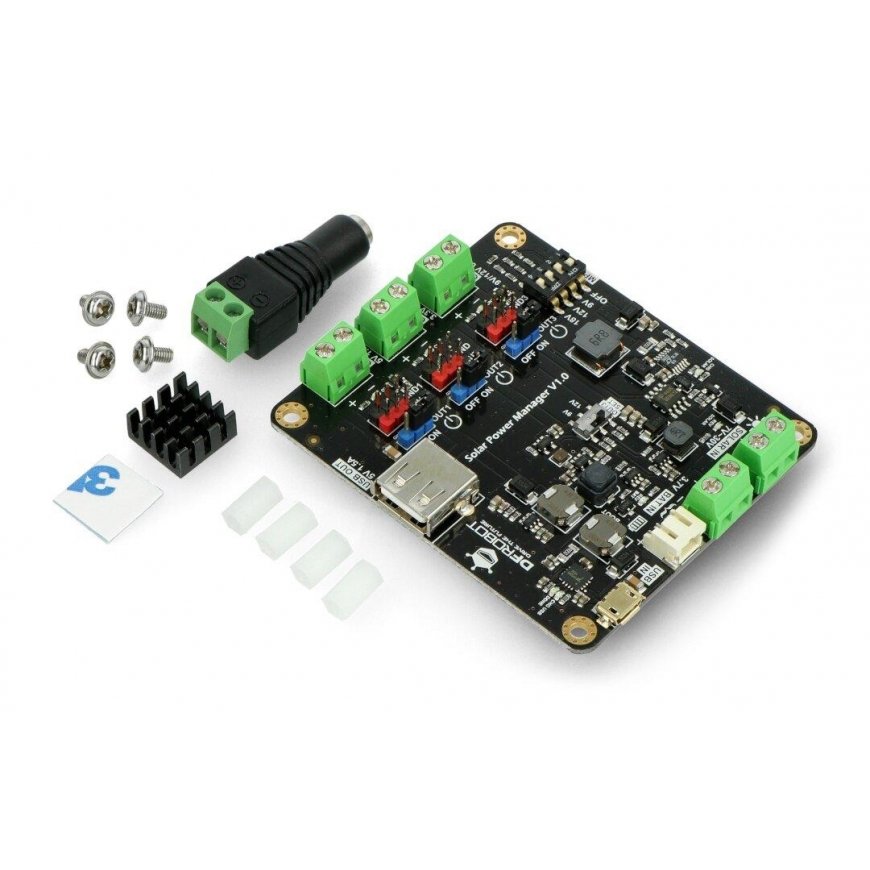

Pakkaus sisältää:

  • 3x musta liitin
  • 4x nylon-pesä M3
  • 4x M3 ruuvi
  • Alumiinijäähdytin 14 x 14 mm
  • Lämpöjohtavuusmassa silikonista 14 x 14 mm
  • DC-liitännän sovitin

Linkit:
Valmistajan sivu
Käyttöopas
