LCR Tester FNIRSI LCR-ST2

Viskas apie produktą

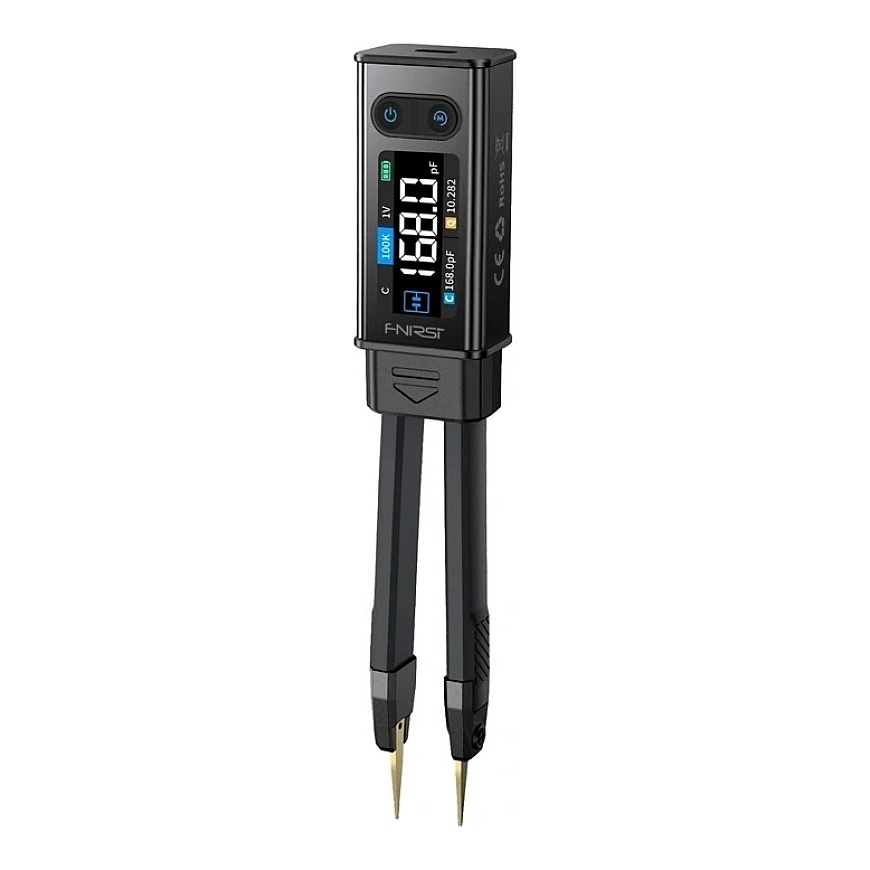

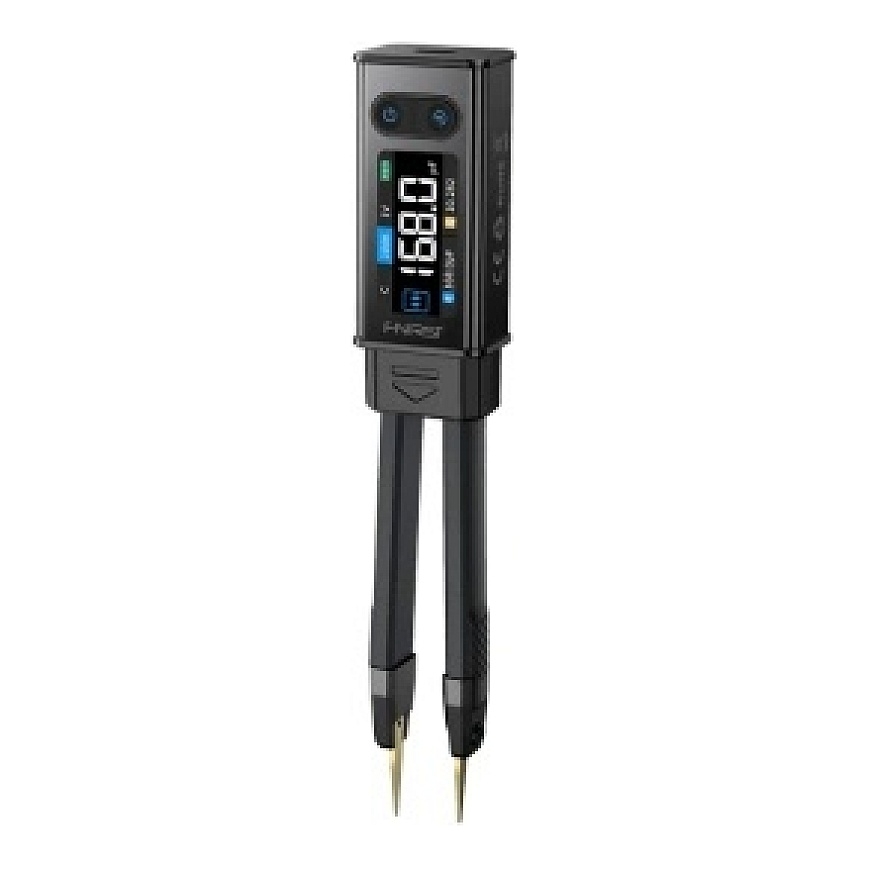

FNIRSI LCR-ST2 LCR Tester

Dirbant su elektroniniais komponentais, reikia įrankio, kuris sujungia tikslumą, greitį ir lengvumą naudoti. FNIRSI LCR-ST2 siūlo platų matavimo galimybių spektrą, palaiko daugybę dažnių ir bandymo įtampos lygių, turi intelektualias analizės funkcijas ir dvi jungimo metodo galimybes tiriamiems komponentams. Aiškus spalvotas ekranas su automatinio vaizdo sukimosi funkcija, kompaktiškas pinceto dizainas ir įkraunama baterija, teikianti maždaug 3 valandas veikimo, daro šį prietaisą idealiu tiek paslaugų stotims, tiek darbo lauke. Šis universalis testeris palengvina atskirų komponentų diagnostiką ir masinį elektroninių komponentų testavimą.

Platus matavimo diapazonas ir visapusiška parametrų analizė

Testeris leidžia tiksliai matuoti pasipriešinimą nuo 10 mΩ iki 10 MΩ, talpą nuo 1 pF iki 22 mF, induktyvumą nuo 1 μH iki 10 H, įtampą iki ±30 V ir diodų su pirmine įtampa iki 0,7 V. Be pagrindinių verčių, prietaisas taip pat rodo pagrindinius elektros parametrus, tokius kaip D, Q, Z, X, θ ir ESR, leisdamas atlikti išsamią analizuojamo komponento savybių analizę. Automatinis rezistorių, kondensatorių ir induktorių atpažinimas dar labiau pagreitina procesą, panaikinant poreikį rankiniu būdu pasirinkti matavimo tipą.

Fleksibilūs nustatymai įvairioms programoms

FNIRSI LCR-ST2 leidžia pritaikyti matavimo sąlygas pagal bandymui naudojamo komponento tipą. Yra penki testavimo dažniai (100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz), leidžiantys profesionaliai analizuoti daugybę elektroninių komponentų tipų. Be to, galite pasirinkti vieną iš keturių RMS testavimo įtampos lygių (0,1 V, 0,3 V, 0,6 V arba 1,0 V), kad padidintumėte matavimo stabilumą ir tikslumą, priklausomai nuo tiriamo komponento savybių.

Intelektualios funkcijos greitam diagnostikai

Prietaisas turi pilno dažnio skenavimo režimą nuo 100 Hz iki 100 kHz, leidžiantį greitai analizuoti komponento dažnio atsaką vieno matavimo metu. Testeris taip pat siūlo intelektualią funkciją komponentams rūšiuoti pagal nustatytas nominalias vertes ir tolerancijas, automatiškai klasifikuodamas juos kaip atitinkančius arba neatitinkančius reikalavimų masinio gamybos testavimo metu. Paprastas privalumas yra tuo pačiu metu rodančios lygiavertes vertes serijinėse ir paralelinėse konfigūracijose, kas padeda sumažinti parazitinių parametrų poveikį ir padidina rezultatų tikslumą. Praktinės HOLD, Max ir Min funkcijos leidžia patogiai užfiksuoti ir analizuoti matavimo rezultatus. Prietaisas taip pat leidžia tuo pačiu metu rodyti du matavimo parametrus, kas palengvina rezultatų analizę.

Du matavimo metodai ir lengvas naudojimas

LCR-ST2 modelis sujungia pinceto dizainą su galimybe naudoti Kelvin'o zondą. Tiesūs ir kreivi zondo antgaliai palengvina mažų paviršinio montavimo komponentų sugriebimą, tuo tarpu Kelvin'o sankaba leidžia tiksliai atlikti keturių laidų matavimus didesniems komponentams ir komponentams su skylių montavimu. Vartotojo komfortą padidina 1,47 colio HD spalvotas ekranas su automatinio sukimosi funkcija, kuri pritaiko orientaciją pagal tai, kaip laikomas prietaisas, užtikrinant patogų naudojimą tiek dešiniarankiams, tiek kairiarankiams vartotojams. Magnetinė tvirtinimo sistema palengvina testerio laikymą ir leidžia jį visada laikyti ranka pasiekiamą.

Mobilus, paruoštas naudoti dizainas

Lengvas, pinceto tipo korpusas daro testerį idealiu naudoti laboratorijoje, paslaugose ir lauke. Įmontuota 300 mAh ličio baterija suteikia maždaug 3 valandas nuolatinio veikimo, o modernus USB-C prievadas leidžia patogiai įkrauti prietaisą. Be to, testeris palaiko įtampos matavimus iki ±30 V, todėl jis tinka tiek kasdieninei diagnostikai, tiek sudėtingesnėms elektroninėms programoms.

Įtraukta

• LCR testeris
• saugojimo dėklas
• kryžminis zondas
• trumpinimo plokštė
• duomenų kabelis
• vartotojo instrukcija
