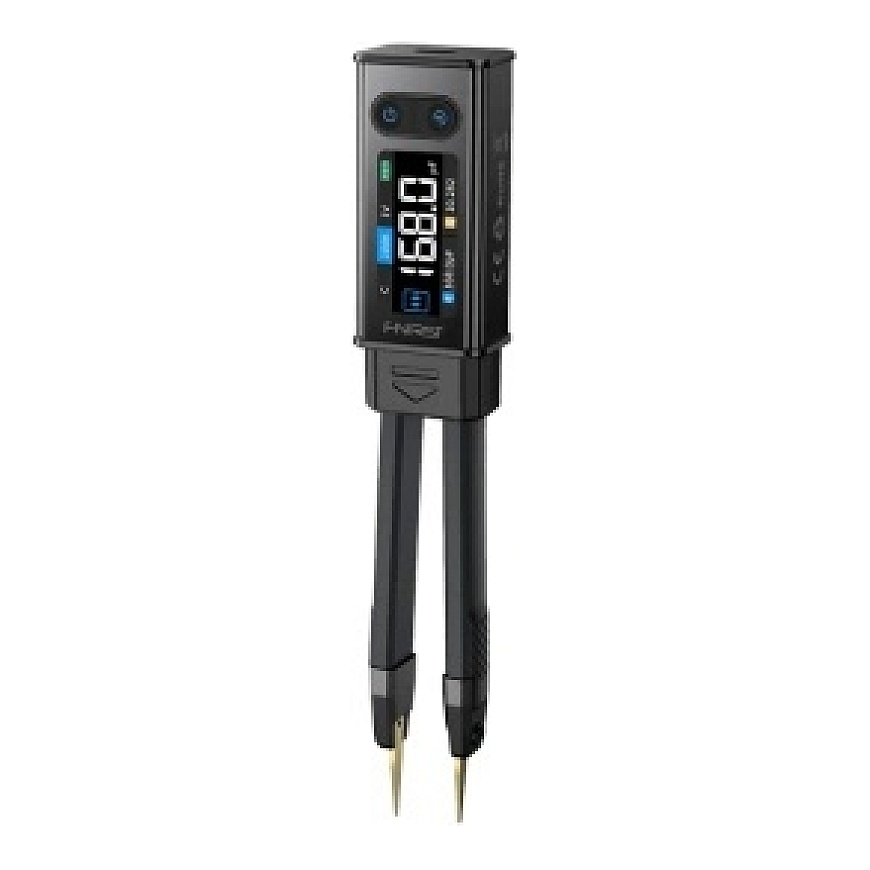

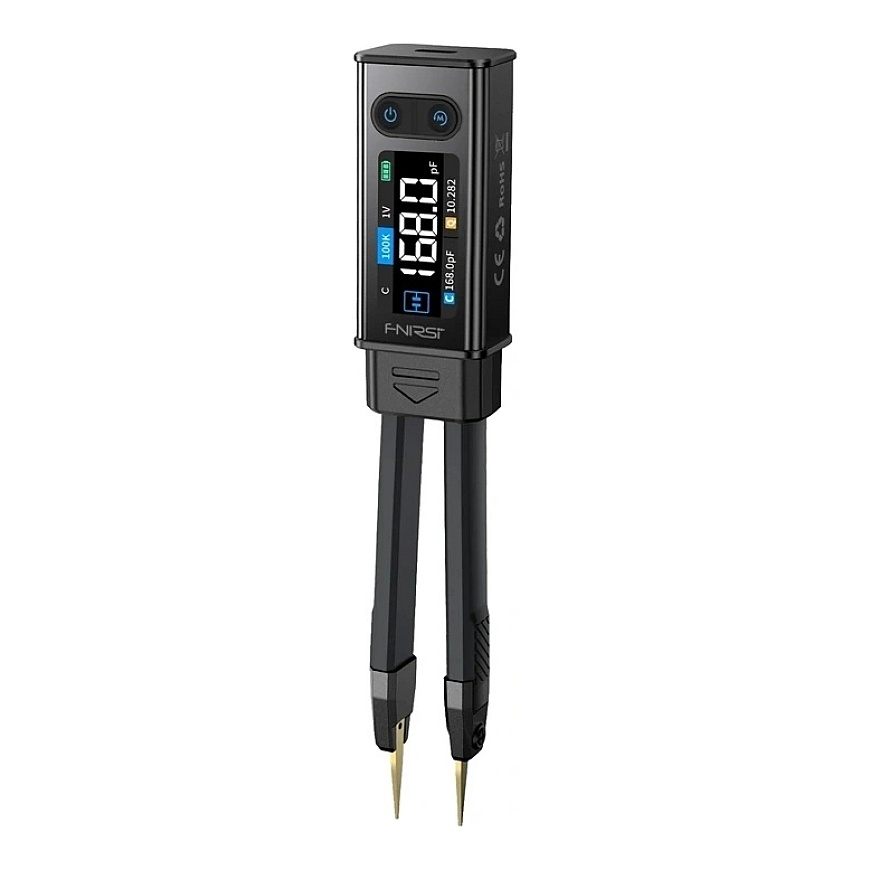

FNIRSI LCR-ST2 LCR-testeri

Työskentely elektroniikkakomponenttien kanssa vaatii työkalun, joka yhdistää tarkkuuden, nopeuden ja helppokäyttöisyyden. FNIRSI LCR-ST2 tarjoaa laajan mittauskykyjen valikoiman, tukea useille taajuuksille ja testijännitetasoille, älykkäitä analyysitoimintoja sekä kaksi menetelmää testattavien komponenttien liittämiseen. Kirkas värinäyttö, jossa on automaattinen kuvantason kääntö, kompakti pinsettityyppinen muotoilu ja ladattava akku, joka tarjoaa noin 3 tuntia toimintaa, tekevät tästä laitteesta ihanteellisen sekä huoltotoimistoihin että kenttätyöhön. Tämä monipuolinen tester helpottaa yksittäisten komponenttien diagnoosia ja elektronisten komponenttien erätestausta.

Laaja mittausalue ja kattava parametrien analyysi

Testerillä voidaan tehdä tarkkoja mittauksia resistanssista 10 mΩ:sta 10 MΩ:oon, kapasitanssista 1 pF:stä 22 mF:hen, induktanssista 1 μH:sta 10 H:hon, jännitteestä jopa ±30 V ja diodeista etujännitteellä jopa 0.7 V. Perusarvojen lisäksi laite näyttää myös keskeisiä sähköisiä parametreja, kuten D, Q, Z, X, θ ja ESR, mahdollistaen kattavan analyysin testattavien komponenttien ominaisuuksista. Vastusten, kondensaattoreiden ja induktanssien automaattinen tunnistus nopeuttaa prosessia poistamalla tarpeen valita mittaustyyppi manuaalisesti.

Joustavat asetukset erilaisiin käyttötarkoituksiin

FNIRSI LCR-ST2:n avulla voit säätää mittausolosuhteita testattavan komponentin tyypin mukaan. Saatavilla on viisi testitaajuutta (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz), mahdollistaen erilaisten elektronisten komponenttien ammattimaisen analyysin. Lisäksi voit valita yhden neljästä RMS-testijännitetasosta (0.1 V, 0.3 V, 0.6 V tai 1.0 V) parantaaksesi mittauksen vakautta ja tarkkuutta komponentin ominaisuuksien mukaan.

Älykkäät ominaisuudet diagnostiikan nopeuttamiseksi

Laitteessa on täyden taajuuskaistan skannaustila, joka vaihtelee 100 Hz:stä 100 kHz:iin, mikä mahdollistaa komponentin taajuusvasteen nopean analysoinnin yhdellä mittauksella. Testerissä on myös älykäs toiminto, joka lajittelee komponentteja määriteltyjen nimellisarvojen ja toleranssien mukaan, luokitellen ne automaattisesti vaatimusten mukaisiksi tai ei-vaatimusten mukaisiksi massatuotannon testauksen aikana. Lisäetu on vastatiivisten arvojen samanaikainen näyttö sarja- ja rinnakkaiskonfiguraatioissa, mikä auttaa minimoimaan parasiittisten parametrien vaikutuksen ja lisää tulosten tarkkuutta. Kätevät HOLD, Max ja Min -toiminnot mahdollistavat mittaustulosten yksinkertaisen tallentamisen ja analysoinnin. Laite mahdollistaa myös kahden mittausparametrin samanaikaisen näyttämisen, mikä helpottaa tulosten analysointia.

Kaksi mittausmenetelmää ja helppokäyttöisyys

LCR-ST2-malli yhdistää pinsettimuotoilun Kelvin-probin käytön mahdollisuuteen. Suorat ja kaarevat anturipäät helpottavat pienten pinta-asennettujen komponenttien käsittelyä, kun taas Kelvin-klemmari mahdollistaa tarkat neljäjohdinosastomittaukset suuremmista komponenteista ja läpivirtauskohteista. Käyttäjämukavuutta lisää 1,47 tuuman HD-värinäyttö, jossa on automaattikääntötoiminto, joka säätää orientaation laitteen pitotavan mukaan varmistaen mukavan käytön sekä oikea- että vasenkätisille käyttäjille. Magneettikiinnitys tekee testerin säilyttämisestä helppoa ja pitää sen aina käden ulottuvilla.

Liikkuva, heti käyttövalmis muotoilu

Kevyt, pinsettityylinen kotelo tekee testeristä ihanteellisen käytettäväksi laboratoriossa, huollossa ja kentällä. Sisäänrakennettu 300 mAh litiumakku tarjoaa noin 3 tuntia jatkuvaa käyttöä, ja moderni USB-C-portti mahdollistaa kätevän lataamisen laitteelle. Lisäksi testerillä on tuki jännitemittauksille jopa ±30 V, mikä tekee siitä sopivan sekä päivittäisiin diagnostiikkatarpeisiin että edistyneempiin elektronisiin sovelluksiin.

Varustukseen kuuluu

• LCR-testeri
• kuljetusrasia
• kaareva anturi
• lyhentäjän levyn
• datajohtoa
• käyttäjän oppaaseen
