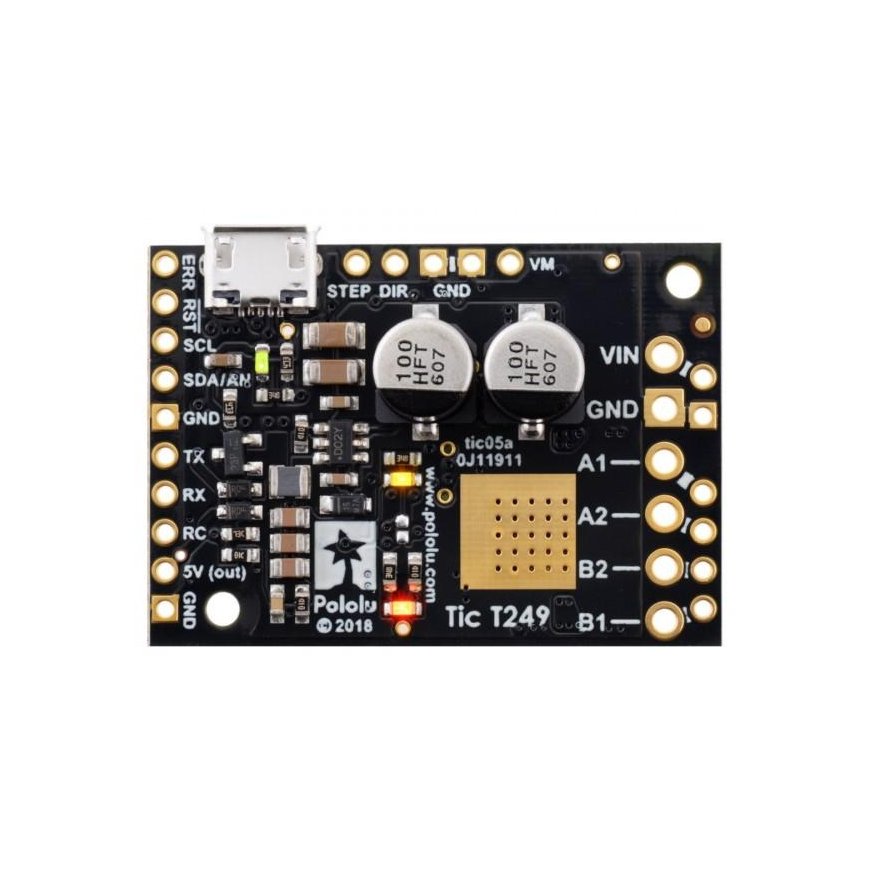

Žingsninio variklio valdiklis Pololu 3139 47V/4.5A
3676463 AN-13821
5904422321536
Pristatymas 11-18 d.d.
Viskas apie produktą

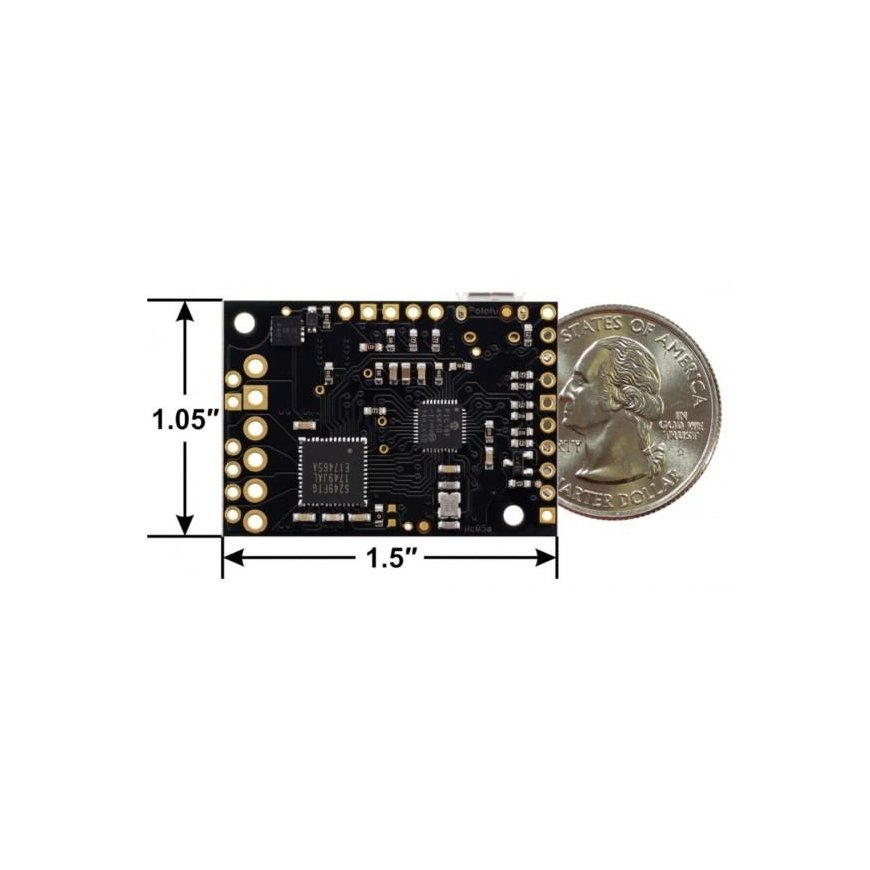

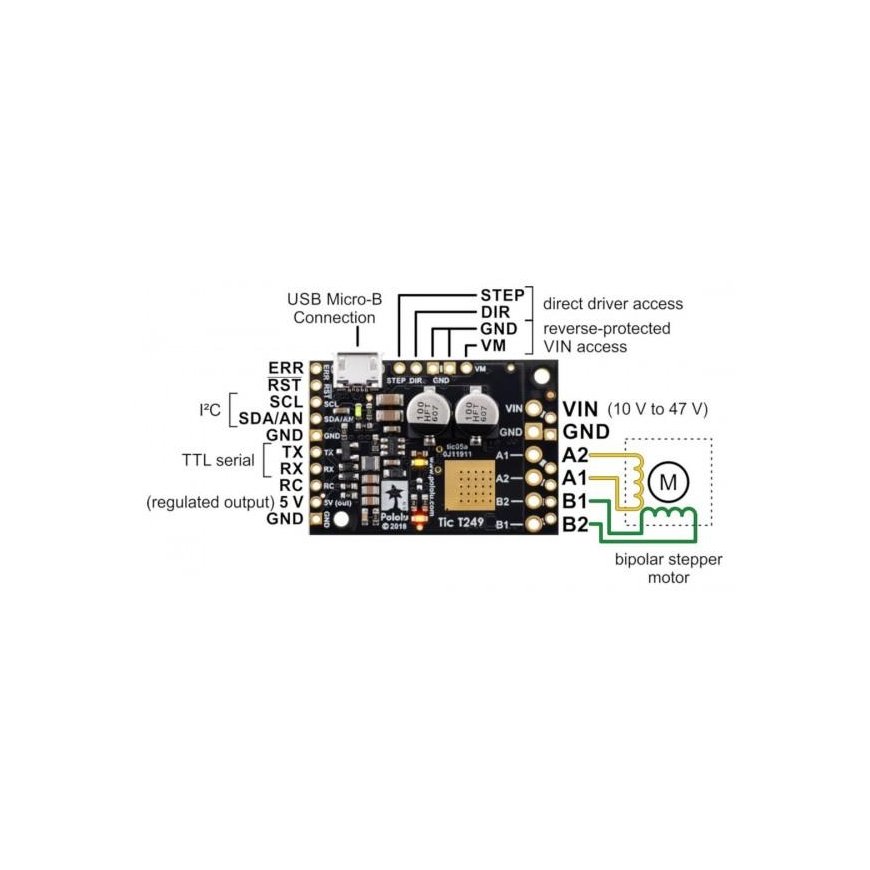

Žingsninio variklio valdiklis suderinamas su „Arduino“, „STM32Discovoery“, „Raspberry Pi“. Valdiklį galima sukonfigūruoti, išbandyti ir stebėti per USB, veikia „Windows“, „Linux“ ir „MacOS“. Norėdami valdyti žingsninį variklį, prijunkite sistemą taip, kaip parodyta paveikslėlyje. Jei vardinė variklio įtampa yra mažesnė už reikiamą valdiklio maitinimo šaltinį (10 V), srovės ribą reikia nustatyti rankiniu būdu, naudojant potenciometrą. Plokštė suprojektuota taip, kad galėtų išsklaidyti šilumą, kai srovė sunaudoja apie 1,8 A vienai ritei. Jei srovė yra daug didesnė, reikia naudoti išorinę šilumos kriauklę, kurią galima montuoti šilumą laidžiais klijais.
Techniniai duomenys:
- Variklio maitinimo įtampa: 10 V - 47 V
- Srovė: maks. 1,8 A ritėje (atvėsus iki 4,5 A)
- Valdiklio maitinimo įtampa: 5V reguliatorius - nereikia išorinio maitinimo šaltinio
- Paprasta valdymo sąsaja
- 6 režimai: pilnas žingsnis, 1/2, 1/4, 1/8, 1/16 ir 1/32 žingsnis
- Galimybė reguliuoti variklio sunaudojamą srovę potenciometru
- Apsauga nuo per didelės variklio srovės
- Automatinis perjungimas tarp režimų pagal variklio suvartotą srovę
- Apsauga nuo sistemos perkaitimo
- 6 valdymo sąsajos: USB, nuoseklusis TTL, I2C, RC impulsų servo, analoginis, kvadratinis koderis
- Maksimalus žingsnio greitis: 50 000 žingsnių per sekundę
- Rinkinys savarankiškam surinkimui
Rinkinyje:
- Valdiklis TB67S249FTG
- Segtukų juostos
- Varžtų jungtys
