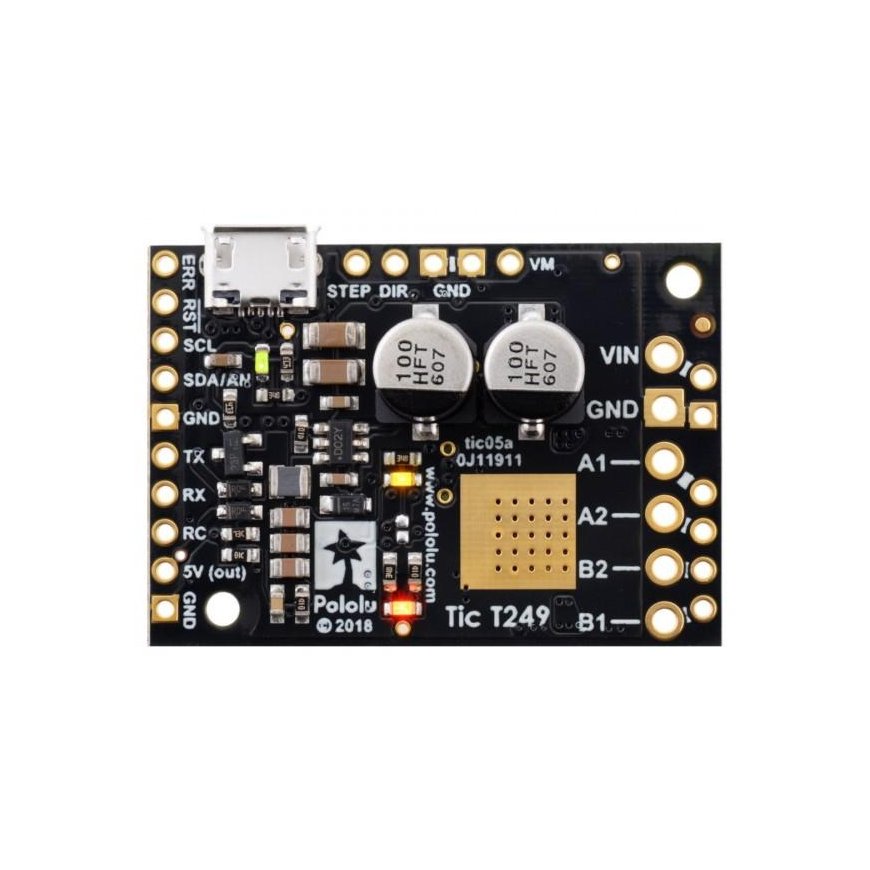

Askelmoottorin ohjain Pololu 3139 47V/4.5A
3676463 AN-13821
5904422321536
Shipping 11-18 w.d
All about the product

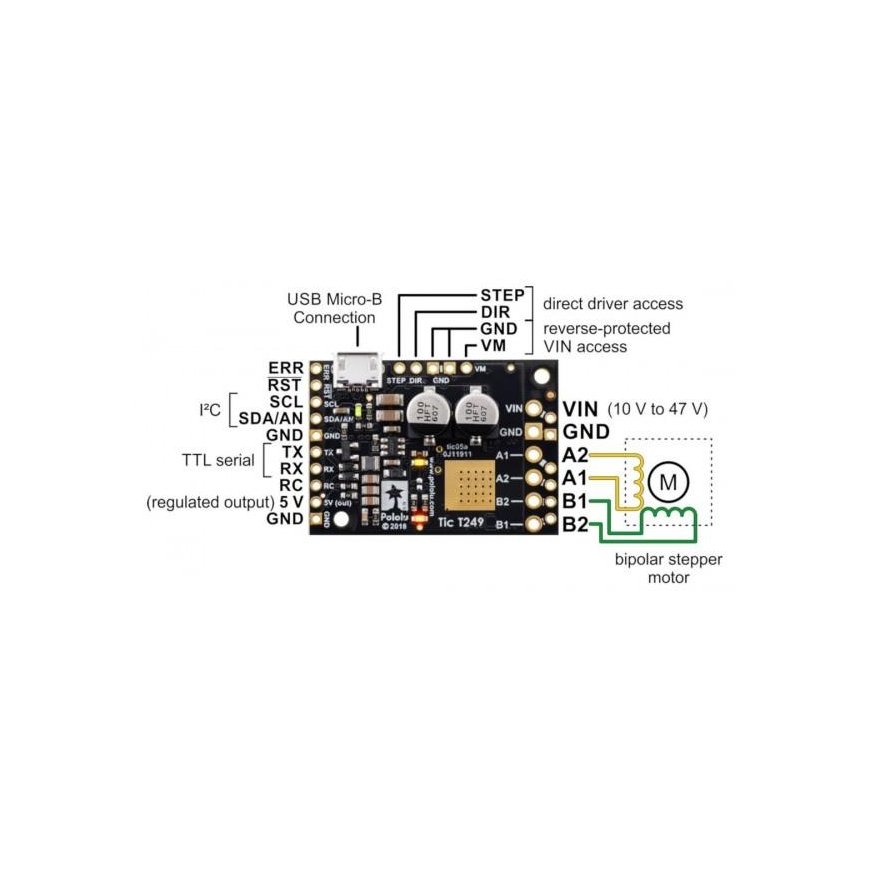

Askelmoottoriohjain on yhteensopiva Arduinon, STM32Discoveryn ja Raspberry Pi:n kanssa. Ohjainta voidaan konfiguroida, testata ja valvoa USB:n kautta, ja se toimii Windows-, Linux- ja macOS-käyttöjärjestelmissä. Askelmoottorin ohjaamiseksi kytke järjestelmä kuvan osoittamalla tavalla. Jos moottorin nimellisjännite on pienempi kuin vaadittu ohjaimen syöttöjännite (10 V), virtaraja on asetettava manuaalisesti potentiometrillä. Levy on suunniteltu siten, että se pystyy johtamaan lämpöä, kun virta on noin 1,8 A kelaa kohden. Jos virta on paljon suurempi, on käytettävä ulkoista jäähdytyselementtiä, joka voidaan kiinnittää lämpöä johtavalla liimalla.
Tekniset tiedot:
- Moottorin syöttöjännite: 10 V - 47 V
- Virta: maks. 1,8 A kelassa (jäähdyttyään 4,5 A:iin)
- Ohjaimen syöttöjännite: 5 V säädin - ei vaadi ulkoista virtalähdettä
- Yksinkertainen käyttöliittymä
- 6 tilaa: täysi askel, 1/2, 1/4, 1/8, 1/16 ja 1/32 askelta
- Mahdollisuus säätää moottorin virrankulutusta potentiometrillä
- Moottorin ylivirtasuoja
- Automaattinen vaihto tilojen välillä moottorin virrankulutuksen perusteella
- Järjestelmän ylikuumenemissuoja
- 6 ohjausliitäntää: USB, sarja-TTL, I2C, RC-pulssiservo, analoginen, kvadratuurienkooderi
- Suurin askelnopeus: 50 000 askelta sekunnissa
- Itsekokoonpanosarja
Pakkauksessa:
- Ohjain TB67S249FTG
- Klipsiliuskat
- Ruuviliitännät
