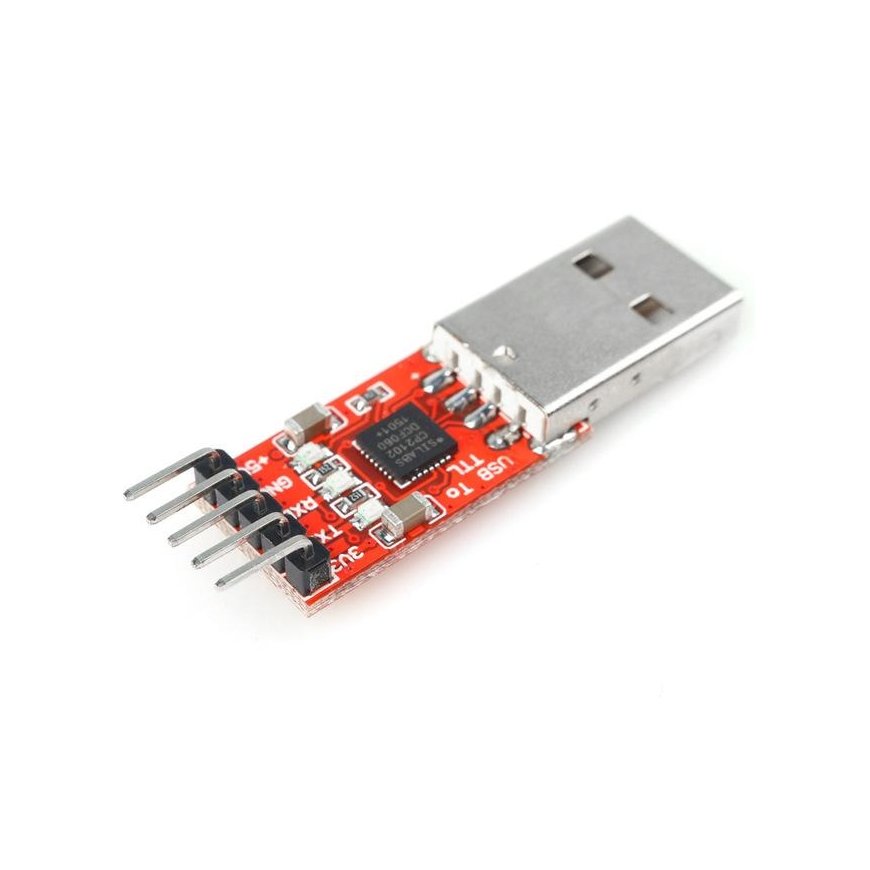

USB – RS232/TTL/UART konverteris – 3.3V/5V išvestis – CP2102 – Arduino
3570423 AN0507
4779044511518
Pristatymas 8-12 d.d.
Viskas apie produktą
Modulis sukurtas CP2102 sistemos pagrindu, veikia su 3.3 ir 5V įrenginiais. Konverteris naudojamas tose vietose, kur komunikacijai naudojamas nuoseklusis prievadas, tai yra GPS, GSM, Arduino sistemos, maršrutizatoriai, dekoderiai ir kt.
Specifikacijos:
- Lustas: CP2102
- Jungtis: USB A
- Signalai išvesti į aukso kaiščio jungtį: TX, RX, DTR, CTS, GND, VCC
- LED, rodantis maitinimo šaltinį į sistemą.
- Šviesos diodas, rodantis TX duomenų siuntimą
- Šviesos diodas, rodantis RX duomenų priėmimą
- Išėjimo įtampa ant VCC kaiščio: 5V
- Loginis RX, TX, DTR signalų lygis - 3.3V / sistema toleruoja 5V, todėl galima tiesiogiai prijungti, pavyzdžiui, prie tokių sistemų kaip ARDUINO /
Konverterio naudojimo su Arduino ir panašiomis sistemomis procedūra
Jei norite naudoti konverterį programai įkelti į Arduino ar panašias sistemas, iš karto po kompiliavimo (ir įkėlimo pradžioje) turite iš naujo paleisti visą išorinę sistemą (reset mygtukas ant Arduino PCB). Taip apibrėžiama programavimo seka, jei mikrovaldiklis nepaleidžiamas iš naujo, programa gali būti neįkelta.
Rinkinyje:
- USB – RS232/TTL/UART keitiklis
Nuorodos ir pritaikymas:
- RS232 prietaisų valdymas naudojant USB.
- 3.3V prietaisų valdymas USB jungtimi
- Kompiuterio diegimo failai (angl. drivers)
- Techniniai duomenys
