Tuotteen sävy ja todellinen väri voivat poiketa kuvassa esitetystä, koska kuvat ovat havainnollistavia. Tuotekuvaus on yleinen eikä välttämättä sisällä kaikkia tuotteen ominaisuuksia.

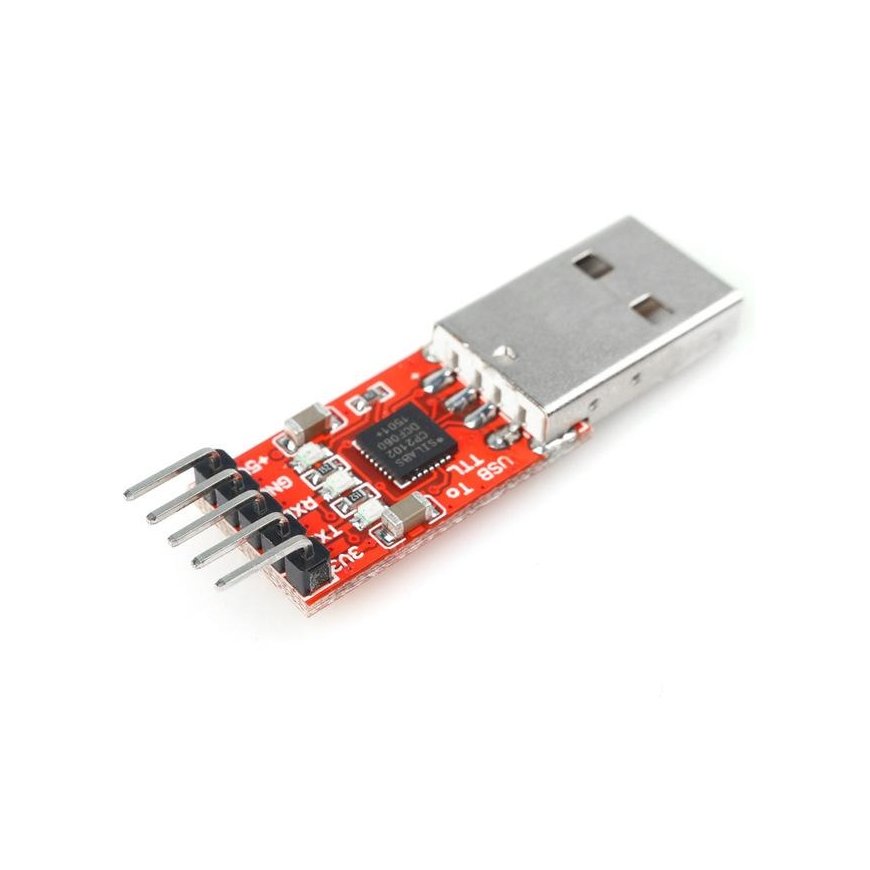

USB – RS232/TTL/UART-muunnin – 3.3V/5V lähtö – CP2102 – Arduino
3570423 AN0507
4779044511518
Shipping 8-12 w.d
All about the product
Moduuli perustuu CP2102-järjestelmään ja toimii 3,3- ja 5V-laitteiden kanssa. Muunninta käytetään paikoissa, joissa viestintään käytetään sarjaporttia, kuten GPS, GSM, Arduino-järjestelmät, reitittimet, dekooderit jne.
Tekniset tiedot:
- Siru: CP2102
- Liitin: USB A
- Signaalien lähtö kultaliittimeen: TX, RX, DTR, CTS, GND, VCC
- LED ilmaisee järjestelmän virransyötön.
- LED ilmaisee TX-tiedonsiirron
- LED ilmaisee RX-datan vastaanoton
- Lähtöjännite VCC-nastassa: 5V
- RX-, TX-, DTR-signaalien looginen taso - 3,3V / järjestelmä sietää 5V, joten se voidaan liittää suoraan esimerkiksi järjestelmiin, kuten ARDUINO /
Toimenpide muuntimen käyttämiseksi Arduinon ja vastaavien järjestelmien kanssa
Jos haluat käyttää muuntajaa ohjelman lataamiseen Arduinoon tai vastaaviin järjestelmiin, sinun on käynnistettävä koko ulkoinen järjestelmä uudelleen (Reset-painike Arduino PCB:ssä) välittömästi kääntämisen jälkeen (ja latauksen alussa). Tämä määrittää ohjelmointijärjestyksen, jos mikro-ohjainta ei käynnistetä uudelleen, ohjelma ei välttämättä lataudu.
Pakkauksessa:
- USB-RS232/TTL/UART-muunnin
Referenssit ja sovellus:
- RS232-laitteiden ohjaus USB:llä.
- Ohjaa 3.3V laitteita USB-liitännän kautta
- Tietokoneen asennustiedostot (ohjaimet)
- Tekniset tiedot
