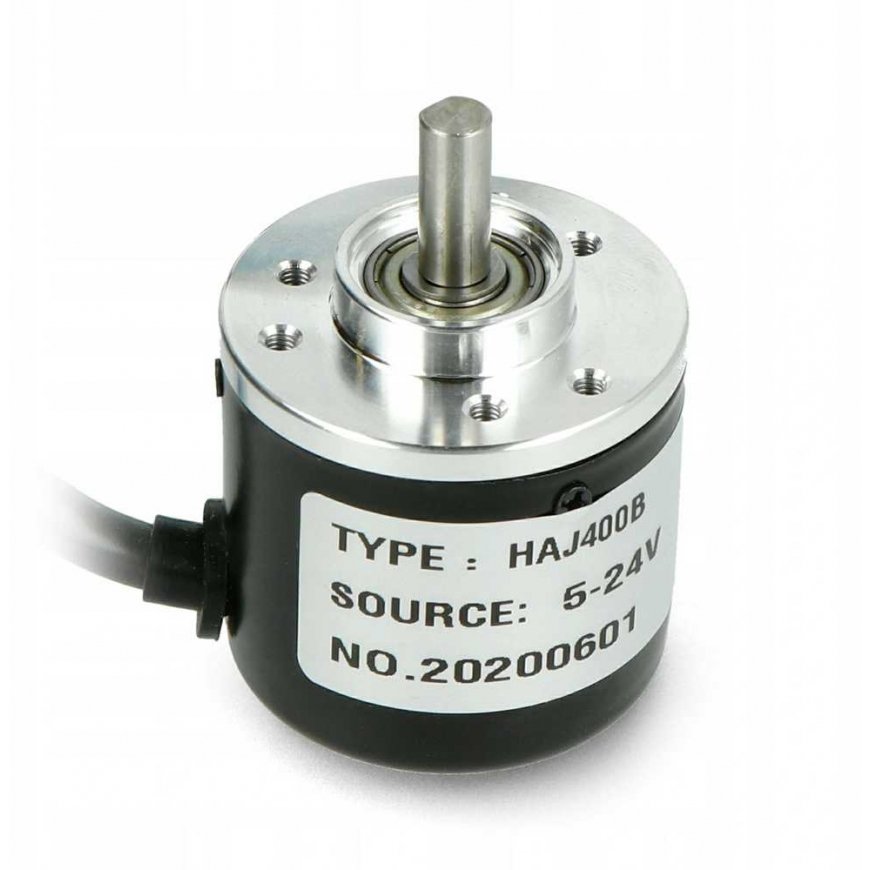

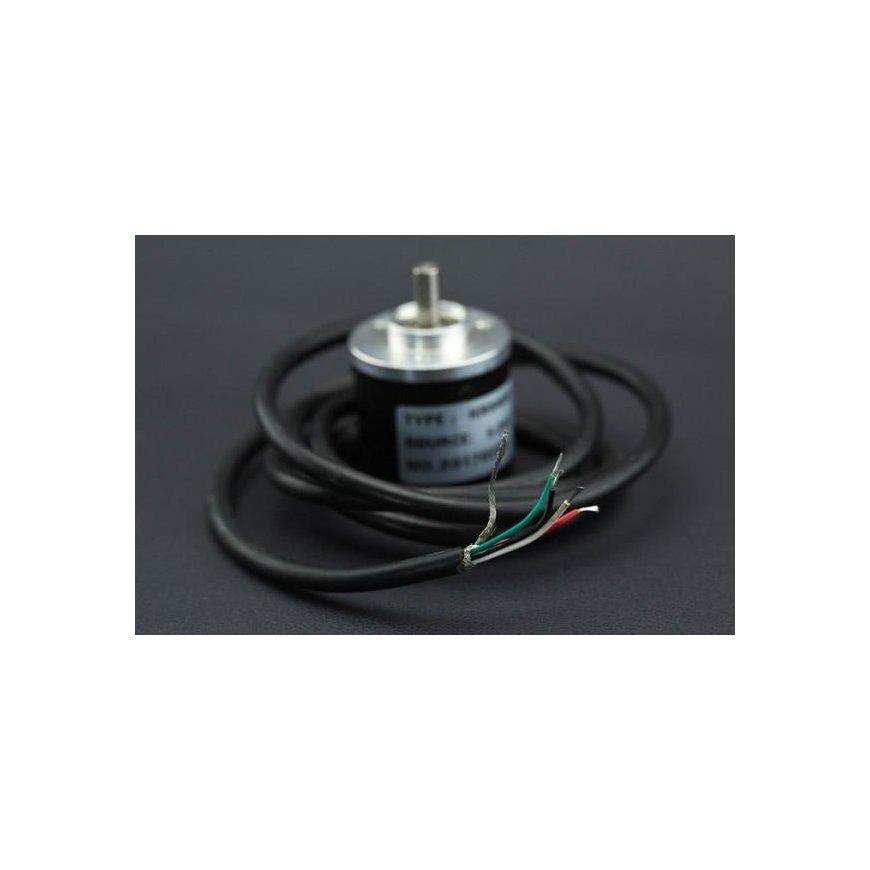

Enkoderis Apsisukimų Matavimui 4.8 V - 24V DFRobot 400P/R
3567546 AN-09381
5904422366636
Pristatymas 11-18 d.d.
Viskas apie produktą
Enkoderis generuoja dvifazį stačiakampį impulsinį signalą (pav. AB). Skiriamoji geba yra 400 impulsų per sukimą kiekvienoje fazėje, kas suteikia galimybę gauti 1600 impulsų per sukimą naudojant abu signalus. Didžiausias kodavimo greitis yra 5000 R/min.
Sistemos išvestyje yra NPN tranzistorius atviro kolektoriaus konfigūracijoje, o tai reiškia, kad jums reikia "pulled-up" rezistoriaus. Modulyje yra 750L05 įtampos reguliavimo sistema, maitinama nuo 4,8 V iki 24 V nuolatinės įtampos. Enkoderis yra suderinamas su Arduino, STM32, PLC ir kitų tipų mikrovaldikliais.
Specifikacija
- Maitinimo įtampa: nuo 4,8 V iki 24 V
- Enkooderio dydis: Φ 39 x 36,5 mm
- Veleno skersmuo: Φ 6 x 13 mm
- Išorinė veleno platforma: Φ2 0 x 4,85 mm
- Varžtų tvirtinimas: M3
- Svoris: 234 g

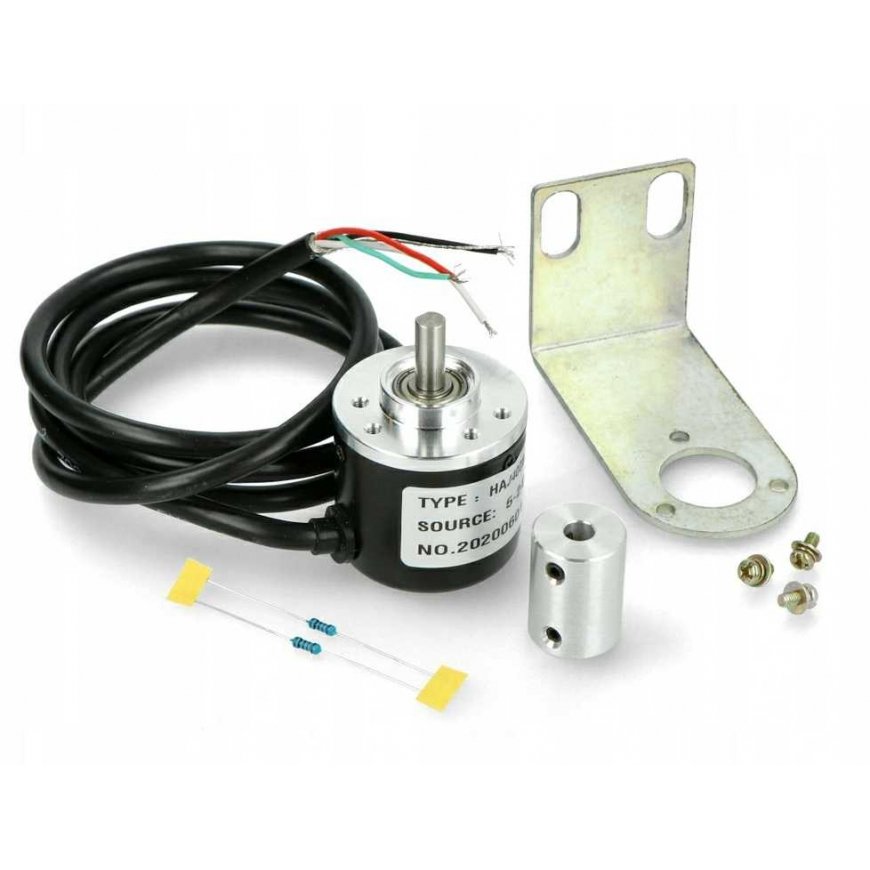

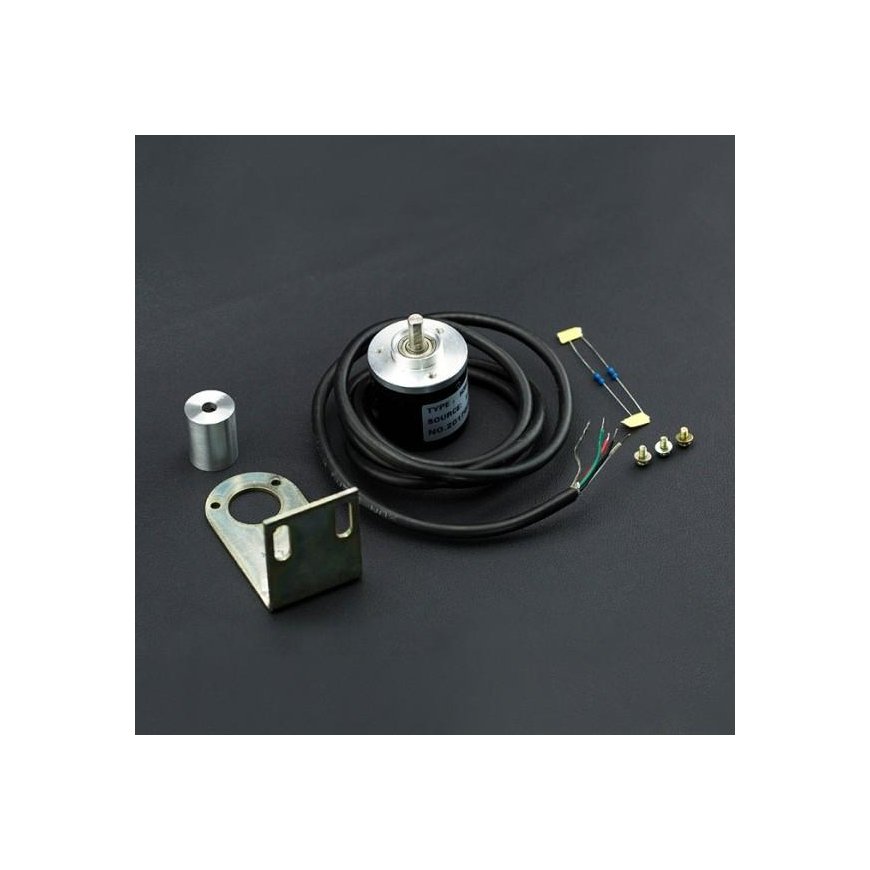

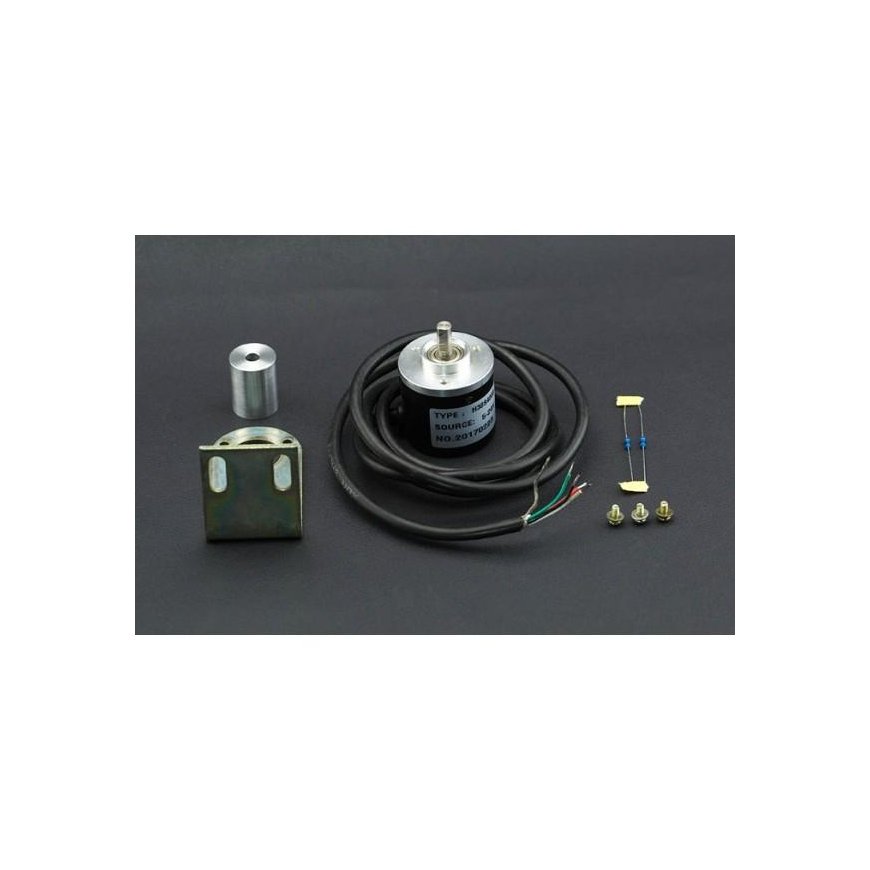

Komplekte:
- Enkoderis
- Montavimo laikiklis
- Montavimo varžtai
- 2 x 10K rezistoriai
