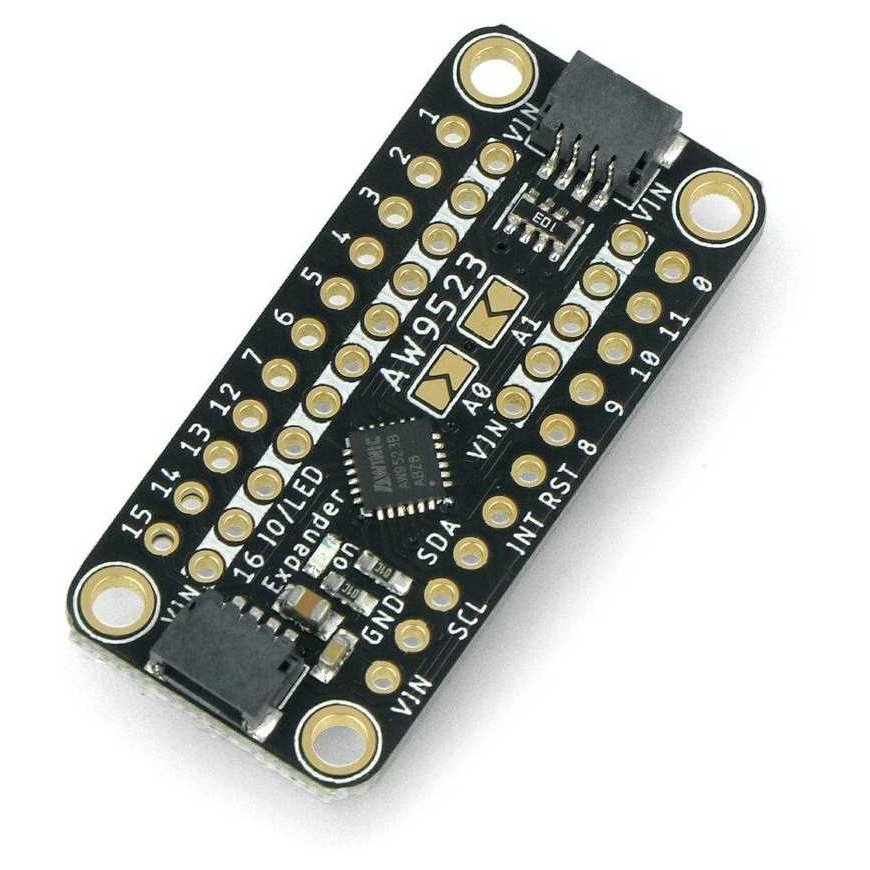

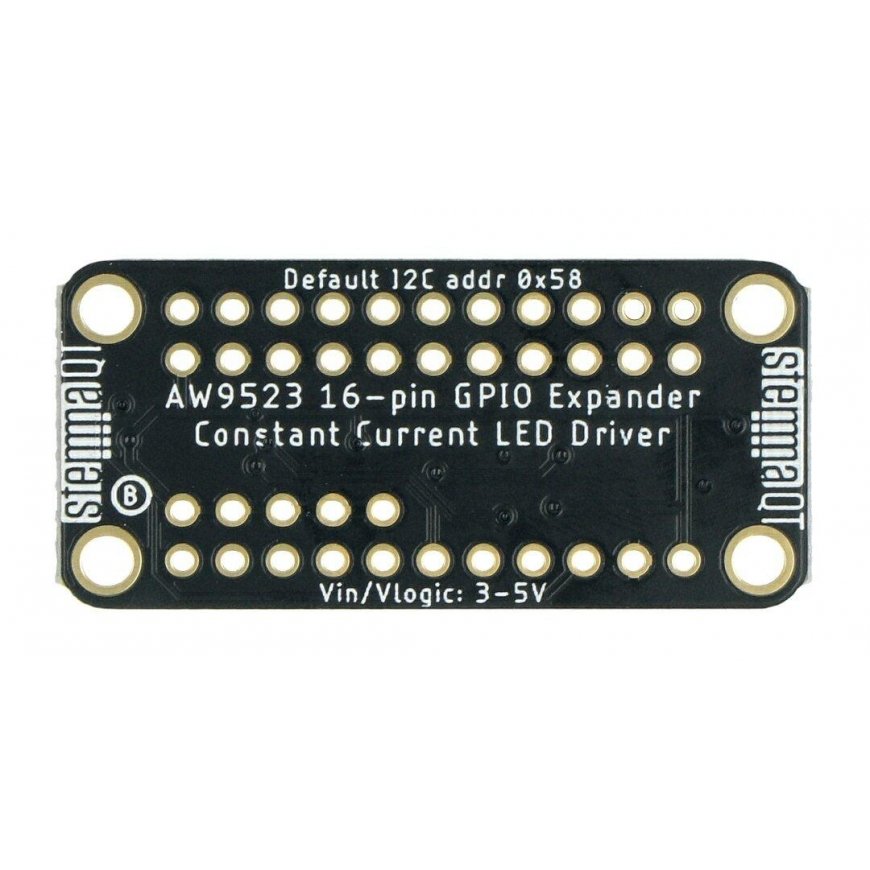

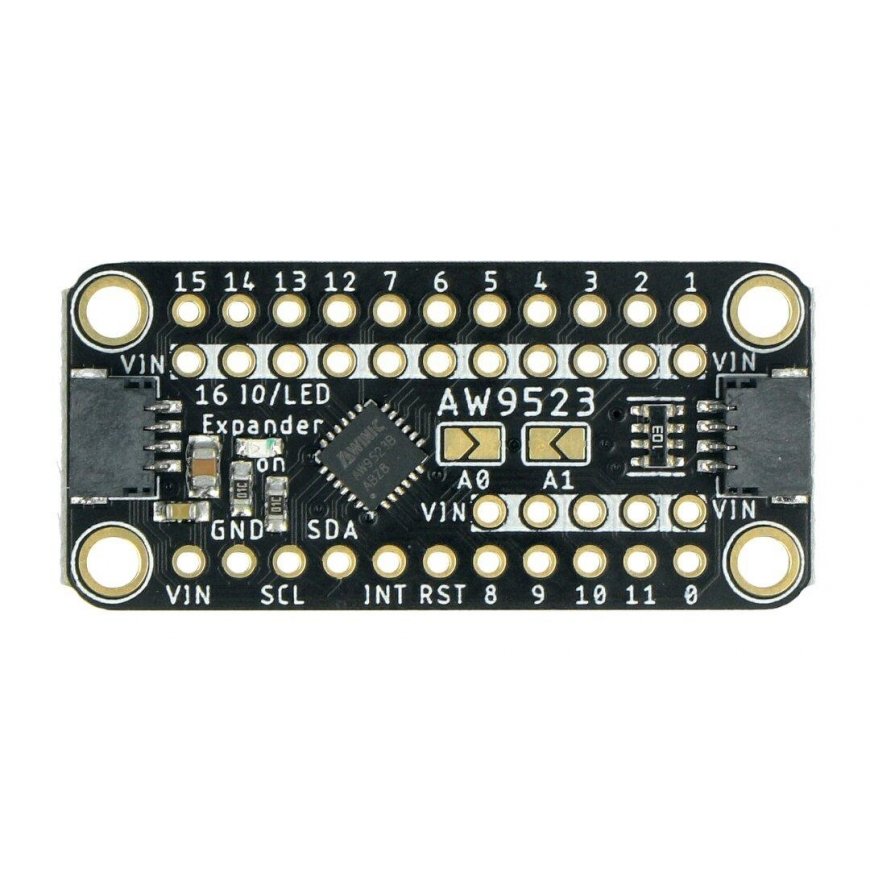

GPIO I2C kaiščių išplėtimas ir LED valdiklis, AW9523, STEMMA AT / Qwiic, Adafruit 4886
21.35 €
3564565 AN-19252
5904422354787
Pristatymas 8-15 d.d.
Ar jus domina šis produktas?
Viskas apie produktą
GPIO kaiščių išplėtimas ir LED valdiklis. Įrengtas AW9523 lustas suteikia iki 16 papildomų GPIO įėjimų / išėjimų. Naudoja I2C magistralę ryšiui su prijungtais elementais. Dėl keturių galimų I2C adresų galima prijungti net keturis plėtiklius. Leidžia valdyti šviesos diodus, kurių diapazoną sudaro 256 linijiniai pritemdymai. Maitinamas nuo 2,5 V iki 5,5 V.Specifikacijos:
- Lustas: AW9523
- Modulio tipas: kaiščių išplėtimas ir LED valdiklis
- Įėjimų / išėjimų skaičius: 16
- LED linijinis pritemdymas: 256 žingsniai valdymo režimu
- GPIO konfigūracija: nepriklausoma, laisvai konfigūruojama
- Ryšio sąsaja: I2C (adresą galima pasirinkti per trumpiklį AD1 / AD0)
- I2C sąsajos adresas:
- numatytasis: 0x58
- alternatyva: 0x59, 0x5A, 0x5B
- SDA, SCL, SHDN kištukai ir visi GPIO gali priimti 1,8 V loginę įvestį
- ESD apsauga: ±4000 V HBM (MIL-STD-883H 3015,8 metodo standartas)
- Maitinimas: nuo 2,5 V iki 5,5 V
- Pinouts:
- litavimo laukai
- STEMMA QT / Qwiic jungtys
- Matmenys: 38 x 17,8 x 4,5 mm
- Svoris: 2,5 g

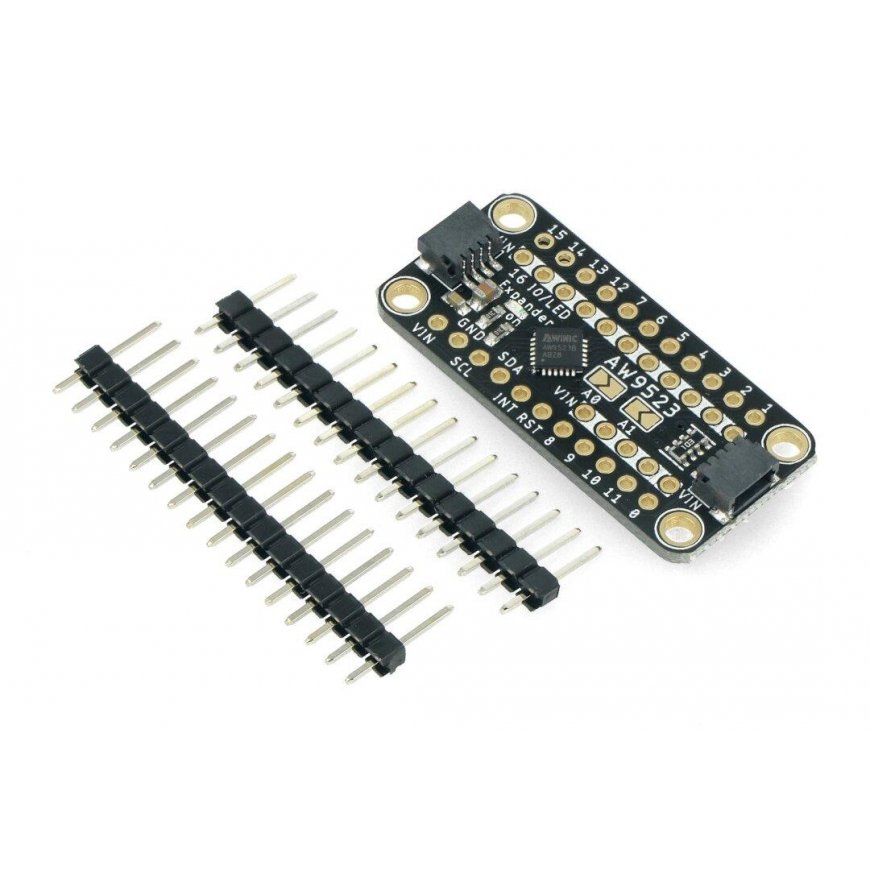

- AW9523 LED išplėtimo ir valdiklio modulis
- Goldpin jungtys - 2,54 mm
