Adafruit NeoPixel Diodų juostelė - RGB LED 8xWS2812 5050
3556638 AN-02902
5904422301057
Pristatymas 8-15 d.d.
Viskas apie produktą

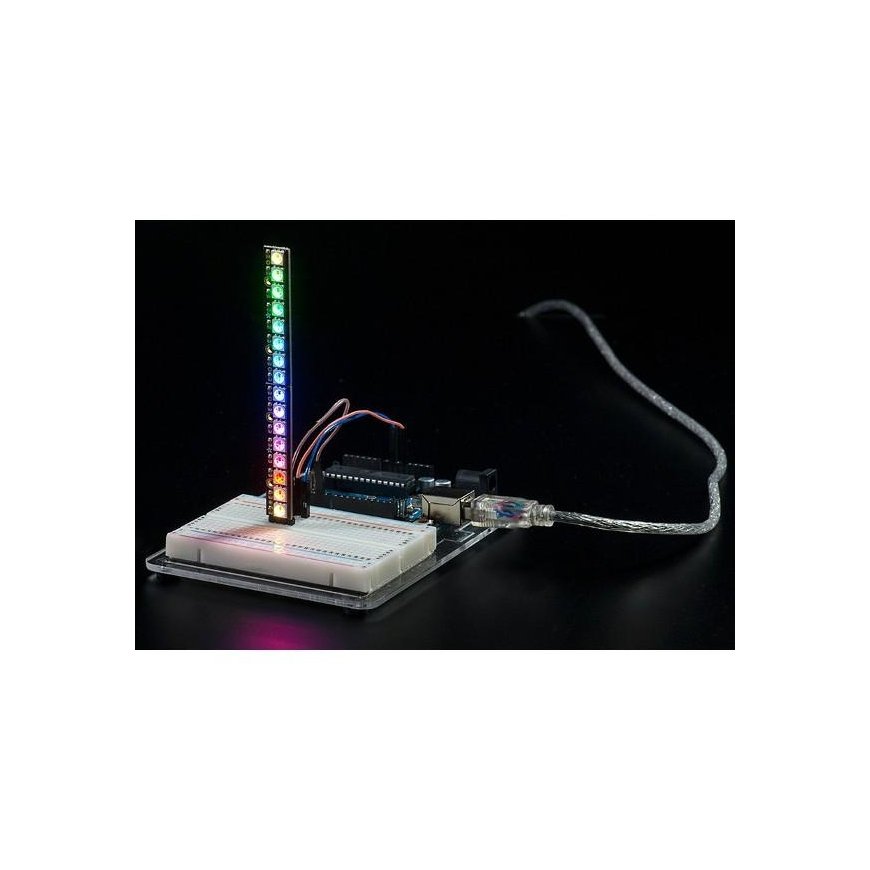

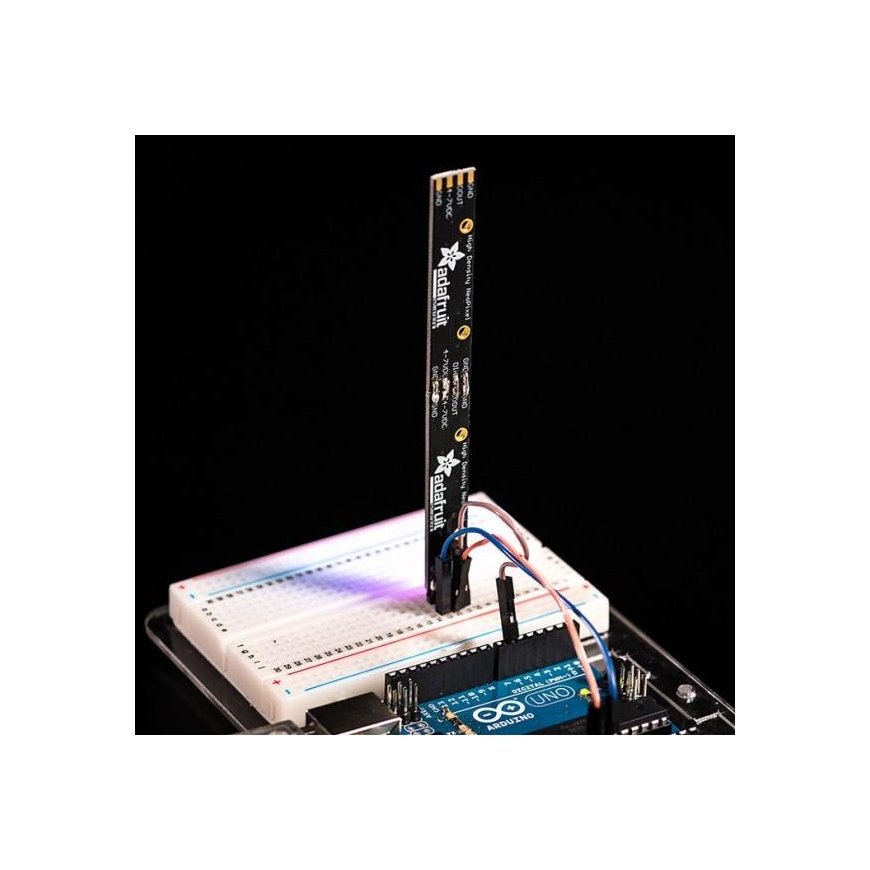

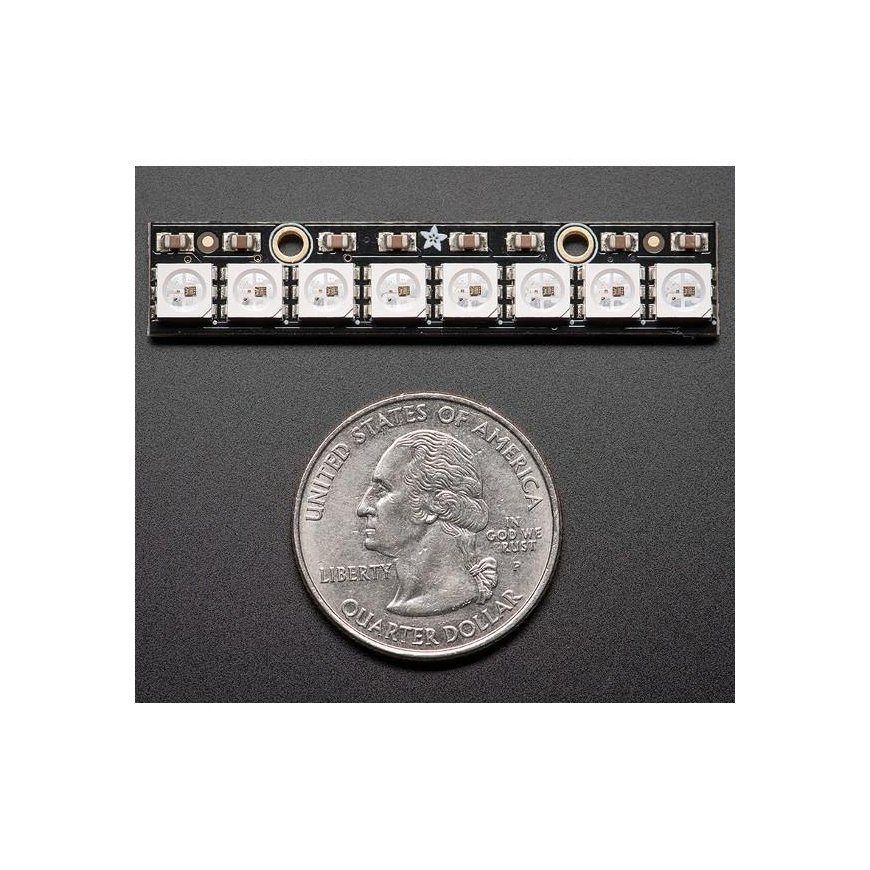

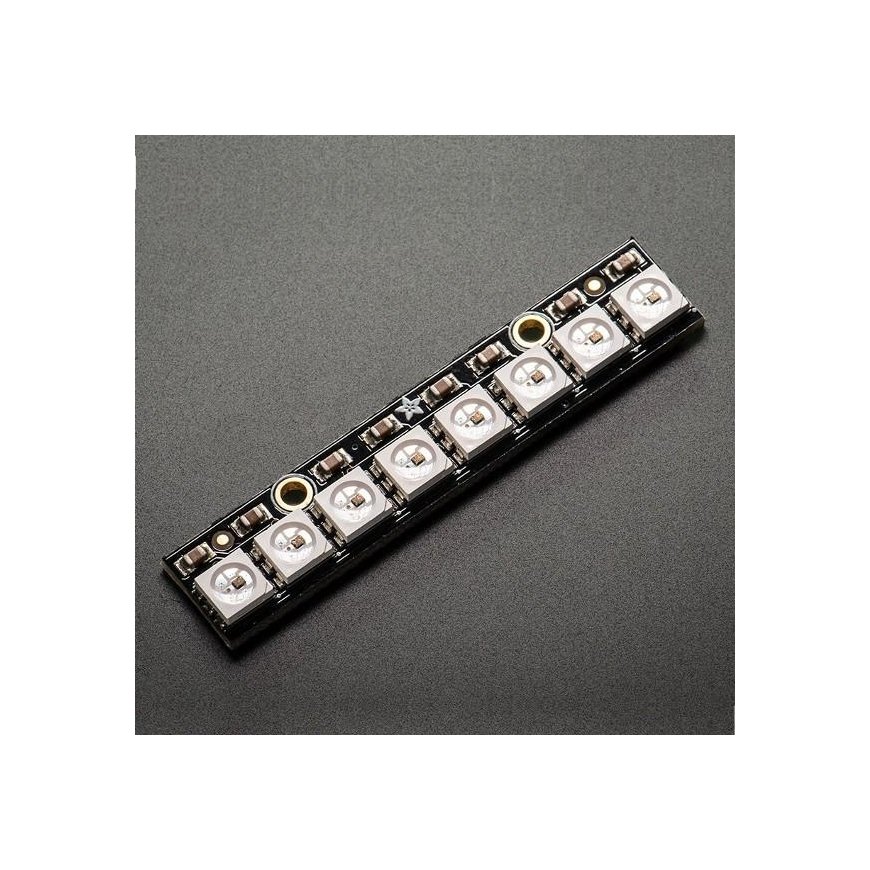

Juostelė sudaro 8 atskirai nukreipti RGB šviesos diodai WS2812 su integruota tvarkykle. Modulio valdymui pakanka vieno mikrovaldiklio kaiščio. Diodai yra vienodai išdėstyti ant 51.1mm ilgio plokštės. Kiekvienas iš jų nuteka iki 18 mA srovę, kuri šiuo atveju suteikia bendrą vertę apie 290 mA. Grandinei galima tiekti įtampą nuo 4V iki 7V. Naudojamas ryšio protokolas leidžia nuosekliai sujungti diodus. Prie išvesties jungties turėtų būti prijungta kita grandinė, jungianti atitinkamai 5V, GND ir DOUT su DIN. Gamintojas nurodo, kad naudojant daugiau nei 500 diodų, sistemos RAM gali neužtekti

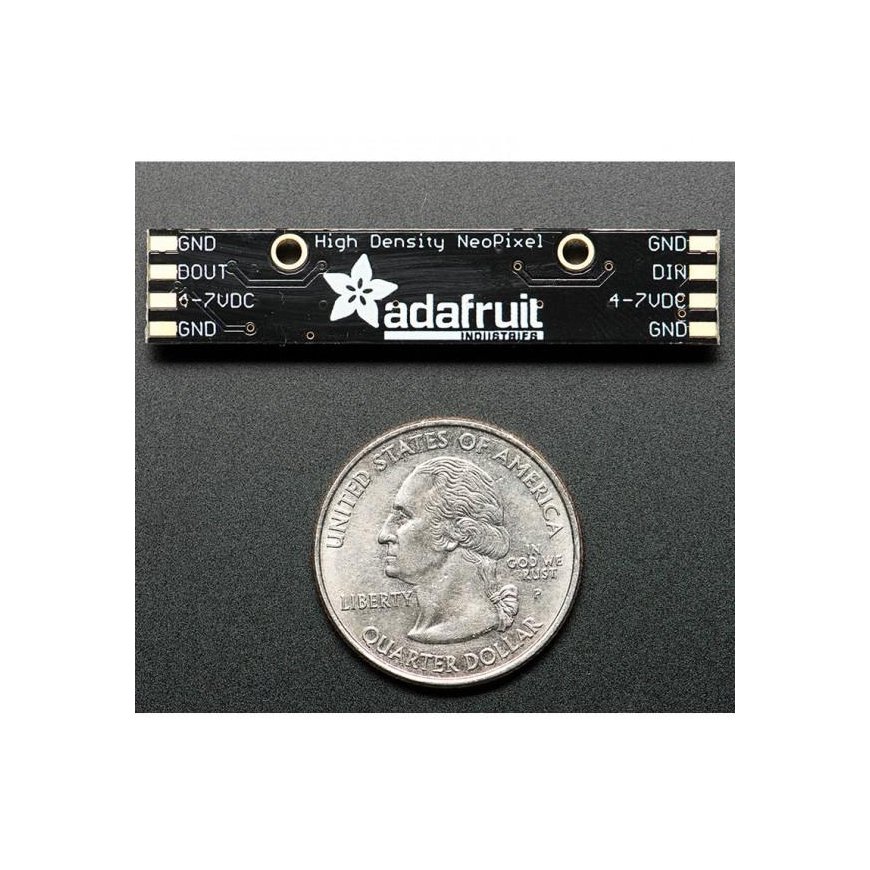

Prijungimas:
- GND - modulio masė
- 5V - maitinimo įtampa, 18 mA srovė vienam diodui
- Data IN - skaitmeninis mikrovaldiklio valdymo signalas
- Data OUT - išėjimas kito modulio prijungimui
- Maitinimo įtampa: nuo 4V iki 7V
- Srovės sunaudojimas: 18 mA vienam diodui
- Naudoti šviesos diodai: RGB LED WS2812
- Šviesos diodų skaičius: 8
- Dvi tvirtinimo vietos, kurių kiekvieno skersmuo 2.1mm
- Dirželio ilgis: 51.1mm
- Plotis: 10.2mm
- Aukštis: 3.19mm
