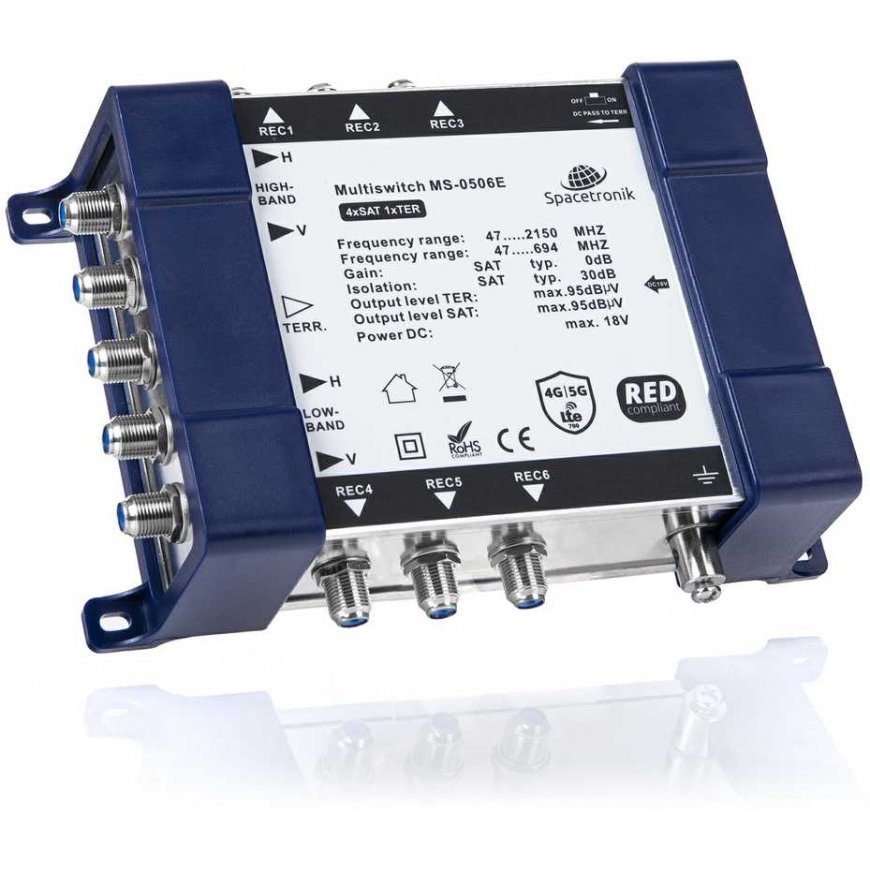

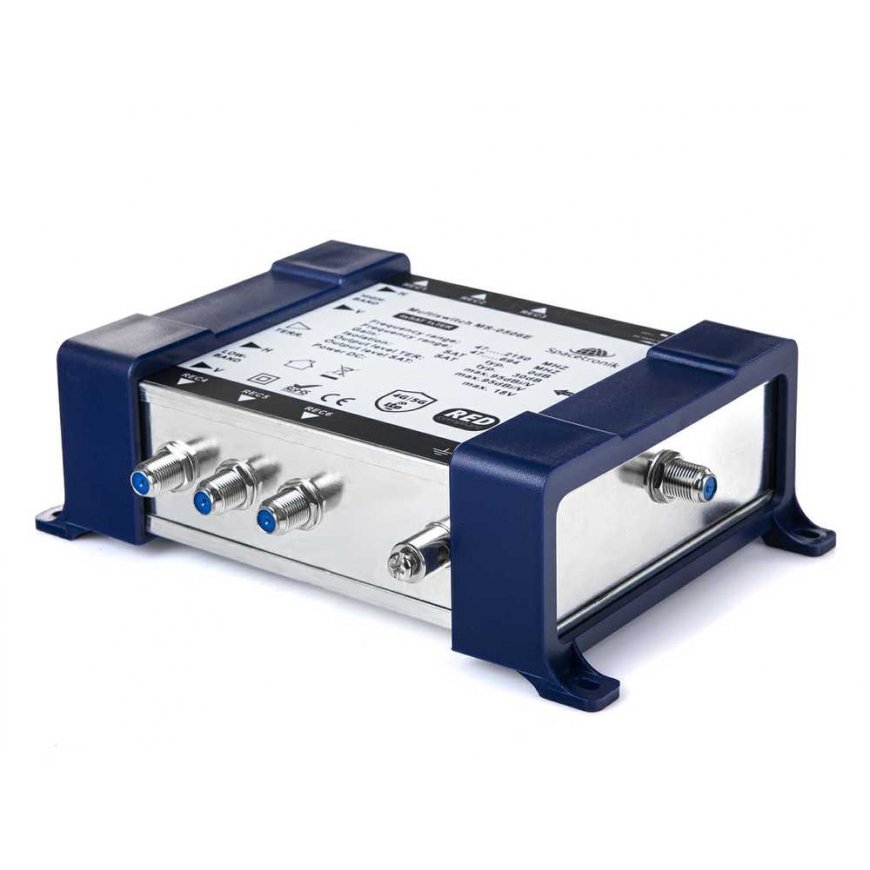

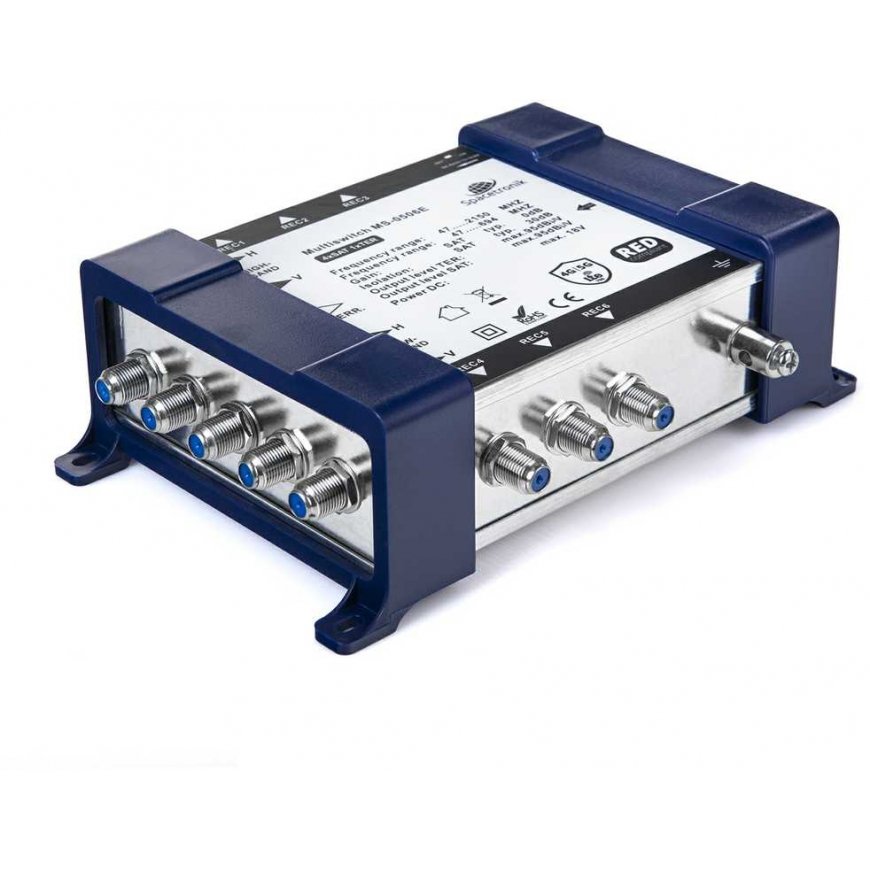

Šakotuvas Multiswitch 5/6 Spacetronik E-Series MS-0506E
2548323 MS0506E
5903031033441
Pristatymas 11-14 d.d.
Viskas apie produktą
Pabaiga multiswitch 5/6 Spacetronik E-Series MS-0506E
Multiswitch skirtas išplėsti DVB-S2 palydovinės ir DVB-T/T2 antžeminės televizijos sistemų vidinės antenos įrengimą. Prietaisas leidžia paskirstyti palydovinius ir antžeminius signalus bei prisijungti prie 6 lizdai RTV-SAT abonentai, palydoviniai imtuvai, DVB-T imtuvai ir kt.
Prie ko turėčiau prijungti E serijos daugialypį jungiklį?

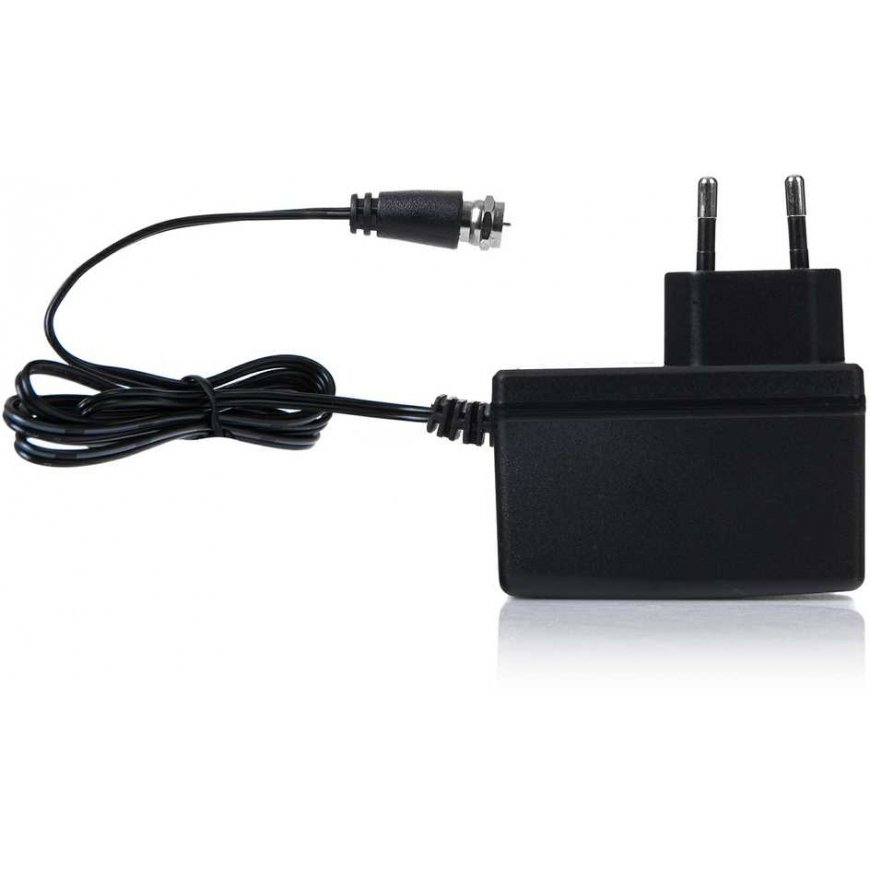

Multiswitch automatiškai atpažįsta signalo tipą, kuris bus perduodamas imtuvams. Įrengiant daugialypį jungiklį reikia prijungti prie ne mažesnio kaip 0,8 m skersmens palydovinės antenos arba antžeminės televizijos antenos. Palydoviniai ir antžeminiai signalai, gaunami iš multiswitch, yra atskirti naudojant galutinius abonento lizdus. Multiswitch maitinamas iš išorinio maitinimo šaltinio, kuris pašalina padidėjusios darbinės temperatūros reiškinį, kuris yra dažna įrenginio gedimo priežastis.
Kur įdiegti Spacetronik multiswitch?
Įrengdami įrenginį, atsižvelkite į esamas maitinimo tiekimo įrengimo sąlygas:
- vieta toliau nuo oro sąlygų įtakos
- apsauga nuo pašalinių asmenų prieigos
- tinkama ventiliacija
Montavimo schema

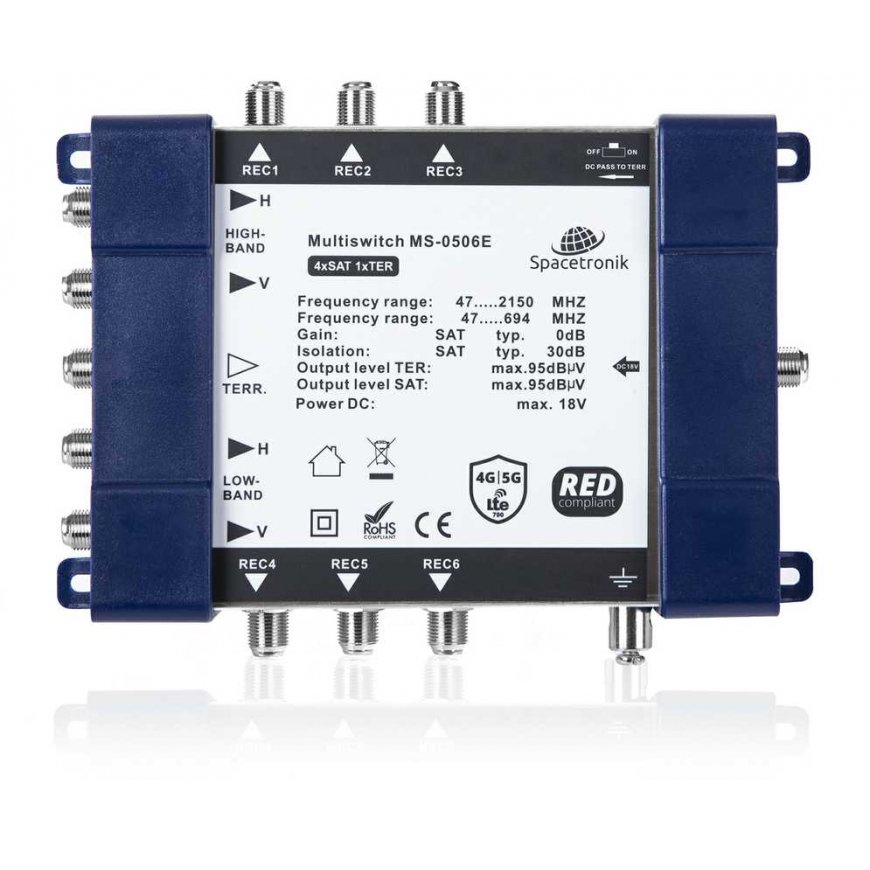

Eco versijos Spacetronik multiswitch įdiegimas yra labai paprastas. Kairėje multiswitch pusėje galime rasti 4 palydovinio signalo įvestis ir 1 Terriestal įvestį. Dešinėje pusėje yra maitinimo įvesties lizdas. Likę elementai yra kombinuoti signalo išėjimai - SAT + DVB-T/T2
Ką galima prijungti prie multiswitch?
- vienas signalo įėjimas iš Quattro SAT keitiklio
- viena DVB-T/T2 antžeminio signalo įvestis
- 6 kombinuoti SAT+DVB-T/T2 signalo išėjimai
DĖMESIO! Iliustracinė nuotrauka
5/6 multiswitch techninės specifikacijos
Įėjimų skaičius: 4 SAT, 1 TERIšėjimų skaičius: 6
Jungtys: F moteriška
SAT dažnių diapazonas: 950-2150MHz
TER dažnių diapazonas: 47-694MHz
SAT stiprinimas: nuo 0 iki 6 dB
TER stiprinimas: nuo 2 iki 6 dB
TER ir SAT izoliacija: 30 dB
SAT ir TER izoliacija: 28 dB
H/V poliarizacijos atskyrimo izoliacija: 25dB
Išorinė TER izoliacija: 22dB
Izoliacija iš SAT: 35dB
SAT atspindžio praradimo įvestis: 10dB
SAT atspindžio praradimo išvestis: 7dB
Atspindžio praradimas TER įėjimas: 11dB
Atspindžio praradimas TER išėjimas: 8dB
Išvesties lygis SAT (IMD3 – 35 dB): 100 dBµV
Išvesties lygis TER(IMD3 - 60dB): 88dBµV
Įvesties/išvesties varža: 75Ohm
Maitinimas: maks. 18V
