Revopoint POP 4 3D-skanneri Standard

All about the product

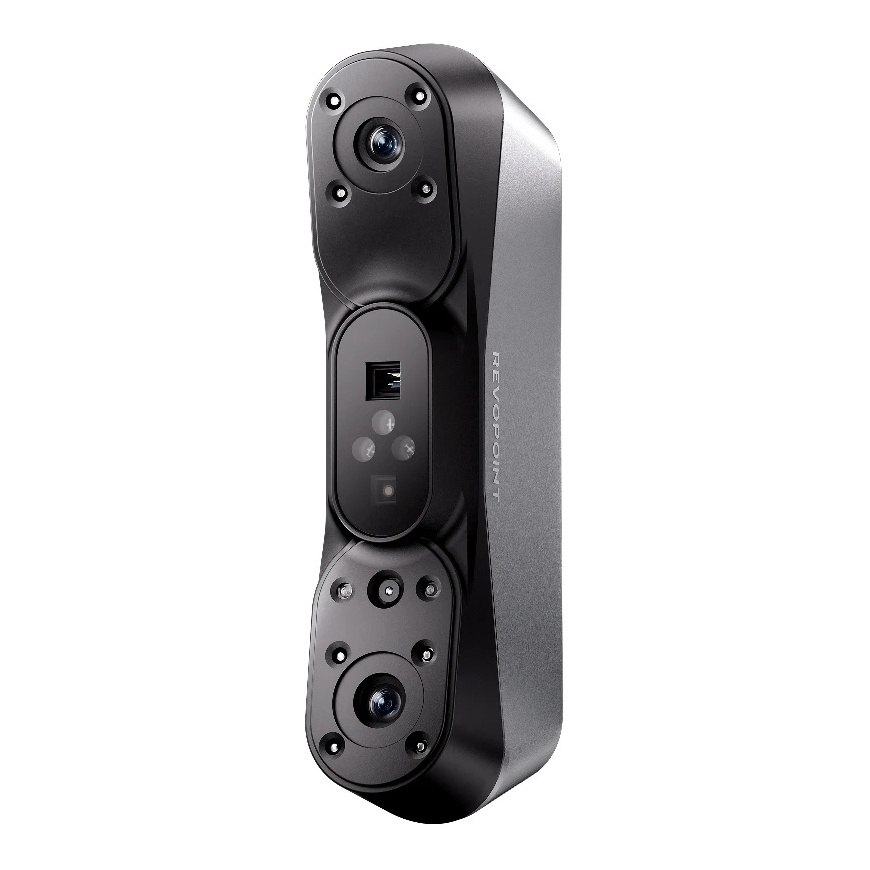

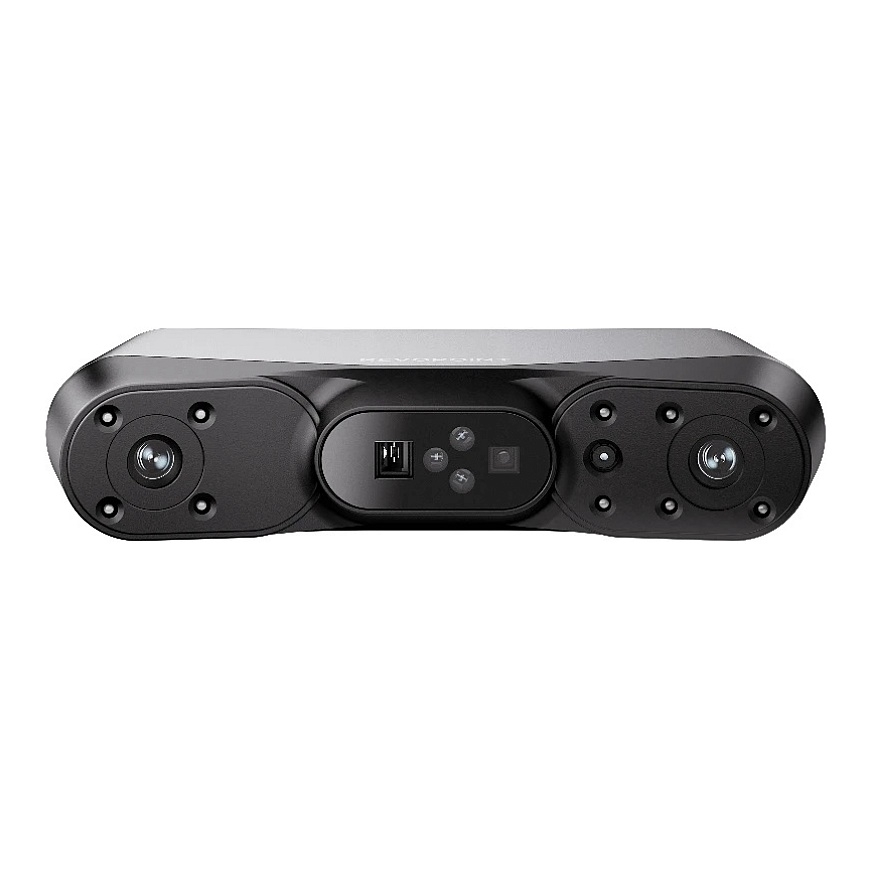

„Revopoint POP 4“ 3D-skanneri – standardiversio

„Revopoint POP 4“ on edistyksellinen 3D-lukija, jota voi käyttää sekä kannettavassa että pöytätietokoneessa. Laitteessa on kolme tietojen tallennusteknologiaa: sininen monipistetekniikka, koko kentän infrapuna-strukturoitu valo ja VCSEL-projektio. Laitteen laseritilassa saavutetaan jopa 0,03 mm tarkkuus, RGB-värien skannaus, reaaliaikainen tekoälyn segmentointi ja se tukee Gaussin pisteiden mallinnusta. POP 4 tukee kohteita, joiden koko vaihtelee 10 × 10 × 10 mm:stä 2 × 2 × 2 m:iin, varustettuna Wi-Fi 6:lla ja USB-C-yhteydellä, sekä yhteensopivuudella Windows-, macOS-, Android- ja iOS-käyttöjärjestelmien kanssa, ja se on ihanteellinen tuotteiden suunnittelussa, käänteisessä insinöörityössä, laadunvalvonnassa, kohteiden digitaalistamisessa ja mallien valmistamisessa 3D-tulostukseen.

Suuri tarkkuus vaativiin tarkoituksiin

POP 4 on suunniteltu käyttäjille, jotka tarvitsevat suurta tarkkuutta geometriseen kartoitukseen. Monipistetekniikan tilassa laite saavuttaa jopa 0,03 mm yksittäisen mittauksen tarkkuuden, mikä mahdollistaa mekaanisten osien, teknisten mallien tai teollisuuden komponenttien yksityiskohtien tallentamisen. Pistepilven tiheys jopa 0,05 mm mahdollistaa yksityiskohtaisten mallien luomisen, jotka on valmiina jatkokäsittelyyn CAD-ohjelmistolla tai 3D-tulostukseen. Vuosittain tarkkuus 0,03 mm + 0,05 mm × L(m) on mahdollista vain laseritiloissa, joten se on huomioitava tapauksissa, joissa tarvitaan suurinta mitattavaa tarkkuutta.

Kolme skannausteknologiaa eri projekteille

Skannerissa käytetään kolmea erillistä tietojen tallennustekniikkaa, jotka mahdollistavat oikean tilan valitsemisen kohteen tyypin mukaan. Monipiste-laseritila, jossa on 30 ristiä, on tarkoitettu teknisten komponenttien ja pintojen skannaamiseen, joille tarvitaan suurta tarkkuutta. „Full-Field HD“, joka hyödyntää infrapunastructuroitua valoa, helpottaa kasvojen, hahmojen ja kohteiden skannaamista ilman merkkiaineita. VCSEL-tila on optimoitu suuremmille kohteille ja kenttätyöskentelylle, mikä mahdollistaa tietojen nopean tallennuksen suuremmasta etäisyydestä.

Valokuvarealistiset mallit, luotu Gaussin roiskeen teknologialla

Yksi POP 4:n erottuvista ominaisuuksista on Gaussin roiskeen teknologian tuki. Toisin kuin perinteiset mallit, jotka perustuvat vain verkkoihin, tämä ratkaisu mahdollistaa valokuvarealististen 3D-kohteiden luomisen, joilla on erittäin korkea kuvanlaatu. Teknologia toistaa tarkemmin valon vuorovaikutuksen materiaalien pintojen kanssa, jolloin heijastukset, läpinäkyvyys, hiukset, kankaat ja monimutkaiset tekstuurit toistuvat paremmin. Valmiit mallit voidaan viedä SPLAT-muodossa ja käyttää VR-, AR-, animaatio-, tuotevisualisointi- ja digitaalisen median projekteissa.

Reaaliaikainen tekoälyn segmentointi

POP 4 on varustettu reaaliaikaisella tekoälyn segmentointitoiminnolla, joka analysoi automaattisesti skannattua kohtaa toimintavaiheessa. Tekoälyalgoritmit tunnistavat kohteen ja poistavat heti taustan, työpinnan ja muut tarpeettomat ympäristöelementit. Järjestelmä voi myös havaita kädet, jotka pitävät skannattua kohdetta, ja poistaa ne mallista ilman ylimääräistä käyttäjän puuttumista. Tämä mahdollistaa huomattavasti puhtaampien mallien saamisen jo skannausvaiheessa, lyhentäen tarvittavaa aikaa jatkokäsittelyyn.

Nopea skannaus ja sujuva kohteiden seuraaminen

Valitusta tilasta riippuen, POP 4 voi tallentaa nopeudella 15-105 kuvaa sekunnissa. Laseritila voi tallentaa jopa 2 miljoonaa pistettä sekunnissa, mikä varmistaa suuren tarkkuuden ja sujuvan toiminnan. Koko kentän tilassa tallennettujen pisteiden määrä kasvaa 5 miljoonaan pisteeseen sekunnissa, mikä nopeuttaa suurempien kohteiden digitaalista tallentamista. Nämä parametrit helpottavat sekä pieniä yksityiskohtia että monimutkaisempien rakenteiden skannaamista.

Tummien ja kiiltävien pintojen skannaus

Älykäs laserprojisoimijärjestelmä tallentaa tehokkaasti monia pintoja, jotka perinteisesti ovat haaste 3D-skannauksessa. POP 4 käsittelee hyvin tummia kohteita, mekaanisia osia ja monia kiiltäviä materiaaleja ilman mattaamatonta suihketta. Läpinäkyville tai erittäin heijastaville pinnoille valmistaja kuitenkin suosittelee edelleen erityisen skannauksen suihkun käyttöä parhaan mahdollisen tuloksen saavuttamiseksi.

Käyttö sisä- ja ulkotiloissa

Skanneria voidaan käyttää ulkona, kun valaistusintensiivisyys on jopa 100 000 luksiin. VCSEL-tila on suunniteltu vähentämään ympäristön valon vaikutusta skannausprosessiin tehokkaasti, joten skanneria voidaan käyttää myös kirkkaassa auringonvalossa. Huomaa kuitenkin, että ilmoitettu vastus koskee enintään 100 000 luksiin, eikä sitä tule tulkita toiminnaksi kaikissa valaistustilanteissa. Lisäksi valinnaisella ulkokäytön sinivalosuodattimella voidaan tehdä tarkkoja laseriskannauksia jopa erittäin kirkkaassa ympäristössä.

Joustava työskentelyetäisyys

„POP 4“ mahdollistaa työskentelyetäisyyden säätämisen tehtävän mukaan. Monilinjalaseritilassa skannaus on mahdollista etäisyyksillä 200–400 mm, mikä helpottaa pienten yksityiskohtien tallentamista. Full-Field HD- ja Hybrid HD -tilat toimivat 250–500 mm etäisyysalueella. Suurimman alueen tarjoaa VCSEL-teknologia, joka mahdollistaa skannauksen etäisyyksiltä 300–800 mm, mikä helpottaa suurempien esineiden ja ihmishahmojen digitaalista tallentamista.

Tulostukseen valmiit 3D-mallit, CAD ja käänteinen insinööritys

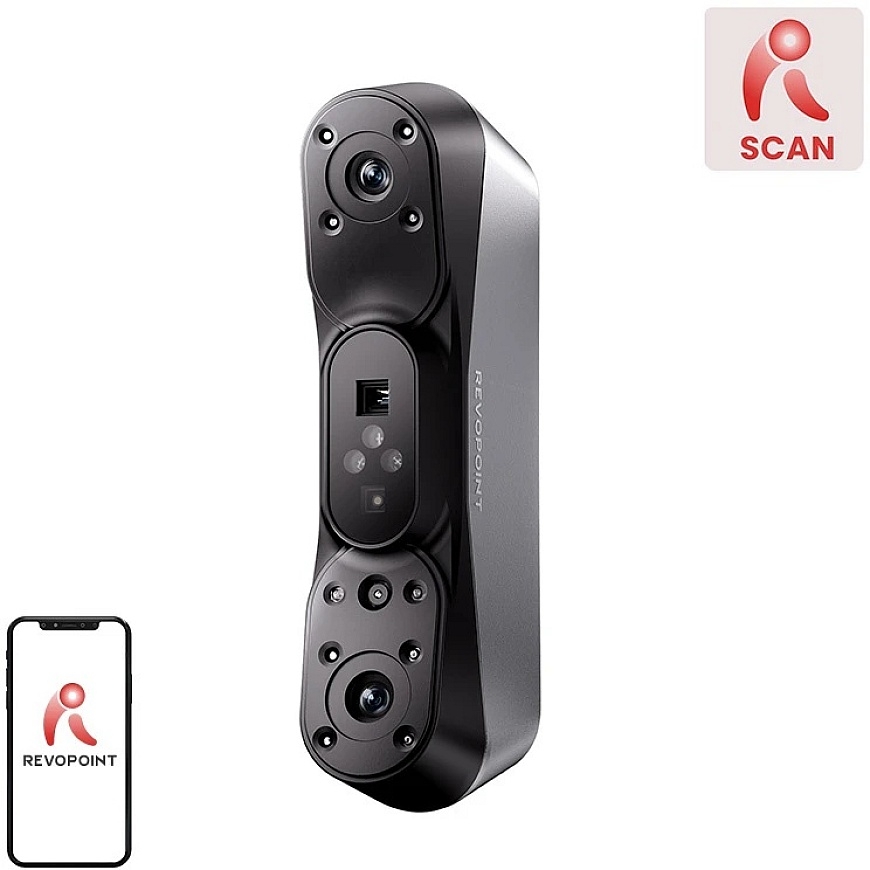

Laite toimitetaan „Revo Scan 6“ -ohjelmiston kanssa, joka mahdollistaa mallien tallentamisen, muokkaamisen ja vienti suosittuihin muotoihin, joita käytetään ammattiohjelmissa. STL, OBJ, PLY, FBX, GLTF, 3MF, ASC ja SPLAT -tuki helpottaa skannattujen tietojen integroimista CAD-ohjelmiin, suunnitteluympäristöihin ja 3D-tulostuksen valmistustyökaluihin. Suuren tarkkuuden ja monipuolisuuden vuoksi POP 4:ää käytetään käänteisessä insinöörityössä, tuotekehityksessä, laadunvalvonnassa, animaatiossa, digitaalisen sisällön luomisessa ja historiallisten monumenttien dokumentoinnissa.

Mukana

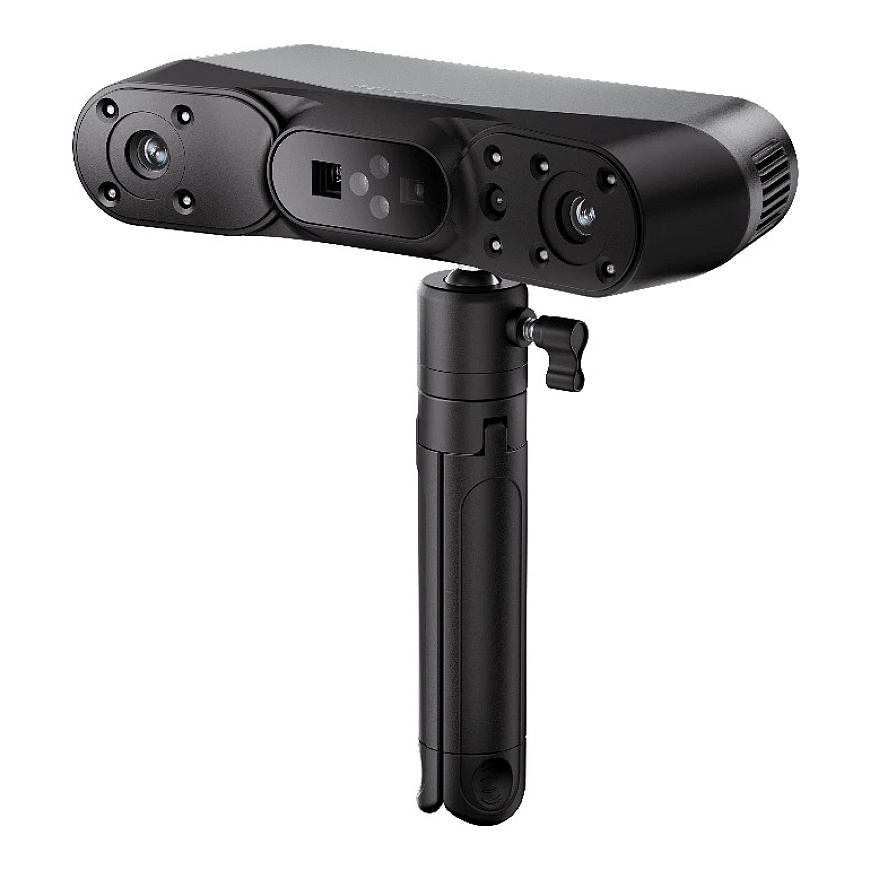

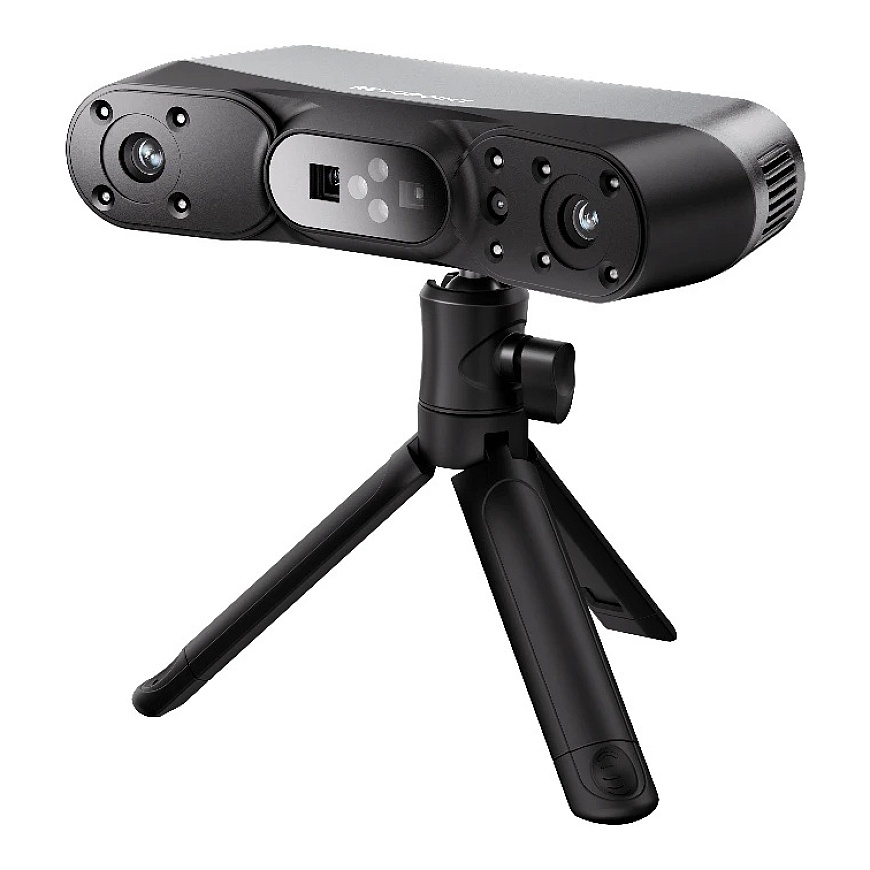

• „Revopoint POP 4“ 3D skanneri
• Jalusta
• 2 m USB C -kaapeli
• Mini patefon
• Kalibrointilevy
• Heijastavat merkit x 200
