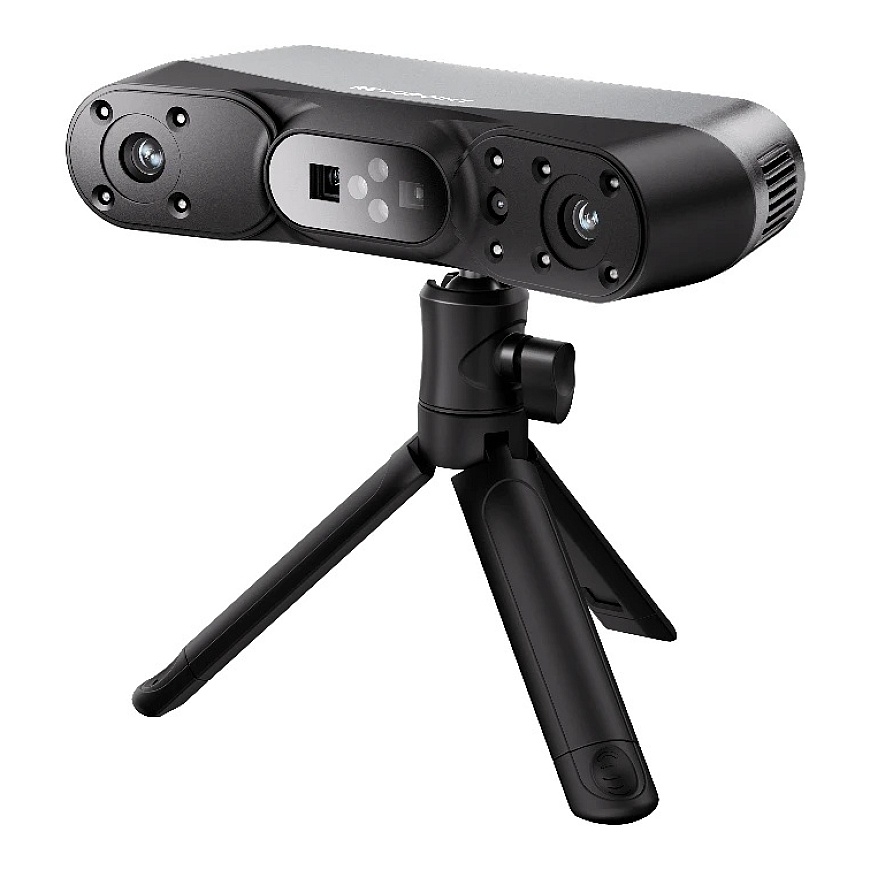

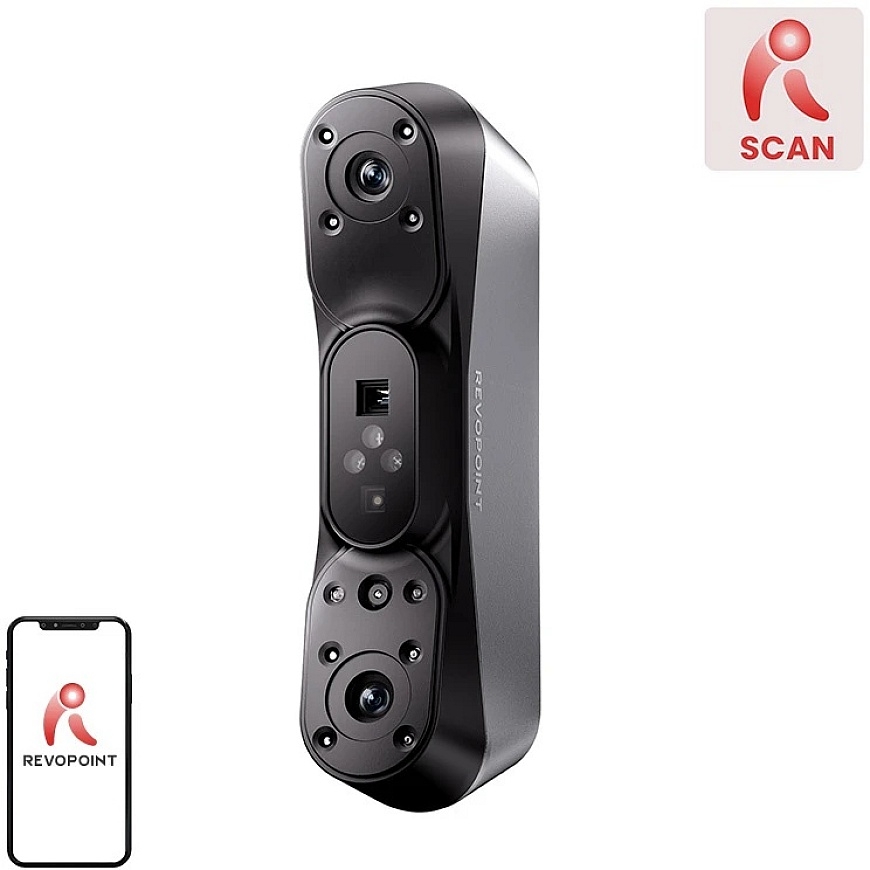

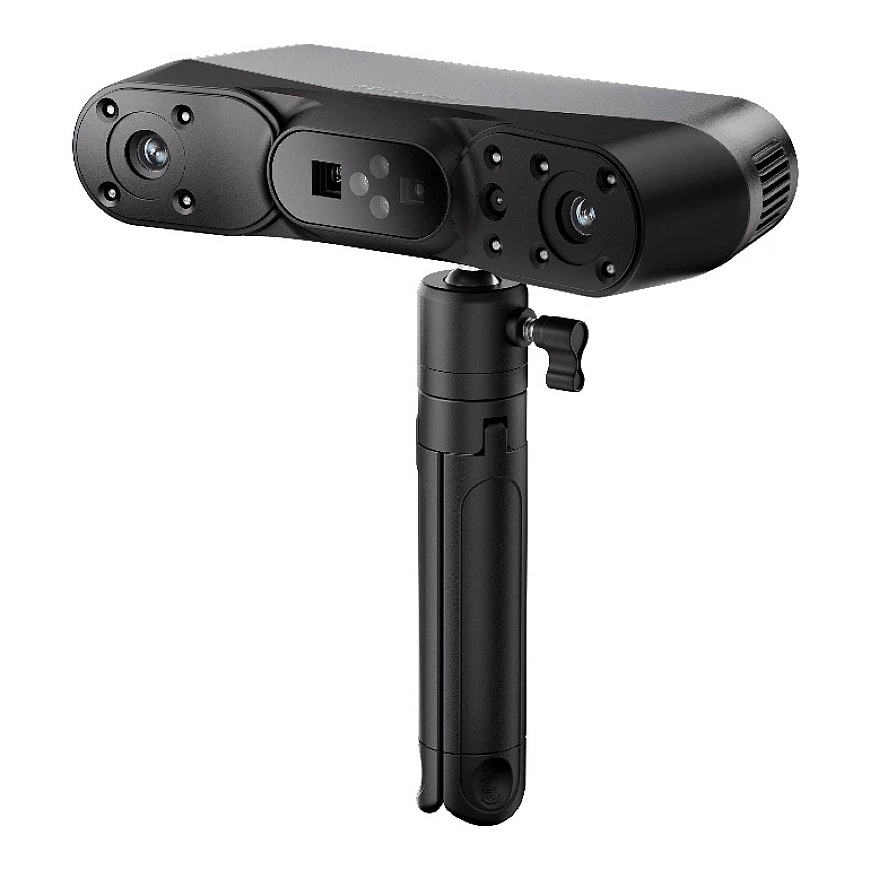

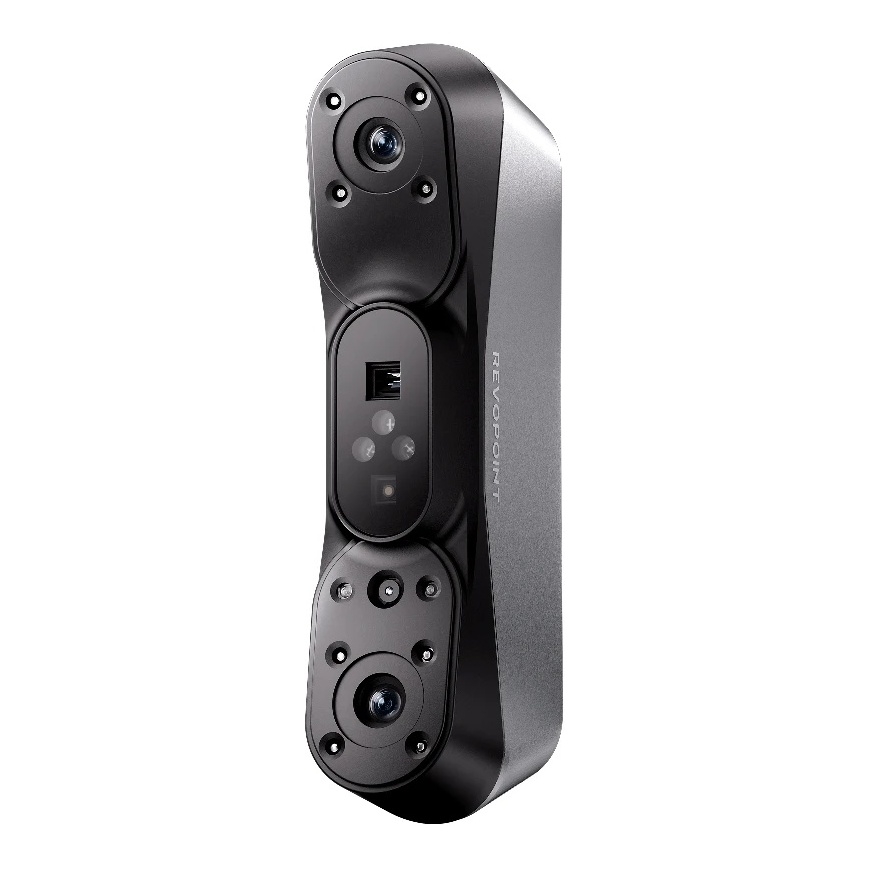

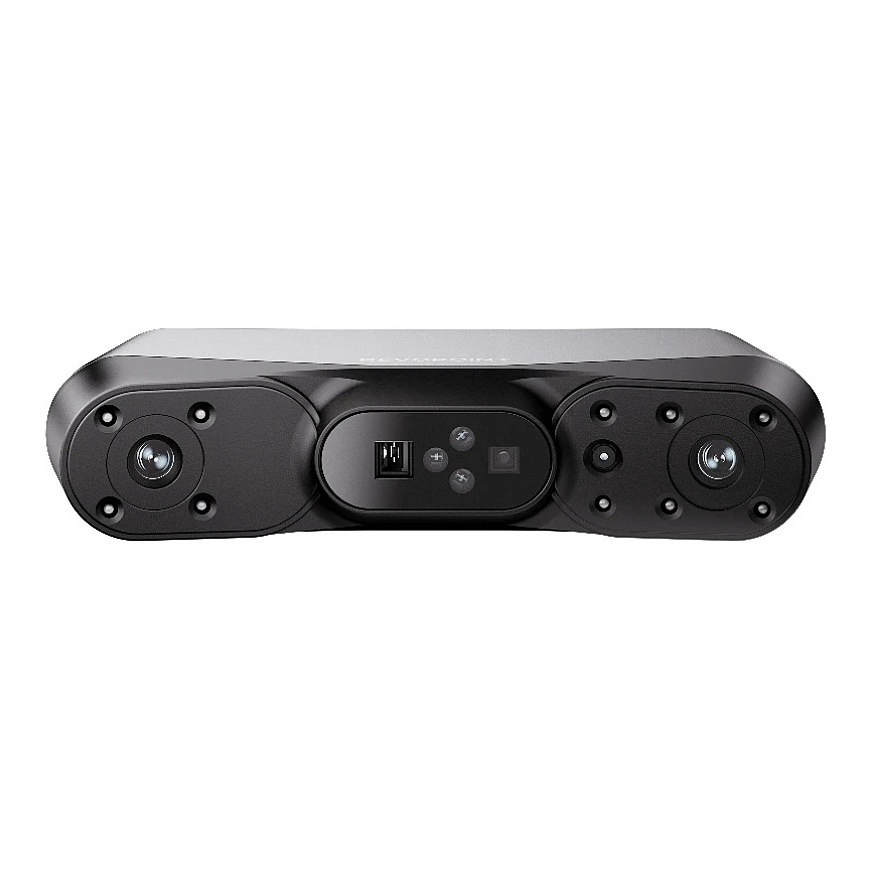

„Revopoint POP 4“ 3D-skanneri – huippulaadukas versio

„Revopoint POP 4“ on edistyksellinen 3D-skanneri, joka on suunniteltu käytettäväksi sekä kannettava että pöytätietokoneena, ja se sisältää kolme tietojen tallennusteknologiaa: sininen moniulotteinen lasersäteily, koko kentän infrapunastrukturoidun valon ja VCSEL-projektion. Laite takaa jopa 0,03 mm tarkkuuden lasersädemoodissa, RGB-värien skannauksen, reaaliaikaisen tekoälyn segmentoimisen ja tukee Gaussin pisteytymismalleja. Se tukee objekteja, joiden koko on 10 × 10 × 10 mm – 2 × 2 × 2 m, ja siinä on „Wi-Fi 6“ sekä USB-C -liitäntä, ja se on yhteensopiva „Windows“, „macOS“, „Android“ ja „iOS“ kanssa, joten „POP 4“ on ihanteellinen tuotteiden suunnitteluun, käänteiseen insinöörityöhön, laatukontrolliin, objektien digitalisointiin ja 3D-tulostukseen valmistautumiseen.

Suuri tarkkuus vaativille tarpeille

POP 4 on tarkoitettu käyttäjille, jotka tarvitsivat suurta tarkkuutta geometriseen kartoitukseen. Moniulotteisessa lasersädemoodissa laite saavuttaa jopa 0,03 mm yhden mittauksen tarkkuuden, joten se pystyy tallentamaan hienoja mekaanisten osien, teknisten mallien tai teollisten komponenttien yksityiskohtia. Pistepilven tiheys jopa 0,05 mm mahdollistaa yksityiskohtaisten mallien luomisen, jotka ovat valmiita edelleen käsittelyyn CAD-ohjelmistolla tai 3D-tulostukseen. Tilavuustarkkuus 0,03 mm + 0,05 mm × L(m) on mahdollista vain lasersäteilytiloissa, joten se kannattaa ottaa huomioon, kun tarvitaan suurinta ulottuvuustarkkuutta.

Kolme skannausmenetelmää, jotka soveltuvat eri projekteihin

Skannerissa käytetään kolmea itsenäistä tietojen tallennusteknologiaa, jotka mahdollistavat oikean tilan valinnan objektin tyypin mukaan. Moniulotteinen laserimoodi, jossa on 30 ristiä, on suunniteltu teknisten komponenttien ja pintojen skannaamiseen, jotka vaativat suurta tarkkuutta. „Full-Field HD“, joka käyttää infrapunastrukturoidun valon, mahdollistaa kasvojen, hahmojen ja objektien mukautetun skannauksen ilman merkitsimiä. VCSEL-tila on optimoitu suuremmille objekteille ja kenttätyöhön, koska se mahdollistaa tietojen nopean tallentamisen suuremmasta välimatkasta.

Valokuvatodelliset mallit, jotka on luotu Gaussin pisara -teknologian avulla

Yksi tärkeimmistä POP 4:n erottuvista ominaisuuksista on Gaussin pisara -teknologian tuki. Eroaa perinteisistä malleista, jotka perustuvat vain verkkoihin, tätä ratkaisua käytetään valokuvarealististen 3D-objektien luomiseen, joilla on erittäin korkea kuvakunto. Teknologia tarkemmin toistaa valon vuorovaikutuksen materiaalien pinnoilla, joten heijastukset, läpinäkyvyys, hiukset, kankaat ja monimutkaiset tekstuurit pääsevät paremmin esiin. Valmiit mallit voidaan viedä SPLAT-muodossa ja käyttää VR, AR, animaatio, tuotteiden visualisointi ja digitaalisen median projekteissa.

Reaaliaikainen tekoälyn segmentointi

POP 4 on varustettu reaaliaikaisella tekoälyn segmentointitoiminnolla, joka analysoi automaattisesti skannattua kohtaa toimintavaiheessa. Tekoälyalgoritmit tunnistavat objektin ja poistavat heti taustan, työskentelypinnan ja muut tarpeettomat ympäristön elementit. Järjestelmä voi myös havaita kädet, jotka pitävät skannattua objektia, ja poistaa ne mallista ilman lisäkäyttäjän väliintuloa. Tämä mahdollistaa huomattavasti puhtaampien mallien saamisen jo skannausvaiheessa, lyhentäen näin aikaa, joka tarvitaan myöhempään käsittelyyn.

Nopea skannaus ja sujuva objektin seuranta

Valitusta tilasta riippuen POP 4 voi tallentaa 15–105 kuvaa sekunnissa. Lasersädemoodi mahdollistaa jopa 2 miljoonaa pistettä sekunnissa, mikä takaa suuren tarkkuuden ja sujuvan toiminnan. Koko kentän tilassa tallennettujen pisteiden määrä kasvaa jopa 5 miljoonaan pistettä sekunnissa, mikä nopeuttaa suurempien objektien digitalisointia. Nämä parametrit helpottavat sekä pienten yksityiskohtien että monimutkaisempien rakenteiden skannaamista.

Tummien ja kiiltävien pintojen skannaus

Edistyksellinen lasersädeprojektiojärjestelmä tallentaa tehokkaasti monia pintoja, jotka perinteisesti aiheuttavat haasteita 3D-skannauksen aikana. POP 4 selviytyy hyvin tummista objekteista, mekaanisista osista ja monista kiiltävistä materiaaleista ilman tarvittavaa matta-suihkua. Läpinäkyville tai hyvin heijastaville pinnoille valmistaja suosittelee kuitenkin erikoisskannaus-suihketta parhaan tuloksen saavuttamiseksi.

Käyttö sisätiloissa ja ulkona

Skanneria voidaan käyttää ulkona, kun valaistusintensiivisyys on jopa 100 000 luksia. VCSEL-tila on suunniteltu vähentämään ympäristön valon vaikutusta skannausprosessiin, joten skanneria voidaan käyttää jopa kirkkaassa auringonvalossa. Huomaa kuitenkin, että ilmoitettu kynnysarvo koskee enintään 100 000 luksia, joten sitä ei tule tulkita toimivaksi kaikissa valaistusolosuhteissa. Lisäksi valinnaisella ulkovalaisuuden sinisen valon suodattimella voidaan tehdä tarkkoja laser-skannauksia jopa erittäin kirkkaassa ympäristössä.

Joustava työskentelyetäisyys

„POP 4“ mahdollistaa työskentelyetäisyyden säätelemisen suoritettavan tehtävän mukaan. Monipistetila mahdollistaa skannauksen 200–400 mm etäisyydeltä, mikä helpottaa pienten yksityiskohtien tallentamista. „Full-Field HD“ ja „Hybrid HD“ tilat toimivat 250–500 mm etäisyydellä. Suurimman etäisyyden tarjoaa VCSEL-tekniikka, joka mahdollistaa skannauksen 300–800 mm etäisyydeltä, helpottaen suurempien objektien ja ihmishahmojen digitaalista tallennusta.

Valmiit 3D-tulostettavat mallit, CAD ja käänteinen suunnittelu

Laite toimitetaan „Revo Scan 6“ -ohjelmistolla, joka mahdollistaa käyttäjien tallentaa, muokata ja viedä malleja suosittuihin muotoihin, joita käytetään ammattiohjelmissa. STL, OBJ, PLY, FBX, GLTF, 3MF, ASC ja SPLAT -tukitoiminnot mahdollistavat skannattujen tietojen helpon integroinnin CAD-ohjelmiin, suunnitteluympäristöihin ja 3D-tulosteiden valmistustyökaluihin. Suuren tarkkuuden ja monipuolisuuden ansiosta POP 4:a käytetään käänteisiä suunnittelua, tuotteen suunnittelua, laadunvalvontaa, animaatiota, digitaalista sisällöntuotantoa ja historiallisten muistomerkkien dokumentointia varten.

Premium-version ominaisuudet

„Revopoint POP 4 KS Special Edition“ on laajennettu pakettiversio, joka on suunnattu käyttäjille, jotka työskentelevät usein ulkona tai työpajoissa. Kaikkien standardiversiossa olevien komponenttien lisäksi erikoisversiossa on kahva, jossa on 5500 mAh akku, kantolaukku ja magneettiset ulkosinisen valon suodattimet. Nämä suodattimet mahdollistavat tarkan laser-skannausmenetelmän käytön jopa 100 000 luksen valaistuksessa, kaksinkertaistaen standardin ympäristön valosuojaamisen 50 000 lusksta 100 000 lukseen. Tämän ansiosta tarkkoja laser-skannauksia voidaan suorittaa myös erittäin kirkkaassa päivänvalossa, joka ennen oli VCSEL-tilan ala. Tämä laitteisto lisää paketin liikkuvuutta ja helpottaa ulkoisten projektien toteuttamista, joissa tarvitaan suurinta yksityiskohtien toistotarkkuutta.

Mukana

• „Revopoint POP 4“ 3D skanneri
• Jalusta
• USB C–C-johto (2 m)
• Mini turntable
• Kalibrointilevy
• Heijastavat merkit x 500
• Akkupidike
• Virransyöttöjohto akunpidikkeelle
• Kantolaukku
• Magneettiset ulkosinisen suodattimet
